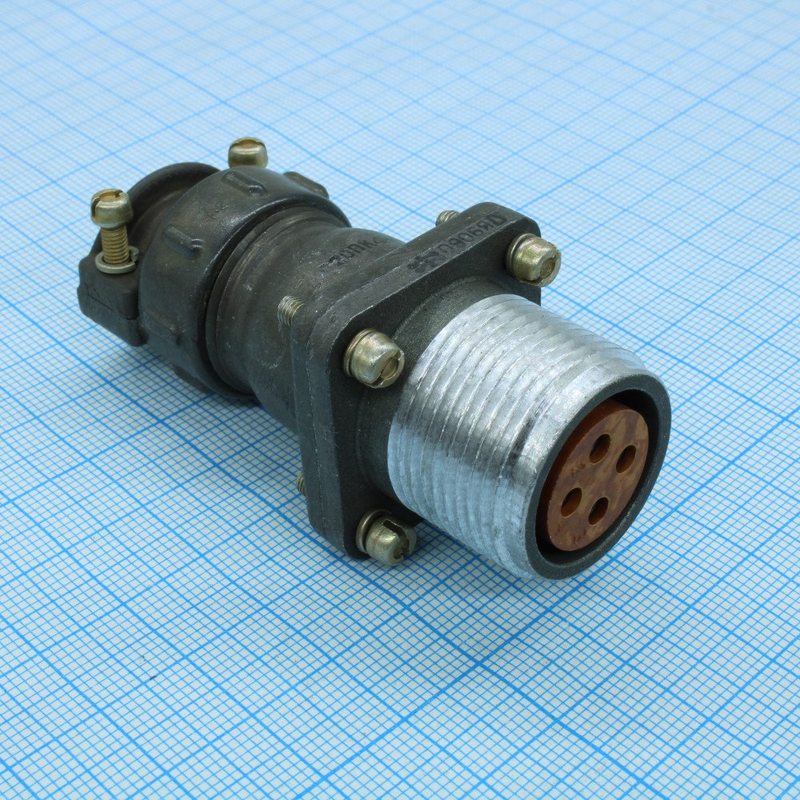

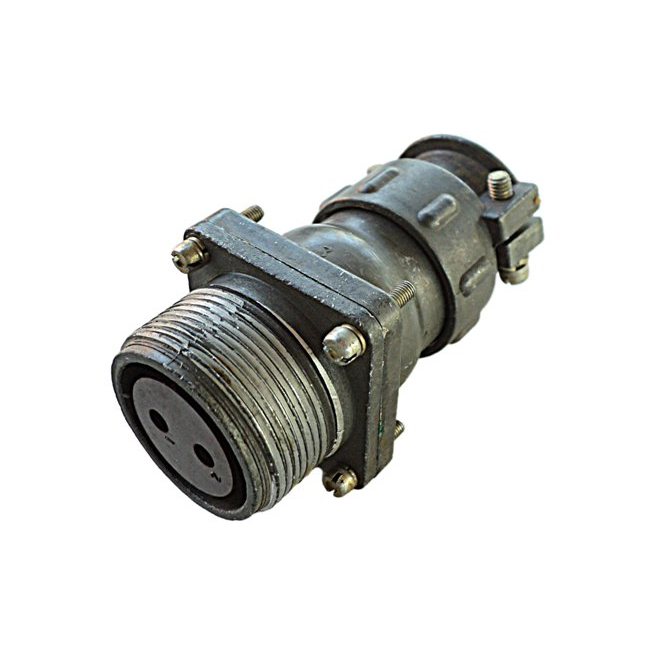

2РТ28ПК7НГ9-А представляет собой блочную розетку с кожухом «5» (приборную розетку с прямым патрубком и гайкой для неэкранированного кабеля). Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Обозначение

Индекс расшифровывается следующим образом: 2РТ — тип соединителя, 28 — условный размер корпуса, ПК — прямой патрубок, 7 — количество контактов, НГ — покрытие контактов серебром и материал изолятора, 9 — исполнение с кожухом «5», -А — модификация.

Технические характеристики

• Рабочий ток на контакт — 25 А, общее напряжение постоянного тока — до 700 В.

• Диаметр контактов — 2,5 мм, сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 1000 МОм.

• Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 20 лет.

Соединение резьбовое, монтаж — пайка, габариты — 65,8×30×30 мм.

Условия эксплуатации

Разработана для климатического исполнения УХЛ (внутреннее и наружное применение с защитой от пыли и влаги). Температура воздуха от -60°C до +100°C (с учетом перегрева контактов до +180°C), пониженное давление до 1,3·10⁻⁴ Па, вибрация 1-5000 Гц, удар до 1500 м/с², линейное ускорение до 2000 м/с².
