Назначение и область применения

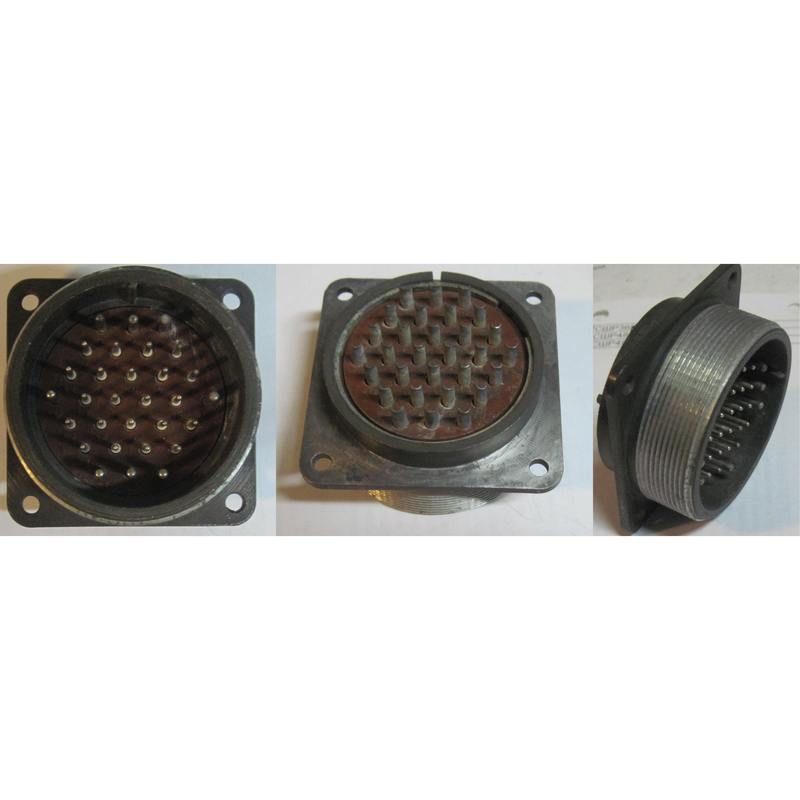

Изделие 2РТ28ПК7ЭГ9А представляет собой цилиндрический низкочастотный разъём кабельного типа, выполненный в виде розетки. Основное назначение — обеспечение надёжного разъёмного соединения электрических цепей в составе электронной и радиоэлектронной аппаратуры. Разъём рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция ориентирована на применение в аппаратуре, где требуется стабильный электрический контакт при воздействии внешних механических и климатических факторов. Резьбовая фиксация обеспечивает плотное сочленение с ответной частью, исключая самопроизвольное разъединение при вибрационных и ударных нагрузках. Кабельная розетка с прямым патрубком предназначена для монтажа экранированного кабеля, что позволяет использовать её в трактах, чувствительных к внешним электромагнитным наводкам.

Технические характеристики

Разъём имеет условный размер корпуса 28. Количество контактов — 7, диаметр каждого контакта составляет 2,5 миллиметра. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Тип контактов — гнездо.

• Номинальное напряжение — до 700 вольт.
• Рабочий ток на один контакт — до 25 ампер.
• Сопротивление контактов — не более 1 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Климатическое исполнение — УХЛ. Изделие относится к негерметичному теплостойкому варианту исполнения. Минимальная наработка составляет 1000 часов при температуре плюс 80 градусов Цельсия. Срок хранения — до 20 лет.

Устойчивость к внешним воздействиям

Конструкция разъёма рассчитана на работу в условиях интенсивных механических нагрузок. Изделие сохраняет работоспособность при следующих воздействиях:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 герц с ускорением до 100 метров на секунду в квадрате.
• Механические удары одиночного действия с ускорением до 10000 метров на секунду в квадрате.
• Механические удары многократного действия с ускорением до 1500 метров на секунду в квадрате.
• Акустическое звуковое давление с уровнем до 170 децибел.

Указанные параметры подтверждают пригодность разъёма 2РТ28ПК7ЭГ9А для применения в аппаратуре, эксплуатируемой в жёстких условиях: на подвижных объектах, в промышленном оборудовании, испытательных стендах и радиоэлектронных системах, где предъявляются повышенные требования к виброустойчивости и ударопрочности соединителей.

Особенности конструкции

Разъём выполнен в виде кабельной розетки с прямым патрубком. Патрубок ориентирован на прокладку экранированного кабеля, что обеспечивает сохранение целостности экранирующей оплётки на участке ввода. Резьбовой способ фиксации ответной части гарантирует стабильное контактное усилие и защиту от ослабления соединения в процессе эксплуатации.

Применённое серебряное покрытие контактов способствует сохранению низкого переходного сопротивления в течение длительного времени, в том числе при циклических температурных перепадах и повышенной влажности. Теплостойкое исполнение допускает кратковременную работу при температурах, приближающихся к верхней границе рабочего диапазона, без деградации изоляционных материалов.
