2РТ28ПК7ЭГ9-А

Цена:

1100 ₽

Технические характеристики

2РТ28ПК7ЭГ9‑А — это цилиндрический низкочастотный разъём серии 2РТ28, выполненный в виде приборной розетки с прямым патрубком и гайкой для экранированного кабеля по ГОСТ 24371‑80 (или по ТУ, например, GE0.364.118ТУ).

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, включая внутренние и (при дополнительной защите от пыли и влаги) наружные соединения. Исполнение УХЛ позволяет использовать его в умеренно‑холодном климатическом исполнении, при соответствующих режимах температуры и влажности.

Тип соединителя: 2РТ28 — низкочастотный цилиндрический разъём с условным размером корпуса «28».
Исполнение: ПК — приборная розетка с прямым патрубком ; буква К в ряде маркировок указывает на наличие кабельного патрубка и гайки для экранированного кабеля.

Количество контактов: 7 шт. диаметром 2,5 мм , с серебряным покрытием.
Сопротивление контакта: не более 1 мОм на контакт.
Максимальный ток на один контакт: обычно до 35 А , общий ток розетки — до 175 А в зависимости от режима и условий эксплуатации.
Максимальное рабочее напряжение постоянного тока: до 700 В (в нормальных условиях).

Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
Количество сочленений‑расчленений: не менее 500 циклов разъединения‑соединения.
Минимальная наработка: 1000 часов без отказов при нормальных режимах.
Вибрационная нагрузка: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30g).
Механический удар: одиночный удар до 10 000 м/с² , многократный — до 1500 м/с².) или посадочные размеры для монтажа в панель.

Описание

Назначение разъёма 2РТ28ПК7ЭГ9-А

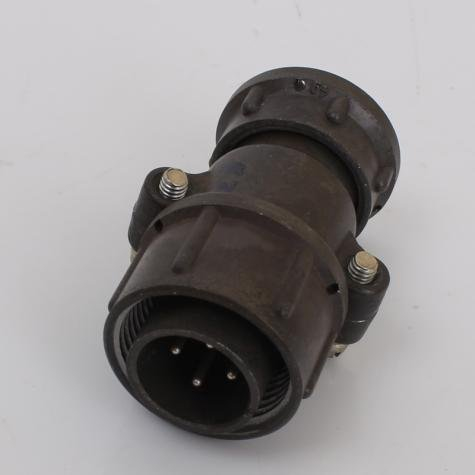

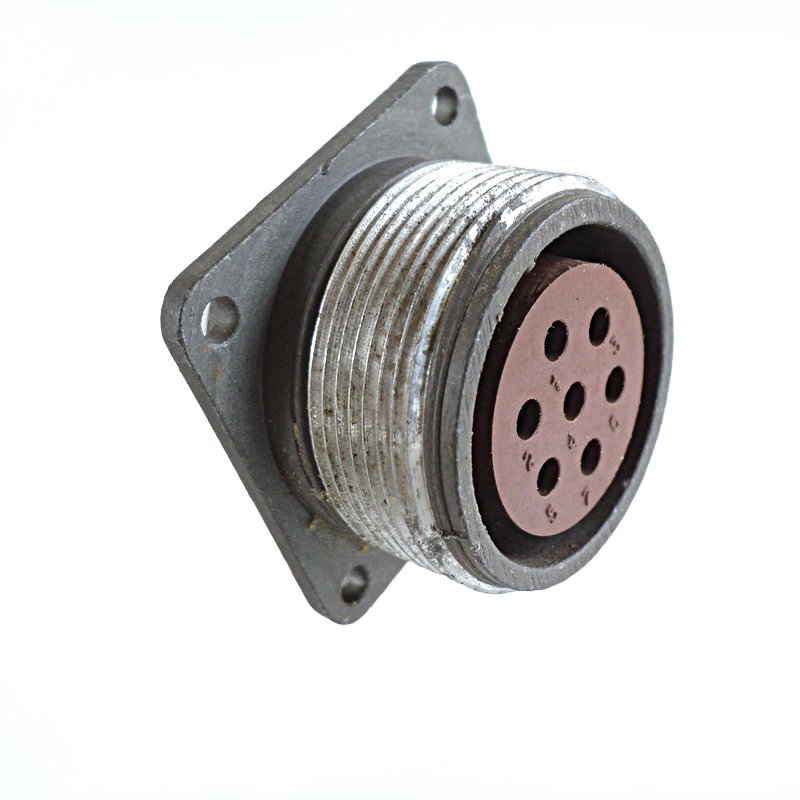

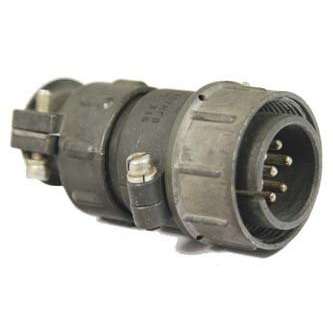

Изделие 2РТ28ПК7ЭГ9-А представляет собой цилиндрический низкочастотный разъём серии 2РТ28, выполненный в виде приборной розетки с прямым патрубком и гайкой для экранированного кабеля. Соединитель предназначен для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёмного узла общего назначения. Конструкция допускает использование как во внутренних соединениях блоков и узлов, так и в наружных цепях при условии дополнительной защиты от пыли и влаги.

Климатическое исполнение УХЛ позволяет эксплуатировать разъём в умеренно-холодных условиях при соблюдении установленных режимов температуры и влажности. Изделие ориентировано на производителей и ремонтные организации, работающие с аппаратурой, где требуется надёжное многократное сочленение цепей питания и сигнальных линий.

Конструктивные особенности и подтверждённые характеристики

Разъём относится к типу 2РТ28 — это низкочастотный цилиндрический соединитель с условным размером корпуса 28. Исполнение ПК обозначает приборную розетку с прямым патрубком. Наличие буквы К в маркировке указывает на кабельный патрубок и гайку, предназначенную для крепления экранированного кабеля. Такое решение упрощает монтаж и обеспечивает фиксацию кабельной сборки без дополнительных переходных элементов.

Количество контактов составляет 7 штук диаметром 2,5 мм с серебряным покрытием. Сопротивление контакта не превышает 1 мОм на контакт. Максимальный ток на один контакт обычно достигает 35 А, при этом общий ток розетки может составлять до 175 А в зависимости от режима и условий эксплуатации. Максимальное рабочее напряжение постоянного тока в нормальных условиях — до 700 В. Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм.

Изделие рассчитано на длительную эксплуатацию: количество сочленений-расчленений — не менее 500 циклов, минимальная наработка — 1000 часов без отказов при нормальных режимах. Устойчивость к механическим воздействиям подтверждена следующими параметрами:

синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30g);
одиночный механический удар до 10 000 м/с²;
многократный механический удар до 1500 м/с².

Применение и монтажные особенности

Разъём 2РТ28ПК7ЭГ9-А подходит для установки в панели, корпуса приборов и шкафы радиоэлектронной аппаратуры. Приборное исполнение с прямым патрубком позволяет размещать розетку в стеснённых условиях, где требуется аккуратный вывод кабеля без резких изгибов. Гайка для экранированного кабеля обеспечивает надёжное крепление оплётки и способствует сохранению целостности экранирования в месте ввода.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Семиконтактная схема с контактами диаметром 2,5 мм позволяет коммутировать как силовые, так и вспомогательные цепи в пределах заявленных токовых и напряжённых характеристик.

Монтаж осуществляется в соответствии с посадочными размерами для установки в панель, предусмотренными конструкцией приборной розетки. При использовании вне помещений или в условиях повышенной влажности рекомендуется предусмотреть дополнительные меры герметизации места установки. Разъём поставляется как самостоятельное изделие без указания производителя и дополнительной комплектации.
