Назначение и область применения

Приборная вилка цилиндрического низкочастотного разъёма 2РТ28ПК4ЭШ-А «5» предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие обеспечивает надёжное разъёмное соединение экранированных кабелей с блочной частью аппаратуры и применяется в устройствах, где требуется передача значительных токов при сохранении стабильного электрического контакта.

Разъём рассчитан на работу в составе аппаратуры с токовой нагрузкой до 100 А на контакт и ориентирован на использование в стационарных и подвижных объектах, где предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям. Конструкция с прямым патрубком и гайкой позволяет выполнять герметичный ввод экранированного кабеля и фиксировать его без дополнительных крепёжных элементов.

Конструктивные особенности

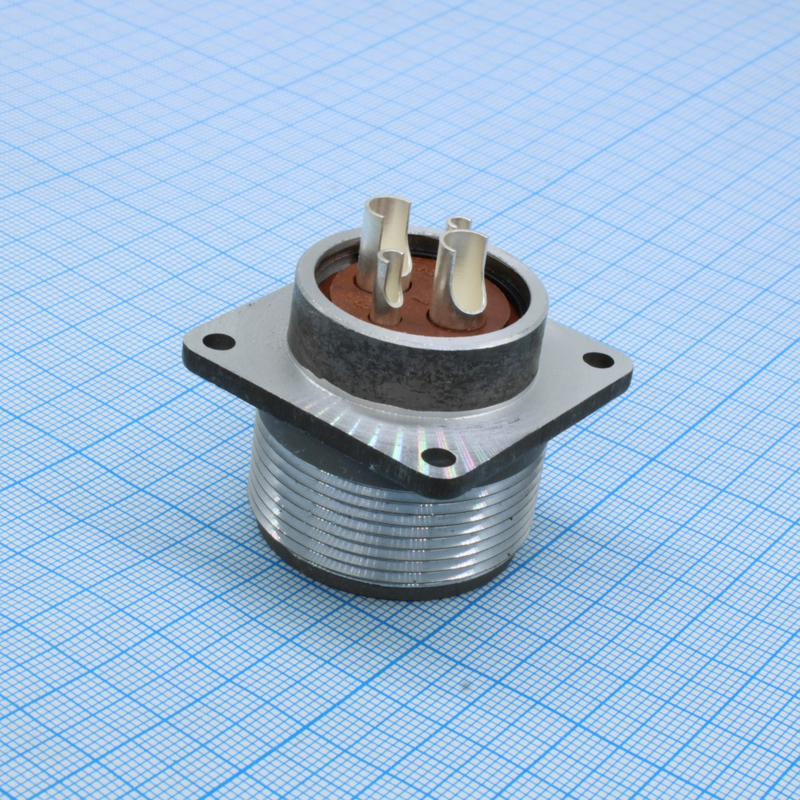

Вилка 2РТ28ПК4ЭШ-А «5» выполнена в цилиндрическом металлическом корпусе условного размера 28. Габаритные размеры изделия составляют приблизительно 49 на 39 на 58 мм. Сочленение с ответной розеткой — резьбовое, что обеспечивает плотное прилегание контактных пар и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Разъём имеет 4 контакта. Контактные элементы покрыты серебром, что способствует низкому переходному сопротивлению и стабильной работе при длительной эксплуатации. Монтаж проводов осуществляется методом пайки. Конструкция предусматривает использование контактов диаметром 2,5 мм с рабочим током 25 А или диаметром 3,5 мм с рабочим током 50 А, что позволяет гибко подбирать конфигурацию под конкретные цепи.

Электрические характеристики

• Максимальное рабочее напряжение постоянного тока — не более 700 В
• Рабочий ток на контакт — до 100 А в зависимости от применяемого диаметра контакта
• Количество сочленений-расчленений — до 500 циклов
• Минимальная наработка — 1000 часов
• Срок сохраняемости — 20 лет

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 180 градусов Цельсия при перегреве контактов без потери функциональных свойств.

Разъём устойчив к механическим воздействиям: выдерживает синусоидальную вибрацию в диапазоне до 1000 Гц с ускорением 100 метров на секунду в квадрате, одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате, многократные удары с ускорением до 1500 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Такие показатели позволяют применять вилку в аппаратуре, эксплуатируемой в условиях значительных динамических нагрузок.

Приёмка

Изделие 2РТ28ПК4ЭШ-А «5» имеет приёмку «5», что подтверждает соответствие установленным требованиям к качеству и готовность к применению в составе радиоэлектронной аппаратуры ответственного назначения.
