Назначение и область применения

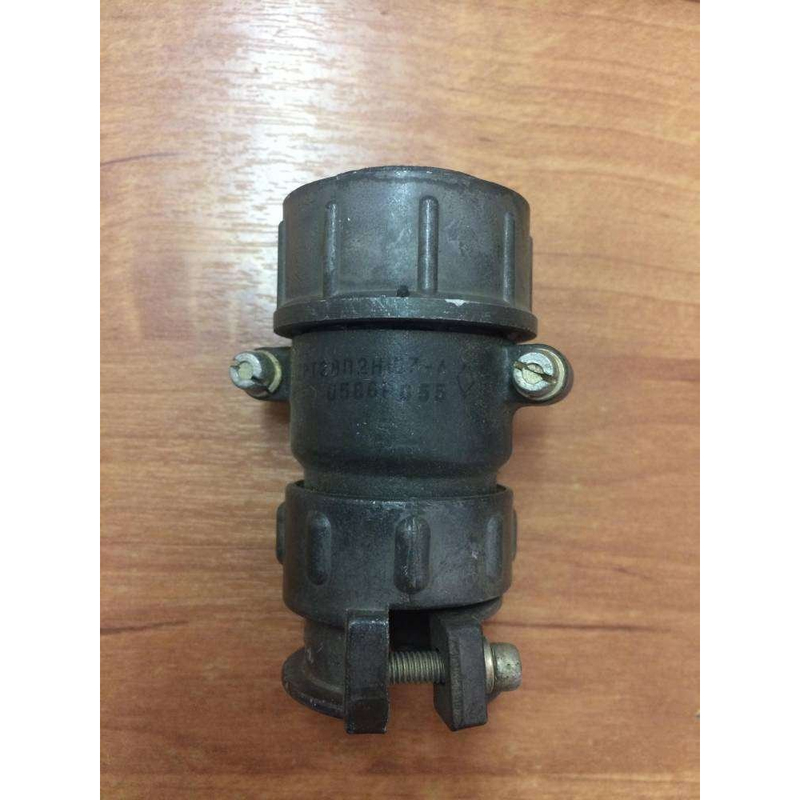

Приборная вилка 2РТ28ПК2НШ7-А представляет собой электрический соединитель общего назначения, входящий в серию разъёмов 2РТ28. Изделие предназначено для коммутации цепей постоянного тока в составе радиоэлектронной и радиотехнической аппаратуры. Конструктивное исполнение с прямым патрубком и накидной гайкой рассчитано на монтаж с неэкранированным кабелем.

Соединитель относится к негерметичным устройствам, поэтому его применение целесообразно внутри корпусов приборов, стоек, шкафов управления и аналогичного оборудования, где отсутствует прямое воздействие пыли, влаги и агрессивных сред. Благодаря умеренным массогабаритным показателям и надёжной фиксации ответной части вилка подходит для стационарного монтажа, а также для соединений, требующих периодического размыкания при обслуживании аппаратуры.

Электрические параметры

Изделие оснащено двумя контактами диаметром 3,5 миллиметра. Контактные поверхности могут иметь покрытие серебром или никелем, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик при длительной эксплуатации. Каждый контакт рассчитан на рабочий ток до 50 ампер, поэтому суммарная токовая нагрузка соединителя достигает 100 ампер.

Основные электрические показатели вилки:

• максимальное напряжение постоянного тока — не более 700 вольт;
• сопротивление электрических контактов — не более 0,75 миллиома;
• сопротивление изоляции — не менее 1000–5000 мегаом в нормальных климатических условиях.

Приведённые значения подтверждают пригодность разъёма для сильноточных цепей питания и сигнальных линий с повышенными требованиями к стабильности соединения. Низкое сопротивление контактов снижает нагрев и потери энергии в точке коммутации, что особенно важно при токах, близких к предельным.

Условия эксплуатации и стойкость к внешним воздействиям

Климатическое исполнение УХЛ допускает использование соединителя как внутри отапливаемых и неотапливаемых помещений, так и снаружи при условии защиты от непосредственного попадания пыли и влаги. Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия с учётом допустимого перегрева контактов при максимальной токовой нагрузке. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что расширяет возможности применения в аппаратуре, эксплуатируемой на значительных высотах.

Механическая стойкость соединителя подтверждается следующими показателями:

• ресурс по числу сочленений и расчленений — 500 циклов;
• минимальная наработка — не менее 1000 часов;
• устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 1000 герц при ускорении до 100–300 метров на секунду в квадрате;
• стойкость к одиночным ударам с ускорением до 10000 метров на секунду в квадрате и многократным ударам до 1500 метров на секунду в квадрате;
• устойчивость к линейным нагрузкам до 2000 метров на секунду в квадрате.

Конструктивные особенности и монтаж

Вилка 2РТ28ПК2НШ7-А имеет прямой патрубок, ориентированный вдоль оси соединителя, что упрощает подвод и фиксацию неэкранированного кабеля. Накидная гайка обеспечивает надёжное сочленение с ответной розеткой и исключает самопроизвольное разъединение при вибрационных и ударных воздействиях. Конструкция контактов допускает пайку или обжим проводников в зависимости от принятой технологии монтажа.

Соединитель поставляется как самостоятельное изделие для монтажа в аппаратуру. Принадлежность к серии 2РТ28 обеспечивает совместимость с ответными частями той же серии по посадочным размерам и электрическим параметрам. Подбор ответного разъёма выполняется по количеству контактов, диаметру контактов и типу корпусного исполнения.
