Назначение и область применения

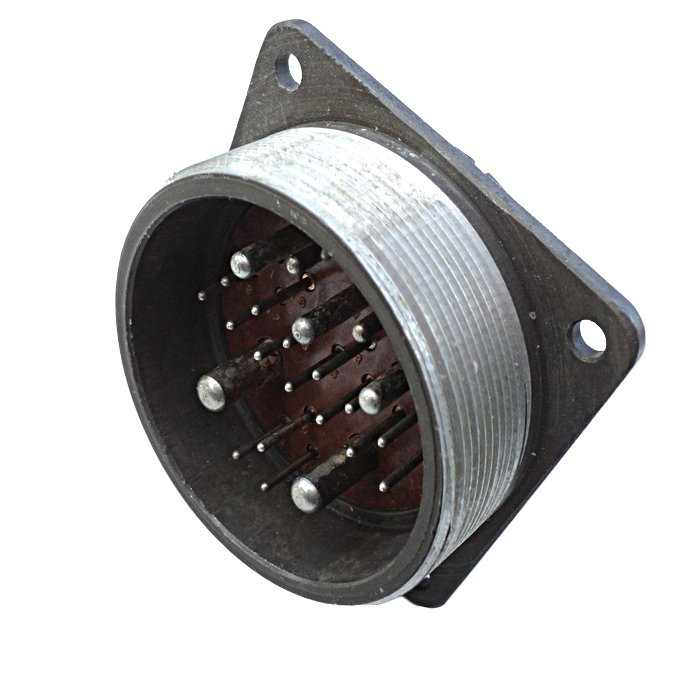

Вилки блочные 2РТ28ПК2ЭШ7-А с кожухом, приёмка «5», представляют собой кабельные соединители, предназначенные для монтажа с экранированными и неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие рассчитано на работу при напряжении до 850 В и частоте до 3 МГц, что позволяет использовать его в широком спектре электротехнического оборудования.

Соединители этой серии востребованы в промышленности и энергетическом секторе. Они применяются там, где требуется стабильное разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям. Конструкция с кожухом обеспечивает дополнительную защиту контактной группы при эксплуатации внутри помещений и на открытых объектах при условии защиты от прямого попадания пыли и влаги.

Технические характеристики и конструктивные особенности

Изделие относится к негерметичным соединителям климатического исполнения УХЛ. Количество контактов — 2, диаметр контактных элементов составляет 3,5 мм. Электрические параметры подтверждены для следующих режимов работы:

• Максимальная токовая нагрузка на одиночный контакт — до 50 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочий температурный диапазон — от минус 60 до плюс 60 градусов Цельсия.

Корпусные элементы и контактная группа рассчитаны на эксплуатацию в условиях вибрационных и ударных нагрузок. Вилки выдерживают синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц и механические удары с ускорением до 5000 метров в секунду за секунду. Такая стойкость позволяет устанавливать соединители на подвижном оборудовании и в зонах с повышенным уровнем механических воздействий.

Совместимость и монтаж

Вилка 2РТ28ПК2ЭШ7-А предназначена для ответной стыковки с кабельными розетками серии 2РТ28. Конструкция кожуха обеспечивает фиксацию кабельного ввода и защиту места пайки или обжима контактов от механических повреждений. При монтаже следует учитывать, что изделие не является герметичным, поэтому при наружной установке необходима дополнительная защита от атмосферных осадков и пыли.

К совместимым ответным частям относятся розетки кабельные 2РТ28П2ЭШ7-А, а также приборные вилки и розетки смежных типоразмеров, совместимые с разъёмами серии 2РТ28. Перед установкой рекомендуется проверить соответствие распайки контактов и надёжность фиксации кожуха.

Условия приёмки и эксплуатации

Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными для данного типа соединителей требованиями. Изделие сохраняет заявленные электрические параметры во всём диапазоне рабочих температур и при номинальных токовых нагрузках.

Хранение и транспортировка должны осуществляться в условиях, исключающих механические повреждения корпуса и контактных элементов. При соблюдении правил монтажа и эксплуатации вилки блочные 2РТ28ПК2ЭШ7-А обеспечивают длительный срок службы в составе электротехнических комплексов промышленного и энергетического назначения.
