Назначение

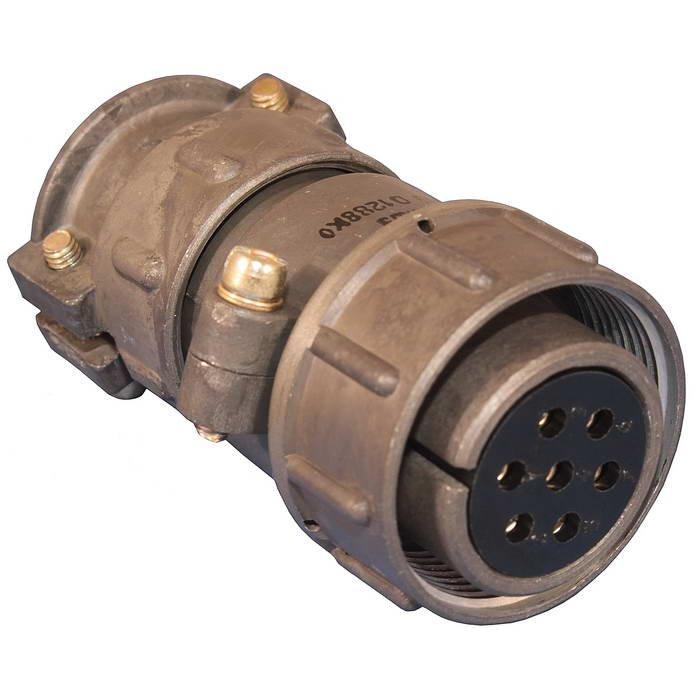

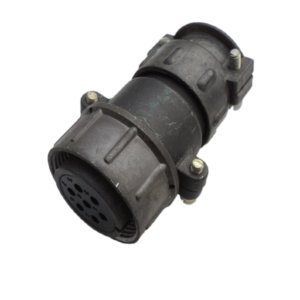

2РТ28П7НШ9-А Нур — это кабельная розетка цилиндрического соединителя типа 2РТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие используется для электрического соединения цепей при помощи ответной вилки и обеспечивает передачу сигналов и питания между блоками, модулями и кабельными сборками.

Розетка применяется во внутренней и наружной аппаратуре при соблюдении требований защиты от пыли и влаги. Климатическое исполнение — УХЛ, что соответствует условиям умеренного и холодного климата. Изделие рассчитано на работу в составе силовых и сигнальных цепей, в том числе на подвижных объектах и промышленном оборудовании.

Расшифровка обозначения

Маркировка 2РТ28П7НШ9-А построена по системе условных обозначений соединителей типа 2РТ и содержит следующие сведения:

• 2РТ — тип соединителя, цилиндрический розет очно-вилочный;
• 28 — условный размер корпуса, определяющий диаметр и габариты;
• П — конструктивное исполнение кабельной части с прямым патрубком;
• 7 — количество контактов в розетке;
• Н — гайка патрубка предназначена для неэкранированного кабеля;
• Ш — розетка как часть соединителя;
• 9 — сочетание и типоразмер контактов в колодке;
• А — маркировка материала изолятора, как правило композиционного электроизоляционного материала.

Подтверждённые особенности

Электрические параметры соединителя обеспечивают работу в цепях с максимальным амплитудным напряжением порядка нескольких сотен вольт; в различных источниках приводятся значения до 700–850 В в зависимости от режима и условий эксплуатации. Максимальный ток на отдельный контакт обычно составляет до 30–35 А, а суммарный ток по соединителю может достигать около 150–175 А в зависимости от схемы нагрузки и условий охлаждения.

Сопротивление контакта не превышает единиц миллиом, а сопротивление изоляции в нормальных условиях находится на уровне порядка нескольких тысяч мегаом. Такие параметры обеспечивают стабильность соединения и низкие потери в силовых и сигнальных цепях.

Механическая прочность рассчитана на высокие динамические нагрузки: удары и вибрации с ускорениями в сотни и тысячи метров на секунду в квадрате. Это позволяет применять разъём в условиях повышенных механических воздействий. Ресурс соединителя составляет до нескольких сотен сопряжений-расчленений, порядка 500 циклов, а минимальная наработка при эксплуатации — порядка 1000 часов.

Применение и комплектация

Розетка используется как кабельная часть соединителя в силовых и сигнальных цепях радиоэлектронной и радиотехнической аппаратуры, на подвижных объектах и в промышленном оборудовании. Для получения полного соединительного комплекта типа «вилка-розетка» изделие может комплектоваться соответствующей вилкой, например 2РТ28П7НШ9-А вилка.

Артикул изделия — 4485, категория — 2РТ28, производитель — Нур. Изделие поставляется как розетка кабельная; сведения о конкретной комплектации, гарантии, стране производства и сертификатах в предоставленных данных не указаны.
