Назначение разъёма 2РТ28П7НШ9-А

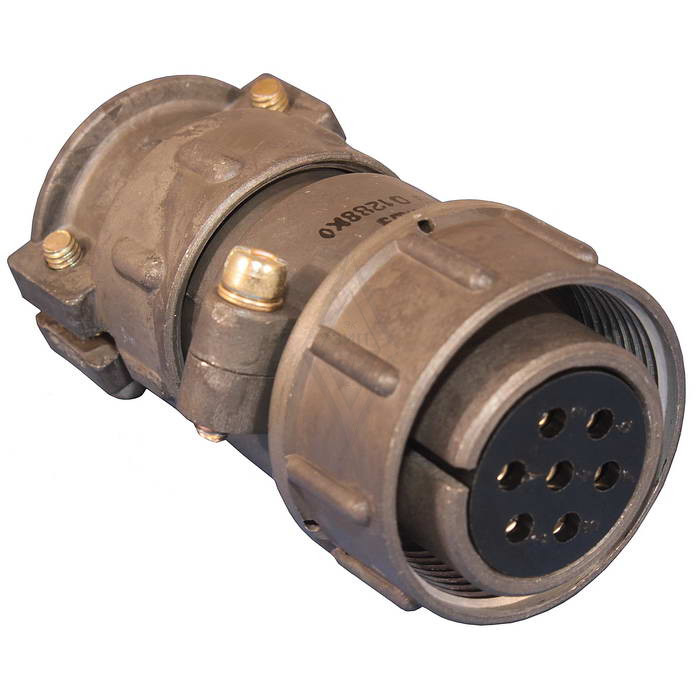

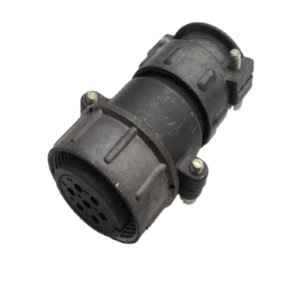

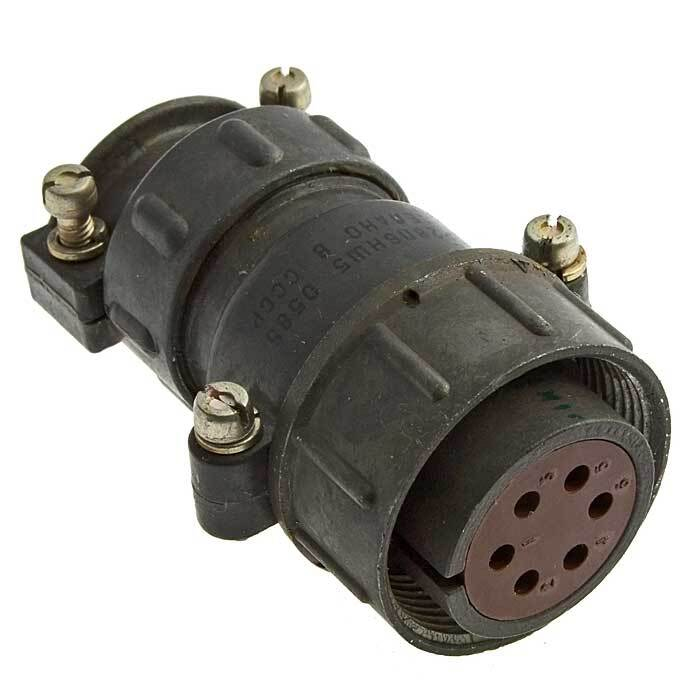

2РТ28П7НШ9-А — цилиндрический кабельный электрический разъём (розетка) серии 2РТ общего назначения. Изделие предназначено для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока. Основная функция — разъёмное соединение проводников, обеспечивающее надёжный электрический контакт и возможность многократного сочленения и расчленения без потери рабочих характеристик.

Разъём применяется в радио- и электронной аппаратуре, наземных и бортовых системах, а также в промышленных изделиях в качестве разъединяемого соединителя общего назначения. Он рассчитан на работу в цепях постоянного и переменного тока частотой до нескольких МГц. Допускается использование как внутри оборудования, так и на внешних линиях — при условии дополнительной защиты от пыли и влаги.

Расшифровка обозначения 2РТ28П7НШ9-А

Обозначение изделия построено по стандартной схеме и содержит сведения о конструкции и исполнении разъёма:

• 2РТ — тип цилиндрического соединителя общего назначения.
• 28 — условный размер корпуса.
• П — прямой патрубок кабельной части.
• 7 — количество контактов, равное семи.
• Н — вид гайки патрубка, предназначенной для неэкранированного кабеля.
• Ш9 — буквенно-цифровая часть, указывающая на конкретное сочетание контактов и тип соединения.

Такая структура позволяет быстро определить основные конструктивные признаки разъёма и подобрать ответную часть с совпадающими параметрами.

Технические характеристики

Ключевые электрические и эксплуатационные параметры соединителя:

• Количество контактов — 7 штук с диаметром 2,5 мм.
• Покрытие контактов — серебро; в ряде источников также указывается вариант с никелевым покрытием.
• Максимальный рабочий ток на один контакт — до 25–35 А в зависимости от условий и режима работы.
• Максимальное амплитудное напряжение в цепи — до 700–850 В постоянного или переменного тока.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — порядка 1000–5000 МОм и выше.
• Климатическое исполнение — УХЛ, для эксплуатации в умеренном и холодном климате, в том числе при положительных и отрицательных температурах.
• Гарантированное число циклов сочленения и расчленения — несколько сотен, порядка 500 циклов.

Соединитель выдерживает повышенные механические нагрузки: вибрацию в диапазоне частот до 1–5 кГц и ударные нагрузки с ускорением до сотен метров на секунду в квадрате. Это делает его пригодным для работы в составе подвижной и бортовой аппаратуры.

Особенности конструкции и монтажа

Разъём выполнен негерметичным. При наружном применении он требует дополнительной защиты от пыли и влаги. Прямой патрубок кабельной части и гайка типа Н рассчитаны на присоединение неэкранированного кабеля. Сочетание семи силовых контактов диаметром 2,5 мм с серебряным покрытием обеспечивает стабильное переходное сопротивление при токах до десятков ампер.

Области применения

Благодаря сочетанию высокой токовой нагрузки, умеренного напряжения и стойкости к вибрации и ударам разъём 2РТ28П7НШ9-А востребован в следующих направлениях:

1. Радио- и электронная аппаратура — коммутация цепей питания и сигнальных линий.
2. Наземные и бортовые системы — соединение кабельных сборок в условиях механических нагрузок.
3. Промышленные изделия — разъёмные соединения общего назначения внутри оборудования.
4. Внешние линии — при обязательной дополнительной защите от пыли и влаги, поскольку корпус негерметичен.

Изделие относится к категории соединителей общего назначения, поэтому не требует специализированных условий монтажа и может применяться в составе серийной аппаратуры при соблюдении ограничений по току, напряжению и климатическому исполнению УХЛ.
