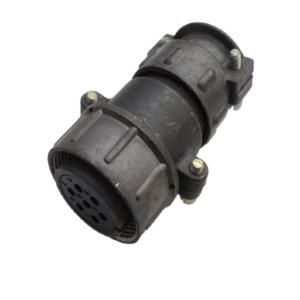

Назначение разъёма 2РТ28П7НШ9-АН

Электрический соединитель 2РТ28П7НШ9-АН относится к серии 2РТ и предназначен для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие представляет собой кабельную розетку негерметичного типа в климатическом исполнении УХЛ, что допускает её применение как внутри помещений, так и в наружных условиях при обеспечении защиты от прямого воздействия пыли и влаги.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется для надёжного соединения кабелей в промышленной аппаратуре, измерительных комплексах, системах питания и управления, где требуется разъёмное контактное соединение с высокой токовой нагрузкой и устойчивостью к внешним механическим воздействиям.

Подтверждённые особенности конструкции и электрические параметры

Изделие оснащено семью контактами диаметром 2,5 мм. Контактные поверхности имеют серебряное или никелевое покрытие, что обеспечивает стабильное переходное сопротивление. Сопротивление контакта не превышает 1 мОм. Максимальная токовая нагрузка на один контакт составляет до 35 А, суммарная допустимая нагрузка на разъём — до 175 А. Рабочее напряжение достигает 850 В в амплитудном значении, сопротивление изоляции — не менее 5000 МОм.

Условный размер корпуса — 28. Монтажная часть выполнена с прямым патрубком, что отражено в обозначении буквой П. Гайка патрубка типа Н предназначена для установки с неэкранированным кабелем. Сочленение ответных частей — резьбовое, тип изделия — розетка, обозначаемая литерой Ш. Сочетание контактов — 9.

Механическая прочность и условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне температур от минус 60 °С до плюс 100 °С в зависимости от конкретной модификации. Конструкция выдерживает вибрационные нагрузки частотой до 5000 Гц с ускорением 300 м/с². Изделие устойчиво к одиночным ударным воздействиям с ускорением до 5000 м/с² и многократным ударам с ускорением до 350 м/с².

Производителем гарантировано не менее 500 циклов соединений и рассоединений. Минимальная наработка разъёма составляет 1000 часов при соблюдении условий эксплуатации, соответствующих категории применения.

Применение в аппаратуре

Разъём 2РТ28П7НШ9-АН используется для построения разборных кабельных соединений в стационарном и подвижном оборудовании. Основные области применения включают:

• промышленные системы электропитания с токами до 175 А на разъём;
• радиотехнические устройства и высокочастотные тракты с рабочими частотами до 3 МГц;
• измерительные стенды и испытательное оборудование;
• системы управления и коммутации, требующие частого переподключения кабелей;
• аппаратуру, эксплуатируемую при повышенной вибрации и ударных нагрузках.

Резьбовой способ сочленения обеспечивает фиксацию ответных частей и предотвращает самопроизвольное рассоединение под воздействием вибраций. Конструкция с прямым патрубком и гайкой под неэкранированный кабель упрощает монтаж и обслуживание соединения в условиях ограниченного пространства.

Монтаж и совместимость

Изделие монтируется на кабель с помощью прямого патрубка. Гайка типа Н рассчитана на фиксацию неэкранированного кабеля. При установке необходимо обеспечить защиту разъёма от пыли и влаги, так как исполнение является негерметичным. Совместимость обеспечивается с ответными частями серии 2РТ соответствующего условного размера и сочетания контактов.

Перед монтажом рекомендуется проверить целостность контактных поверхностей и чистоту изоляторов. Резьбовое соединение следует затягивать до упора без применения чрезмерных усилий, чтобы исключить повреждение резьбы и контактной группы.
