Назначение

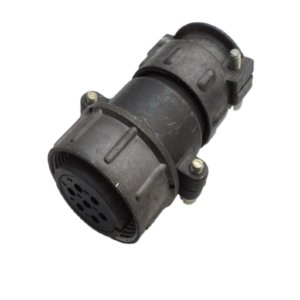

2РТ28П7НШ9 — это кабельная розетка цилиндрического электрического разъема серии 2РТ общего назначения. Изделие относится к негерметичному типу с климатическим исполнением УХЛ. Розетка предназначена для надёжного соединения силовых и сигнальных цепей в составе промышленного электротехнического оборудования, где требуется стабильная передача тока и сигнала при воздействии внешних нагрузок.

Модель применяется как ответная часть разъёмного соединения: кабельная розетка устанавливается на кабель и обеспечивает электрический контакт с вилкой соответствующего типоразмера серии 2РТ. Благодаря климатическому исполнению УХЛ изделие рассчитано на эксплуатацию в умеренных и холодных климатических зонах.

Конструктивные особенности

Разъём имеет 7 контактов диаметром 2,5 мм. Покрытие контактов — серебро или никель, что обеспечивает стабильные электрические параметры соединения. Переходное сопротивление контакта не превышает 1 мОм. Корпус имеет условный размер 28, соединение — резьбовое.

Модель оснащена прямым патрубком, предназначенным для неэкранированного кабеля. Такое исполнение упрощает монтаж и обеспечивает механическую фиксацию кабеля в корпусе розетки.

Технические характеристики

• Число контактов — 7.
• Диаметр контакта — 2,5 мм.
• Покрытие контактов — серебро или никель.
• Сопротивление контакта — не более 1 мОм.
• Максимальная токовая нагрузка на контакт — 35 А.
• Общая токовая нагрузка — до 175 А.
• Амплитудное напряжение — до 850 В.
• Рабочая частота — до 3000 кГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс соединений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.

Условия эксплуатации

Розетка предназначена для работы во внутренних и наружных условиях с защитой от пыли и влаги. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Устойчивость к ударам: одиночный удар до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате.

Климатическое исполнение УХЛ допускает эксплуатацию в широком диапазоне температур умеренного и холодного климата. Негерметичное исполнение подразумевает защиту от пыли и влаги, но не рассчитано на длительное погружение в воду или работу под избыточным давлением среды.

Область применения

Разъёмы серии 2РТ общего назначения востребованы в промышленной электротехнике. Типовые сферы применения — подключение силовых и сигнальных цепей в шкафах управления, распределительных устройствах, на производственном и технологическом оборудовании. Сочетание высоких токовых и частотных параметров позволяет использовать розетку как для передачи питания, так и для низкочастотных сигнальных линий.

Артикул изделия — 4482. Категория — 2РТ28.
