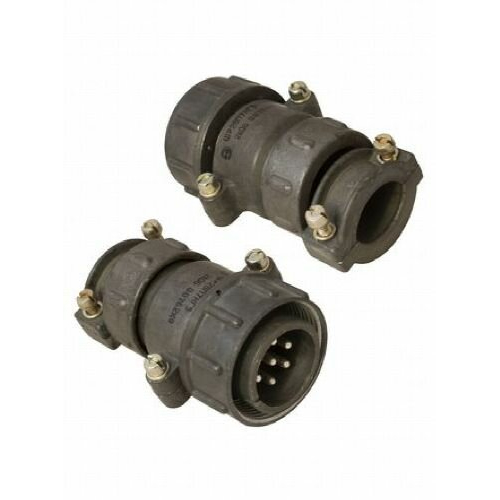

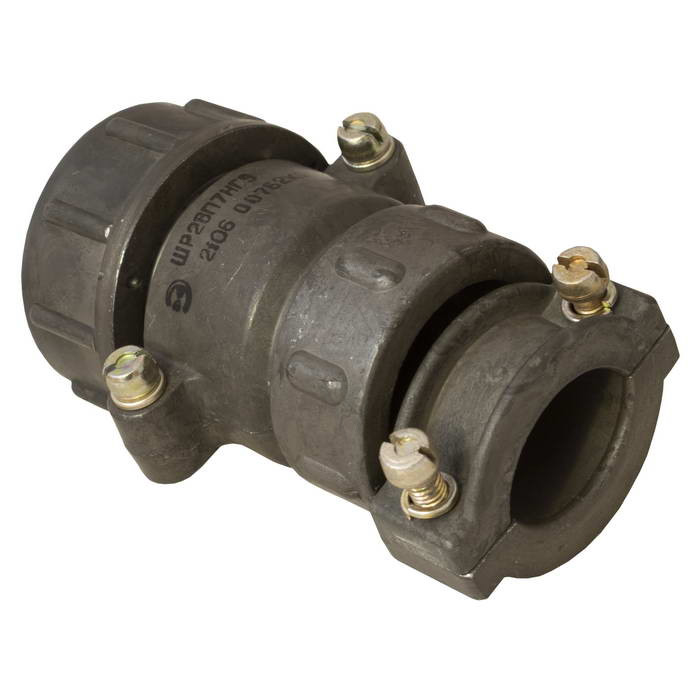

2РТ28П7НГ9-А ВИЛКИ БЛОЧНЫЕ

Цена:

1950 ₽

Технические характеристики

2РТ28П7НГ9-А представляет собой вилку блочную (или кабельную) низкочастотного цилиндрического соединителя серии 2РТ, предназначенную для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Соединитель имеет 7 контактов диаметром 2,5 мм с покрытием серебром (или никелем по варианту Н), сопротивление контактов не превышает 1 мОм, номинальное напряжение — 700 В, рабочий ток — до 25 А на контакт.
Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет — тёмно-серый, материал вставки — карболит, габариты около 70×48 мм.
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Работает при температурах от -60°C до +180°C (с учётом перегрева контактов), выдерживает пониженное давление до 1,3×10⁻⁴ Па и синусоидальную вибрацию с ускорением до 100–2000 м/с² в диапазоне 1–10000 Гц.
Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет.
Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги потребителем.

2РТ — тип соединителя, 28 — условный размер корпуса, П — прямой патрубок, 7 — число контактов, НГ — конструктивные особенности (гайка, неэкранированный кабель), 9 — диаметр контактов 2,5 мм, А — материал изолятора (карболит).
Применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения цепей.

Описание

Назначение

2РТ28П7НГ9-А — вилка блочная (кабельная) низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения цепей, обеспечивая надёжный электрический контакт при эксплуатации в составе блоков, стоек и кабельных сборок.

Технические характеристики

Соединитель имеет 7 контактов диаметром 2,5 мм с серебряным покрытием; по варианту Н предусмотрено никелевое покрытие. Переходное сопротивление контактов не превышает 1 мОм. Номинальное напряжение составляет 700 В, рабочий ток — до 25 А на контакт. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет — тёмно-серый. Вставка выполнена из карболита. Габаритные размеры — около 70 на 48 мм.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 °C до плюс 180 °C с учётом перегрева контактов. Выдерживает пониженное давление до 1,3×10⁻⁴ Па и синусоидальную вибрацию с ускорением до 100–2000 м/с² в диапазоне 1–10000 Гц. Климатическое исполнение УХЛ допускает внутреннее и наружное применение при условии защиты от пыли и влаги со стороны потребителя.

Ресурс и надёжность

Количество сочленений-расчленений — 500 циклов.
Минимальная наработка — 1000 часов.
Срок хранения — не менее 20 лет.

Расшифровка обозначения

Маркировка 2РТ28П7НГ9-А содержит следующие сведения: 2РТ — тип соединителя, 28 — условный размер корпуса, П — прямой патрубок, 7 — число контактов, НГ — конструктивные особенности (гайка, неэкранированный кабель), 9 — диаметр контактов 2,5 мм, А — материал изолятора (карболит).

Область применения

Вилка блочная используется в составе низкочастотных цилиндрических соединителей серии 2РТ для монтажа кабельных линий и межблочных соединений. Благодаря устойчивости к вибрации, перепадам температуры и пониженному давлению изделие подходит для аппаратуры, работающей в сложных условиях эксплуатации. Артикул — 4481.
