Назначение соединителя 2РТ28П7НГ9-А

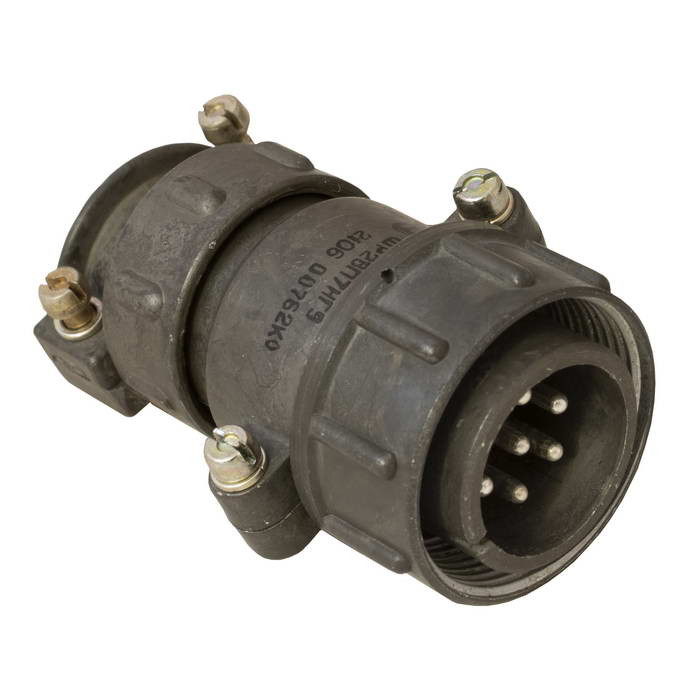

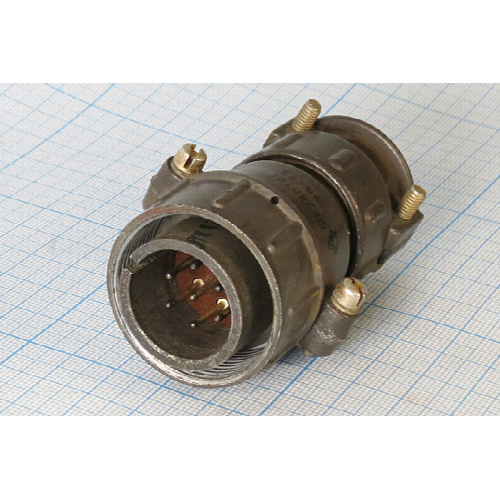

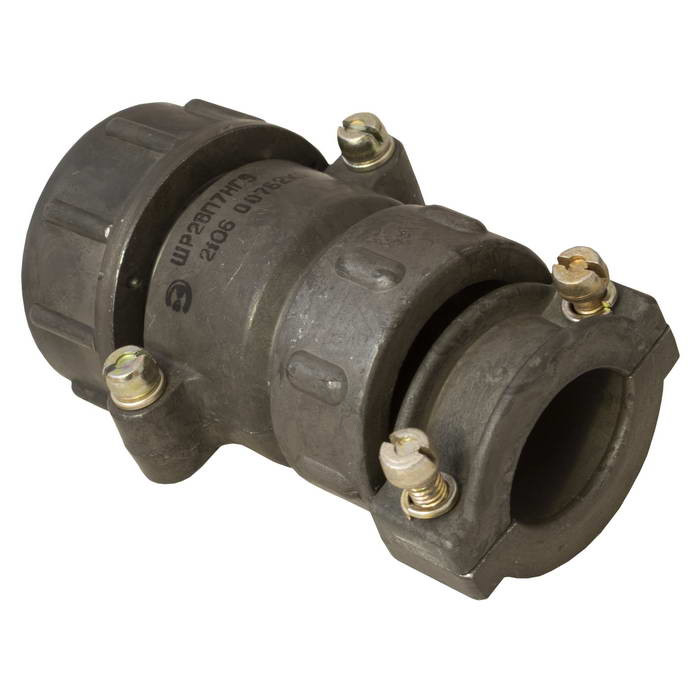

2РТ28П7НГ9-А — это низкочастотный цилиндрический соединитель типа «вилка кабельная с прямым патрубком и гайкой», изготовленный по стандарту ГЕ0.364.118ТУ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в широком диапазоне условий эксплуатации. Основное назначение — обеспечение надёжного электрического контакта между кабельной частью и ответной частью соединителя при монтаже, техническом обслуживании и замене узлов оборудования.

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Допускается использование как при внутреннем, так и при наружном монтаже; в случае наружной установки требуется дополнительная защита от пыли и воды.

Расшифровка обозначения 2РТ28П7НГ9-А

Маркировка изделия содержит сведения о его конструкции и материалах, что важно учитывать при подборе совместимых ответных частей.

• 2РТ — тип соединителя, низкочастотный цилиндрический разъём.
• 28 — условный размер корпуса.
• П7 — прямой патрубок и 7 контактов.
• НГ9-А — кабельная часть с гайкой для неэкранированного кабеля; указывает материал изолятора и покрытие контактов (никель). При отсутствии буквы «Н» применяется серебряное покрытие контактов.

Технические характеристики

Приведённые ниже параметры подтверждены технической документацией и справочными данными по данной серии соединителей.

• Номинальное и максимальное рабочее напряжение постоянного тока — до порядка 700 В.
• Рабочий ток — около 25 А на разъём.
• Диаметр контактов — 2,5 мм.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм; отдельные источники указывают значения от 1000 до 5000 МОм в зависимости от модификации.
• Количество сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — 1000 часов.
• Диапазон рабочих температур с учётом перегрева контактов — приблизительно от минус 60 °C до плюс 180 °C.
• Выдерживает синусоидальную вибрацию в диапазоне частот примерно от 1 до 1000 Гц при ускорении до 100 м/с².
• Устойчив к ударным нагрузкам и линейным перегрузкам в соответствии с военными и промышленными стандартами.

Условия эксплуатации и применение

Соединитель эксплуатируется в цепях постоянного и переменного тока частотой до 3 МГц. Вибрационные и ударные воздействия, а также линейные перегрузки, нормируемые военными и промышленными стандартами, не приводят к нарушению работоспособности изделия в пределах указанных значений.

Климатическое исполнение, как правило, соответствует категории УХЛ — умеренно-холодный климат, для внутреннего и наружного размещения с учётом защиты от внешних воздействий. При наружном монтаже необходимо предусматривать дополнительную защиту от пыли и воды, поскольку конструкция кабельной части с гайкой предназначена для неэкранированного кабеля.

Область применения охватывает промышленное и специальное оборудование, где требуется разъёмное соединение силовых и сигнальных цепей с рабочим током около 25 А и напряжением до 700 В постоянного тока. Благодаря широкому температурному диапазону и стойкости к вибрации соединитель подходит для эксплуатации в жёстких условиях, включая подвижные и вибронагруженные узлы.

Комплектация и совместимость

Поставляется в виде вилки кабельной с прямым патрубком и гайкой. Для сочленения требуется ответная часть соответствующего типа и условного размера корпуса 28. Совместимость определяется стандартом ГЕ0.364.118ТУ и типом соединителя 2РТ28.

Артикул изделия — 4480, категория — 2РТ28. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах не приводятся.
