2РТ28П7НГ9-А: надёжный цилиндрический разъём для электрических цепей

2РТ28П7НГ9-А — кабельная вилка серии 2РТ-А, предназначенная для разъёмного соединения электрических цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция рассчитана на объёмный монтаж проводников пайкой и применение с неэкранированным кабелем.

Соединитель относится к низкочастотным цилиндрическим разъёмам с резьбовой фиксацией. Такое исполнение обеспечивает устойчивое механическое сочленение и предотвращает случайное разъединение в процессе эксплуатации, в том числе при вибрации и механических воздействиях.

Конструкция 2РТ28П7НГ9-А

Маркировка разъёма отражает его основные конструктивные признаки:

• 2РТ — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• П — кабельное исполнение с прямым патрубком.

• 7 — количество контактов.

• Н — концевая гайка, рассчитанная на неэкранированный кабель.

• Г9 — контактная группа из семи штырьковых контактов диаметром 2,5 мм.

• А — исполнение серии 2РТ-А.

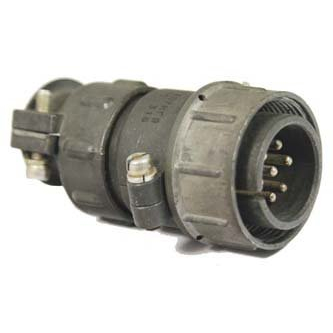

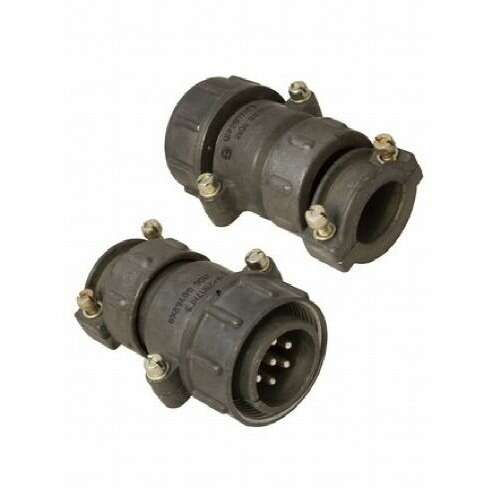

Разъём выполнен в виде кабельной вилки с прямым патрубком. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита, а круглые штырьковые контакты имеют серебряное покрытие. Контакты являются извлекаемыми, что может быть важно при ремонте, замене повреждённого контакта или перекомпоновке кабельной сборки.

Основные технические характеристики

Указанные параметры делают 2РТ28П7НГ9-А подходящим для коммутации цепей питания, управления, сигнализации и межблочных соединений, где требуются сравнительно высокий ток, надёжная фиксация кабеля и стабильность переходного сопротивления.

Особенности применения

Разъём 2РТ28П7НГ9-А предназначен для работы в цепях постоянного и переменного тока. Его используют при создании кабельных жгутов, подключении съёмных блоков, приборных панелей, шкафов управления, измерительных систем и оборудования, для которого необходимо быстрое, но механически защищённое разъёмное соединение.

Резьбовое соединение корпуса обеспечивает более надёжную фиксацию по сравнению с разъёмами без резьбы. Одношпоночная поляризация исключает неправильную ориентацию вилки при сопряжении с ответной частью, что снижает риск ошибочного подключения контактов.

Важно учитывать, что данное исполнение не является герметичным и не имеет уплотнительной втулки. При эксплуатации в условиях высокой влажности, пыли, воздействия воды или агрессивных сред необходимо предусматривать дополнительную защиту разъёмного узла на уровне конструкции оборудования.

Преимущества разъёма

• Семь силовых и сигнальных контактов диаметром 2,5 мм в одном компактном цилиндрическом корпусе.

• Допустимый ток до 25 А на отдельный контакт.

• Работа при напряжении до 700 В.

• Серебряное покрытие контактных поверхностей для снижения переходного сопротивления.

• Резьбовая фиксация для устойчивого соединения в условиях вибрации.

• Монтаж проводников пайкой, обеспечивающий прочное электрическое соединение.

• Широкий температурный диапазон от −60 до +100 °C.

• Возможность извлечения контактов при обслуживании кабельной части.

• Ресурс до 500 циклов соединения и разъединения.

Что проверить перед монтажом

Перед использованием 2РТ28П7НГ9-А рекомендуется сверить:

• соответствие ответной части серии 2РТ-А и контактной схемы на 7 контактов;

• назначение и распиновку каждого контакта;

• допустимый ток одновременно нагруженных цепей;

• сечение подключаемого проводника и технологию пайки;

• отсутствие повреждений серебряного покрытия, изолятора и резьбовой части;

• необходимость защиты кабельного ввода и соединителя от влаги и загрязнений;

• требования конкретной технической документации на оборудование.

2РТ28П7НГ9-А остаётся практичным решением для кабельных соединений в аппаратуре, где важны прочность, ремонтопригодность, устойчивость к температурным воздействиям и надёжная фиксация разъёма.
