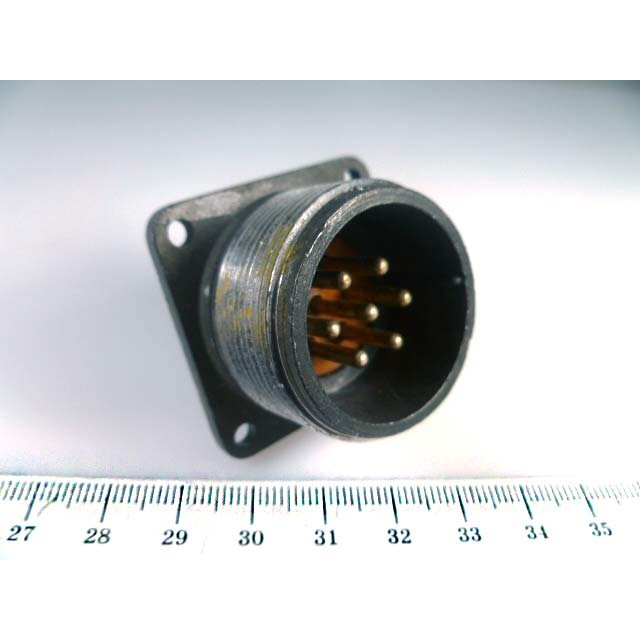

Назначение разъема 2РТ28П7ЭШ9А

2РТ28П7ЭШ9А — это советский низкочастотный цилиндрический разъем серии 2РТ, относящийся к категории приборных теплостойких негерметичных соединителей. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъем применяется в блоках и узлах радиоэлектронной аппаратуры, промышленной и измерительной технике, где требуется надежное разъемное сочленение с высокой механической стойкостью и стабильными электрическими параметрами.

Конструктивно 2РТ28П7ЭШ9А используется как часть сочленения «вилка–розетка». Для данной модификации типично исполнение в виде кабельной или инструментальной розетки с прямым патрубком. Корпус выполнен из алюминиевого сплава или металла, изолятор изготовлен из карболита, что обеспечивает сочетание механической прочности и необходимых диэлектрических свойств.

Подтвержденные технические особенности

Соединитель оснащен 7 контактами диаметром 2,5 мм. Тип контактов — гнезда. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление — не более порядка 1 мОм на переход. Такое исполнение гарантирует стабильность электрического соединения при многократных циклах сочленения и расчленения.

Электрические параметры разъема подтверждены следующими значениями:

• максимальное рабочее напряжение постоянного тока — до 700 В;
• рабочий ток на отдельный контакт — порядка 25 А;
• рабочий диапазон частот — до 3 МГц, при этом в ряде применений изделие эффективно работает в диапазоне от 1 Гц до 1000 Гц;
• температурный диапазон окружающей среды — от примерно минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• допустимая смена температур — до плюс 180 градусов Цельсия;
• минимальная наработка — 1000 часов.

Механическая стойкость и условия эксплуатации

Разъемы серии 2РТ28, включая модификацию 2РТ28П7ЭШ9А, спроектированы под высокую механическую нагрузку. Изделие выдерживает синусоидальную вибрацию с ускорением до 100 метров на секунду в квадрате в широком диапазоне частот. Ударные нагрузки допускаются двух видов: одиночного действия — до 10000 метров на секунду в квадрате, многократного действия — до 1500 метров на секунду в квадрате.

Исполнение разъема негерметичное, климатическое исполнение — УХЛ. Изделие устойчиво к пониженному атмосферному давлению и относится к теплостойким приборным соединителям, что позволяет применять его в аппаратуре, эксплуатируемой в жестких условиях, включая промышленные объекты и измерительные комплексы с повышенными требованиями к виброустойчивости и температурной стабильности.

Применение

2РТ28П7ЭШ9А применяется в электрических цепях постоянного и переменного тока в составе блоков и узлов радиоэлектронной аппаратуры, промышленных установок, контрольно-измерительного оборудования и приборной техники. Разъем подходит для построения кабельных соединений внутри стоек, шкафов и межблочных коммуникаций, где важна повторяемость контактирования и устойчивость к внешним механическим воздействиям.

Благодаря теплостойкому исполнению и широкому диапазону рабочих температур соединитель может использоваться в оборудовании, работающем в неотапливаемых помещениях, а также в аппаратуре с внутренним тепловыделением. Модификация с гнездами и серебряным покрытием контактов обеспечивает низкое переходное сопротивление, что особенно важно для цепей с токами до 25 А на контакт.
