Назначение и область применения

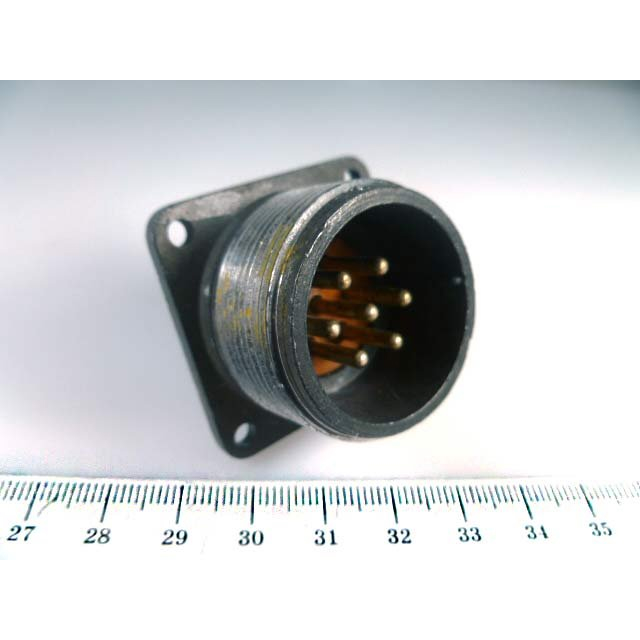

Кабельная розетка 2РТ28П7ЭШ9-А представляет собой цилиндрический низкочастотный соединитель серии 2РТ, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется разъёмное соединение с высокой механической прочностью и стабильностью электрических параметров.

Соединитель рассчитан на эксплуатацию в климатическом исполнении УХЛ и допускает как внутреннее, так и наружное применение при условии защиты от прямого воздействия пыли и влаги. Конструкция ориентирована на монтаж экранированного кабеля, что обеспечивает помехозащищённость тракта и корректную работу аппаратуры в условиях электромагнитных воздействий.

Электрические параметры

Розетка 2РТ28П7ЭШ9-А рассчитана на рабочие режимы со следующими электрическими характеристиками:

• номинальное напряжение — 700 В;
• рабочий ток на один контакт — 25 А;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — 5000 МОм;
• диапазон рабочих частот — от 1 до 5000 Гц.

Контактная группа включает 7 контактов диаметром 2,5 мм с серебряным покрытием (Ag). Серебряное покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей, что особенно важно при коммутации силовых цепей с токами до 25 А.

Конструктивные особенности

Соединитель имеет условный размер корпуса 28 и относится к теплостойким негерметичным разъёмам с резьбовым соединением. Корпус выполнен из алюминиевого сплава А-22, изолятор изготовлен из карболита. Цвет корпуса — тёмно-серый. Габаритные размеры изделия составляют 48 на 57 мм.

Розетка оснащена прямым патрубком и гайкой, предназначенной для фиксации экранированного кабеля. Монтаж контактов — объёмный, контакты выполнены по типу «гнездо». Такая схема обеспечивает надёжное сочленение с ответной вилочной частью и устойчивость к самопроизвольному разъединению при вибрационных нагрузках.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия при относительной влажности воздуха до 98 процентов. Соединитель выдерживает вибрационные нагрузки с амплитудой ускорения 100 метров на секунду в квадрате и акустические шумы интенсивностью до 170 децибел.

Механическая прочность подтверждена стойкостью к ударным воздействиям: одиночный удар с ускорением 10000 метров на секунду в квадрате и многократные удары с ускорением 1500 метров на секунду в квадрате. Допустимое линейное ускорение составляет 2000 метров на секунду в квадрате.

Надёжность и сроки эксплуатации

Минимальная наработка соединителя при температуре плюс 80 градусов Цельсия составляет 1000 часов. Срок хранения изделия — 20 лет. Указанные показатели подтверждают пригодность розетки для применения в аппаратуре длительного срока службы, включая стационарные и подвижные объекты.

Артикул изделия — 4496. Категория — 2РТ28. Соединитель поставляется как самостоятельная сборочная единица и предназначен для монтажа на кабель при производстве или ремонте радиоэлектронной аппаратуры.
