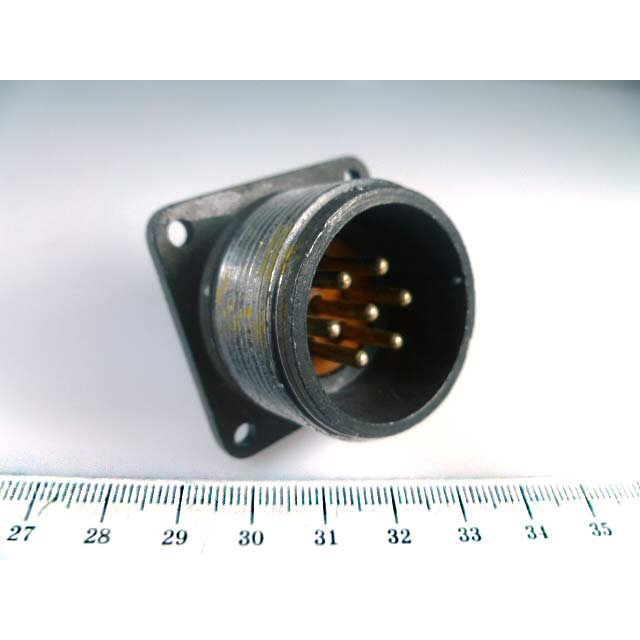

Соединитель 2РТ28П7ЭШ9-А представляет собой тип цилиндрических разъемов, предназначенных для использования в электрических цепях. Он может быть как вилкой, так и розеткой, в зависимости от исполнения.

Основные характеристики

• Тип соединителя : 2РТ, что означает негерметичный и теплостойкий разъем.

• Условный размер корпуса : 28.

• Количество контактов : 7.

• Сочетание контактов : 9, что соответствует семи контактам диаметром 2,5 мм.

• Вид гайки патрубка : Э, предназначена для экранированного кабеля.

• Тип разъема : Ш для вилки, но в случае розетки обозначение будет Г.

• Материал изолятора : Карболит.

• Материал корпуса : Алюминиевый сплав или металл в зависимости от модели.

• Покрытие контактов : Серебро или никель.

• Рабочее напряжение : До 700 В для некоторых моделей, но может достигать до 850 В в зависимости от исполнения.

• Рабочий ток на одиночный контакт : От 10 до 200 А в зависимости от модели, но для некоторых розеток ограничен до 25 А.

• Рабочая температура : От -60 °C до +100 °C.

• Климатическое исполнение : УХЛ, что позволяет использовать разъемы в различных климатических условиях.

Применение

Соединители 2РТ28П7ЭШ9-А используются для подключения экранированных кабелей в низкочастотных электрических системах, обеспечивая надежное соединение и защиту от внешних воздействий. Они могут применяться как в приборных, так и в кабельных исполнениях, что позволяет использовать их в различных электронных устройствах и системах.

Конструктивные особенности
