Назначение и область применения соединителя 2РТ28П7ЭШ9

Соединитель 2РТ28П7ЭШ9 «5» относится к серии низкочастотных цилиндрических разъемов, предназначенных для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем управления, где требуется надежное разъемное соединение с высокой токовой нагрузкой. Конструкция предусматривает монтаж с экранированными или неэкранированными кабелями, что расширяет сферу использования и позволяет интегрировать соединитель в различные схемные решения.

Рабочий диапазон частот достигает 3 МГц, а допустимое напряжение составляет до 850 В по амплитудному значению. Такие параметры делают изделие востребованным в цепях питания, сигнальных линиях и силовых подключениях, где важна стабильность контакта и устойчивость к внешним воздействиям. Климатическое исполнение УХЛ обеспечивает эксплуатацию в умеренном и холодном климате, включая условия с существенными перепадами температуры и повышенной влажностью.

Технические характеристики и конструктивные особенности

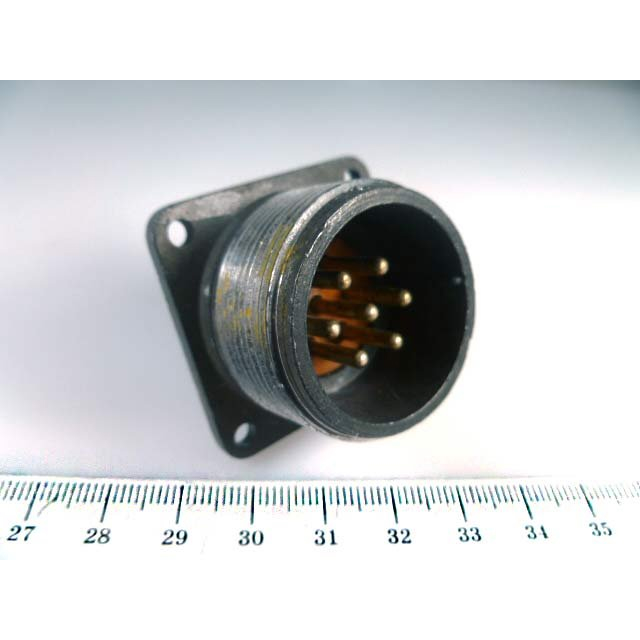

Соединитель состоит из двух ответных частей: блочной вилки и кабельной розетки. Обе части рассчитаны на 7 контактов диаметром 2,5 мм каждый. Конструкция контактной группы обеспечивает низкое переходное сопротивление — не более 1 мОм, что снижает нагрев и потери энергии при протекании тока.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: не более 35 А.
• Общая максимальная токовая нагрузка: не более 175 А.
• Рабочий ток кабельной розетки: 25 А.
• Максимальное рабочее напряжение розетки: не более 700 В постоянного тока.
• Сопротивление изоляции блочной вилки: не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление изоляции кабельной розетки: не менее 1000 МОм в нормальных климатических условиях.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при воздействии пониженных и повышенных температур, что подтверждается климатическим исполнением УХЛ. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери качества контакта.

Применение и монтаж

Соединитель 2РТ28П7ЭШ9 «5» используется при сборке кабельных трасс и подключении блоков аппаратуры. Блочная вилка монтируется на панель или корпус устройства, кабельная розетка устанавливается на конец кабеля. Соединение обеспечивает механическую фиксацию и защиту контактной группы от случайного разъединения.

Изделие подходит для применения в стационарных и подвижных установках, где требуется передача значительных токов при умеренных частотах. Высокое сопротивление изоляции и низкое переходное сопротивление контактов гарантируют стабильность электрических характеристик в течение длительного срока эксплуатации. Наличие семи контактов позволяет организовать многоканальное подключение питания и управляющих сигналов в рамках одного соединителя, что сокращает количество разъемов в системе и упрощает монтаж.

Конструкция совместима с экранированными кабелями, что обеспечивает защиту цепей от электромагнитных помех. Это особенно важно в промышленных условиях с высоким уровнем наводок от силового оборудования. Соединитель не требует специализированного инструмента для сочленения и подходит для обслуживания в полевых условиях.
