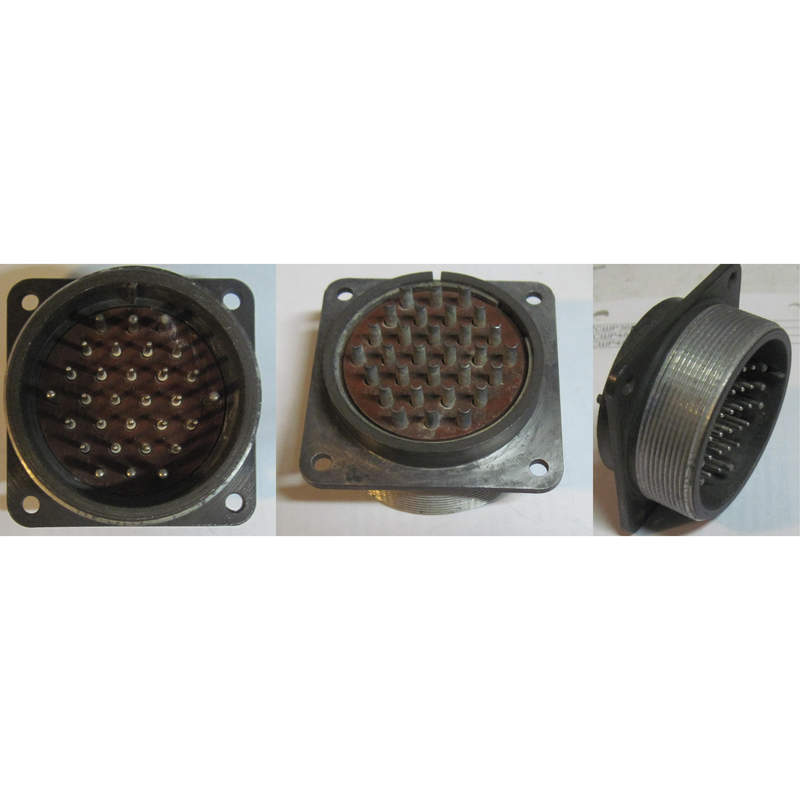

Назначение разъёма 2РТ28П7ЭШ8-А

Низкочастотный цилиндрический электроразъём 2РТ28П7ЭШ8-А предназначен для работы в цепях постоянного и переменного тока в радиоэлектронной и другой аппаратуре общего назначения. Устройство относится к серии 2РТ и применяется в качестве соединителя общего назначения в радиоэлектронной, измерительной и промышленной аппаратуре.

Разъём рассчитан на эксплуатацию в цепях постоянного и переменного тока, как правило, до нескольких мегагерц по серии 2РТ. Изделие используется для создания съёмных соединений по схемам кабель–прибор, кабель–кабель и блок–блок, где требуется надёжный резьбовой фиксатор, исключающий самопроизвольное разъединение при вибрациях и механических воздействиях.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТ28П7ЭШ8-А содержит информацию о типе корпуса, количестве контактов, покрытии и варианте исполнения. Расшифровка обозначения по аналогии с близкими типоразмерами серии 2РТ28П7:

• 2РТ — тип разъёма: негерметичный, теплостойкий, цилиндрический, низкочастотный;
• 28 — условный размер корпуса, указывающий на увеличенный диаметр корпуса и контактного поля;
• П — исполнение корпуса: для приборной части — без патрубка, для кабельной — с прямым патрубком, конкретное значение уточняется по документации;
• 7 — число силовых контактов увеличенного диаметра, аналогично исполнениям 2РТ28П7;
• Э — вид покрытия контактов: серебрение для уменьшения переходного сопротивления и повышения токовой нагрузки;
• Ш — вариант исполнения, обычно указывающий на тип части (вилка или розетка) и тип патрубка;
• 8 — код схемы расположения контактов, определяющий конкретный вариант контактной вставки и нумерации;
• А — исполнение по климату и конструктиву, серия 2РТ-А, климатическое исполнение УХЛ.

Электрические характеристики

По близким типам 2РТ28П2ЭШ7-А и 2РТ28П2ЭГ7-А для корпуса 28 с силовыми контактами увеличенного диаметра можно ориентироваться на следующие параметры. Рабочий ток на разъём составляет порядка 50 А для контактов диаметром около 3,5 мм. Максимальное рабочее напряжение постоянного тока достигает 700 В. Сопротивление одного контакта не превышает 0,75 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Для семиконтактных вставок корпуса 28 с контактами меньшего диаметра, аналогичных исполнению 2РТТ28П7, характерны ток до 25 А на контакт и суммарный ток до 175 А, сопротивление контакта до 1 мОм. Эти данные дают представление о возможном диапазоне токовых нагрузок для контактных вставок рассматриваемого типоразмера.

Механические и климатические свойства

По данным для разъёмов 2РТ28П2ЭШ7-А и других изделий серии 2РТ-А, разъём 2РТ28П7ЭШ8-А имеет схожие условия эксплуатации. Количество сочленений–расчленений составляет около 500 циклов, что обеспечивает длительный срок службы при регулярном использовании. Минимальная наработка — порядка 1000 часов. Срок сохраняемости достигает 20 лет при соблюдении правил хранения.

Конструкция с резьбовым фиксатором гарантирует устойчивость соединения к механическим нагрузкам и вибрациям, что особенно важно для промышленной и измерительной аппаратуры, работающей в сложных условиях.

Применение

Разъём 2РТ28П7ЭШ8-А востребован в радиоэлектронной аппаратуре общего назначения, измерительных комплексах и промышленном оборудовании, где необходимы разъёмные соединения силовых цепей постоянного и переменного тока. Благодаря серебрению контактов снижается переходное сопротивление и повышается допустимая токовая нагрузка, что позволяет использовать изделие в ответственных узлах с повышенными требованиями к надёжности электрических соединений.
