Назначение и область применения

Соединитель 2РТ28П7ЭГ9А представляет собой низкочастотный цилиндрический электрический соединитель общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие применяется в составе радиоэлектронной и радиотехнической аппаратуры различного назначения, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и стабильными электрическими параметрами.

Конструкция соединителя предусматривает эксплуатацию как во внутренних, так и в наружных условиях. При наружной установке необходимо обеспечить дополнительную защиту от прямого воздействия пыли и влаги, поскольку корпус изделия не является герметичным. Климатическое исполнение УХЛ подтверждает пригодность соединителя для применения в условиях умеренного и холодного климата, включая регионы с суровыми зимами. Изделие относится к категории теплостойких компонентов, что расширяет допустимый диапазон рабочих температур и делает его пригодным для установки в аппаратуре с повышенным тепловыделением.

Конструктивные особенности и варианты исполнения

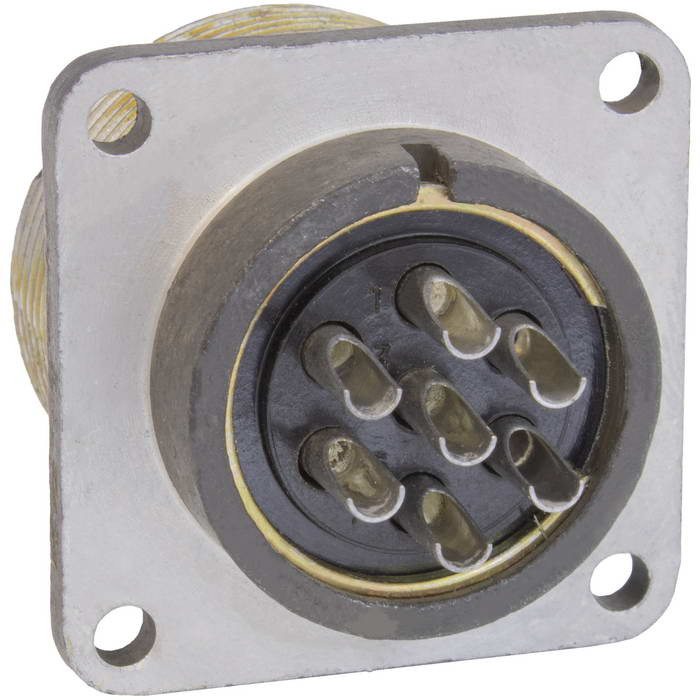

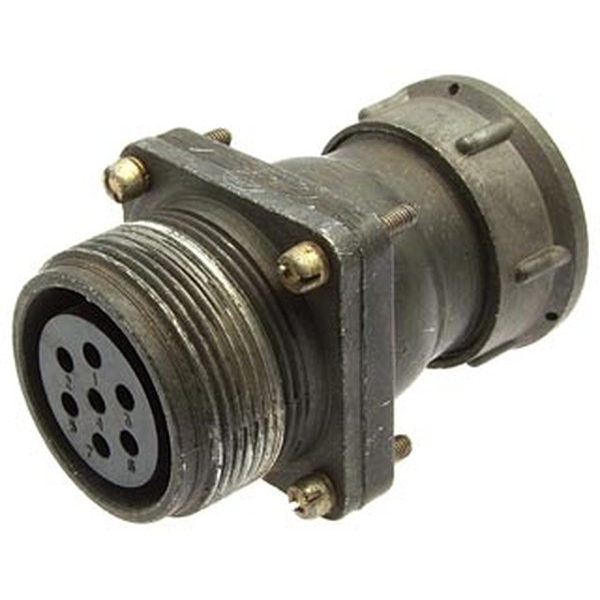

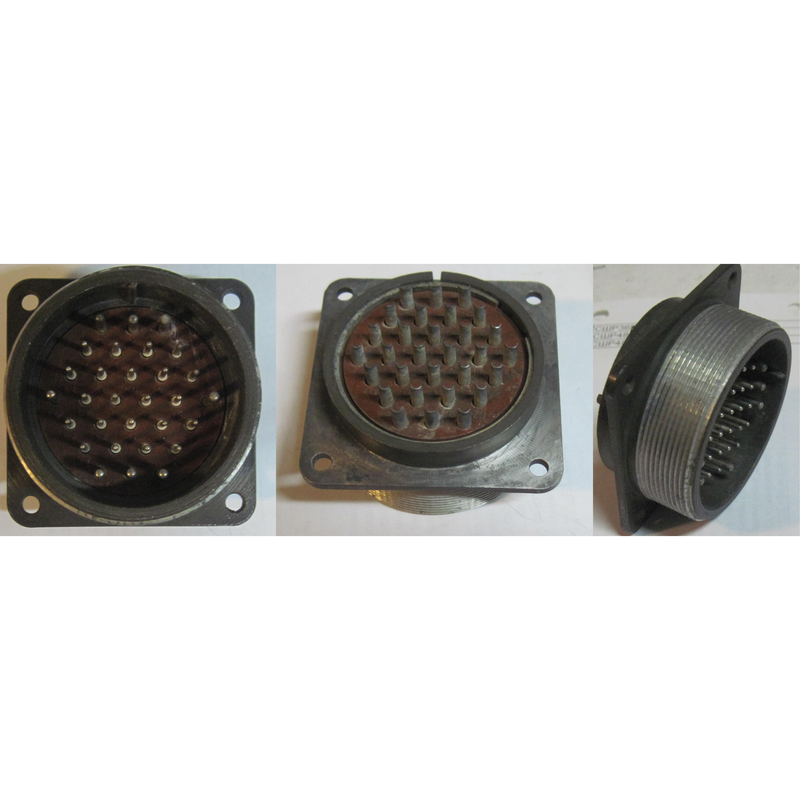

Соединитель 2РТ28П7ЭГ9А выпускается в двух конструктивных вариантах, что обеспечивает гибкость при компоновке аппаратуры. Первый вариант — розетка приборная без патрубка, предназначенная для монтажа непосредственно на корпус устройства или шасси. Второй вариант — вилка кабельная с прямым патрубком, рассчитанная на подключение кабельной сборки с фиксацией кабеля в осевом направлении. Такое разделение позволяет формировать разъёмные пары с интуитивно понятной схемой сочленения.

Корпус соединителя имеет условный размер 28, что определяет присоединительные и габаритные размеры, а также совместимость с ответными частями соответствующего типоразмера. Контактная группа включает семь контактов диаметром 2,5 мм. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и надёжную коммутацию даже при значительных токах. Материал изолятора обозначен литерой «А» в маркировке изделия.

Расшифровка обозначения изделия выглядит следующим образом:

• 2РТ — тип соединителя;
• 28 — условный размер корпуса;
• П7 — конструктивное исполнение (приборная часть без патрубка или кабельная с прямым патрубком);
• ЭГ — тип контактов;
• 9 — набор из 7 контактов;
• А — материал изолятора.

Электрические характеристики

Соединитель рассчитан на рабочий ток до 25 А, что позволяет применять его в силовых цепях аппаратуры средней мощности. Максимальное напряжение постоянного тока достигает 700 В, обеспечивая работу в высоковольтных схемах.

Электрические параметры изделия подтверждены следующими показателями:

• Рабочий ток — 25 А;
• Максимальное напряжение постоянного тока — до 700 В;
• Диаметр контактов — 2,5 мм, количество контактов — 7;
• Покрытие контактов — серебро;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 1000–5000 МОм.

Низкое сопротивление контактов и высокое сопротивление изоляции гарантируют минимальные потери сигнала и надёжную развязку электрических цепей при эксплуатации в штатных режимах.

Устойчивость к внешним воздействиям

Изделие отличается высокой механической прочностью и стабильностью параметров при воздействии внешних факторов. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с², а также механические удары одиночного действия с ускорением до 10 000 м/с² и многократные удары с ускорением до 1500 м/с². Линейное ускорение при эксплуатации может достигать 2000 м/с², что подтверждает пригодность изделия для применения на подвижных объектах и в аппаратуре, подверженной интенсивным механическим нагрузкам.

Температурный диапазон эксплуатации составляет от -60 до +100 °C. Изделие сохраняет работоспособность при относительной влажности воздуха до 98% при температуре +25 °C. Эти характеристики позволяют использовать соединитель 2РТ28П7ЭГ9А в широком спектре климатических условий без потери электрических и механических свойств.
