Назначение соединителя 2РТ28П7ЭГ9-А

Кабельная вилка 2РТ28П7ЭГ9-А представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Соединитель рассчитан на работу с сигналами частотой до 3 МГц, что позволяет применять его в цепях питания, управления и передачи низкочастотных сигналов.

Конструкция вилки предусматривает соединение с ответной частью — розеткой того же типоразмера. Фиксация в сочленённом положении выполняется резьбовым способом, что обеспечивает устойчивость контакта к механическим воздействиям и предотвращает самопроизвольное разъединение в процессе эксплуатации. Соединитель относится к негерметичным изделиям и предназначен для установки внутри корпусов оборудования, где отсутствует прямое воздействие влаги и агрессивных сред.

Конструктивные особенности

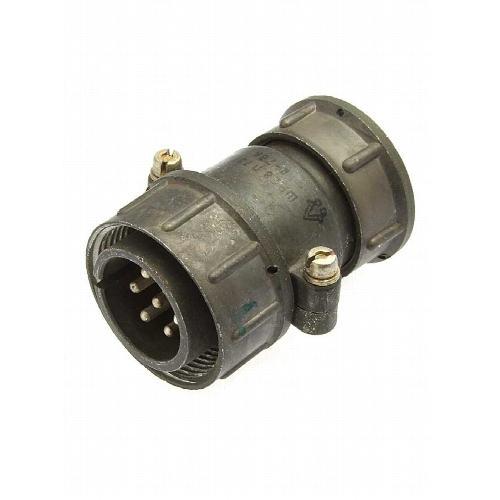

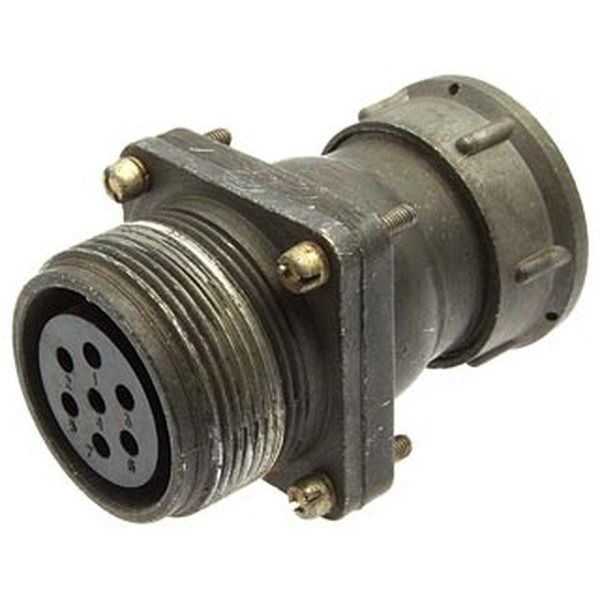

Вилка 2РТ28П7ЭГ9-А включает прямой патрубок для кабельного ввода и гайку, рассчитанную на установку с экранированным кабелем. Монтаж проводников осуществляется методом пайки, при этом монтаж является внутренним и не требует применения обжимного инструмента. Такое исполнение упрощает сборку и замену соединителя в полевых и производственных условиях.

Корпус изделия обладает повышенной теплостойкостью, что подтверждается допустимым диапазоном рабочих температур от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ, это означает пригодность для эксплуатации в умеренном и холодном климате, в том числе в неотапливаемых помещениях и на открытых объектах. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его технических параметрах. Структура обозначения выглядит следующим образом:

• 2РТ — тип соединителя, низкочастотный цилиндрический;
• 28 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок для кабельной части;
• 7 — количество контактов;
• ЭГ — исполнение для экранированного кабеля с гайкой;
• 9 — номер контактного набора, соответствует семи контактам диаметром 2,5 мм;
• А — модификация.

Технические характеристики

Изделие отличается высокими электрическими и эксплуатационными показателями, что подтверждается следующими параметрами:

• максимальное рабочее напряжение — 700 В;
• рабочий ток на один контакт — до 35 А, общий ток по всем контактам — до 175 А;
• сопротивление электрического контакта — не более 1 мОм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• стойкость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• минимальная наработка — 1000 часов;
• ресурс по числу сочленений — до 500 циклов;
• срок хранения — 20 лет.

Применение

Соединитель 2РТ28П7ЭГ9-А применяется в промышленной электронике, измерительном оборудовании, системах связи и управления, где требуется надёжное разъёмное соединение семи электрических цепей с токовой нагрузкой до 35 А на контакт. Наличие резьбовой фиксации и исполнения для экранированного кабеля делает вилку пригодной для монтажа в условиях повышенной вибрации и электромагнитных помех. Изделие может использоваться как при первичной сборке аппаратуры, так и при ремонте и модернизации действующего оборудования.
