Назначение

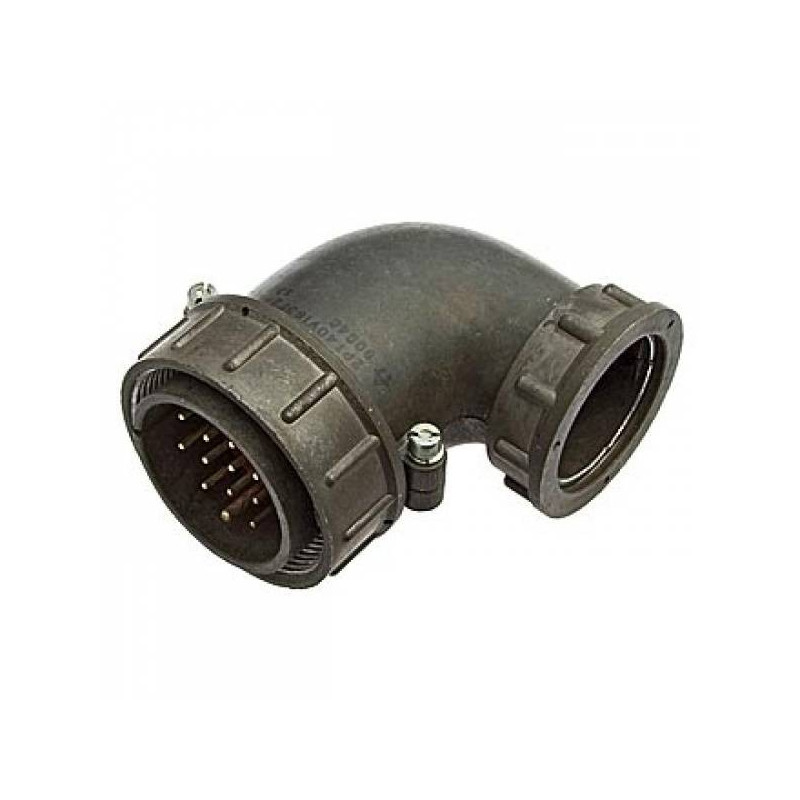

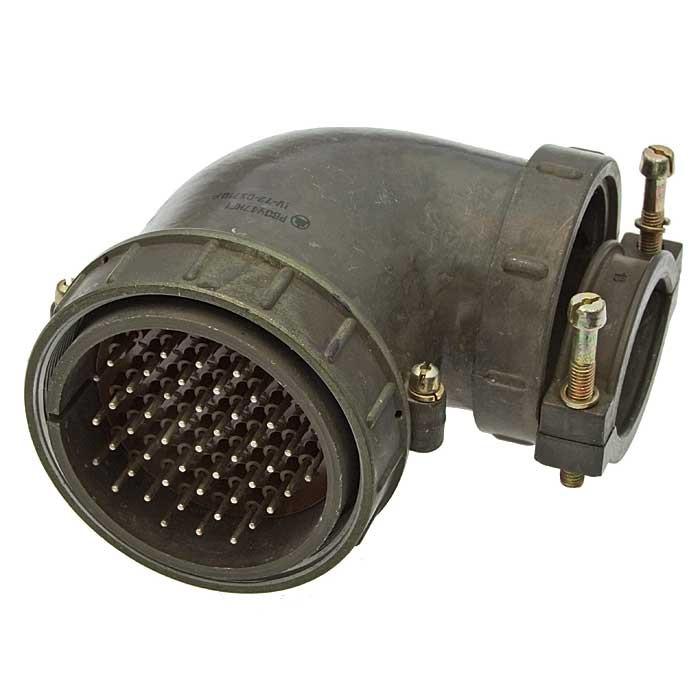

Соединитель 2РТ28П73Ш0-А (артикул 4478) — это цилиндрический низкочастотный разъём серии 2РТ, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Изделие используется для электрического соединения цепей в составе приборов, блоков и кабельных сборок, где требуется передача постоянного тока и низкочастотных сигналов при повышенных значениях напряжения и тока.

Категория товара — 2РТ28. Серия 2РТ28 отличается негерметичной конструкцией и теплостойкостью, а условный размер корпуса составляет 28 мм. Такое исполнение позволяет применять разъёмы в аппаратуре, работающей в широком диапазоне климатических и механических условий при условии защиты от прямого воздействия пыли и влаги.

Расшифровка обозначения

Маркировка 2РТ28П73Ш0-А построена по принятой для данной серии схеме и содержит информацию о типе, размере корпуса, конкретном исполнении и климатическом варианте:

• 2РТ — тип соединителя: негерметичный теплостойкий.
• 28 — условный размер корпуса, равный 28 мм.
• П73Ш0 — конкретное исполнение изделия: приборная или кабельная вилка либо розетка без патрубка или с патрубком для неэкранированного или экранированного кабеля.
• А — климатическое исполнение.

Таким образом, обозначение одновременно указывает на принадлежность к серии, конструктивные особенности корпуса и область применения по климатическим факторам.

Подтверждённые особенности и характеристики

Конструкция соединителя рассчитана на работу в составе ответственных радиоэлектронных и радиотехнических изделий. Основные подтверждённые параметры приведены ниже.

• Рабочее напряжение — до 700 В постоянного тока.
• Рабочий ток — от 10 до 200 А в зависимости от комбинации контактов.
• Корпус изготовлен из алюминиевого сплава или металла.
• Изолятор выполнен из карболита.
• Контакты имеют серебряное покрытие.
• Диапазон рабочей температуры — от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрациям — до 5000 Гц.
• Устойчивость к одиночным ударам — до 10 000 м/с².
• Устойчивость к линейным нагрузкам — до 2000 м/с².

Перечисленные параметры определяют пригодность изделия для эксплуатации в условиях механических воздействий, характерных для подвижной и стационарной аппаратуры. Негерметичное исполнение подразумевает применение во внутренних и наружных условиях с защитой от пыли и влаги.

Применение

Соединитель 2РТ28П73Ш0-А применяется в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения. Он подходит для коммутации силовых и сигнальных цепей постоянного тока и низкой частоты, где требуются рабочие напряжения до 700 В и токи в широком диапазоне, определяемом выбранной комбинацией контактов.

Благодаря теплостойкости и стойкости к вибрационным, ударным и линейным нагрузкам изделие может использоваться в составе оборудования, подвергающегося интенсивным механическим воздействиям. Область применения охватывает внутренние и наружные условия при наличии защиты от пыли и влаги, что соответствует негерметичной конструкции серии 2РТ28.

При монтаже следует учитывать условный размер корпуса 28 мм, тип конкретного исполнения П73Ш0 и климатическое исполнение А. Совместимость с ответными частями определяется принадлежностью к серии 2РТ28 и соответствующему исполнению.
