Назначение

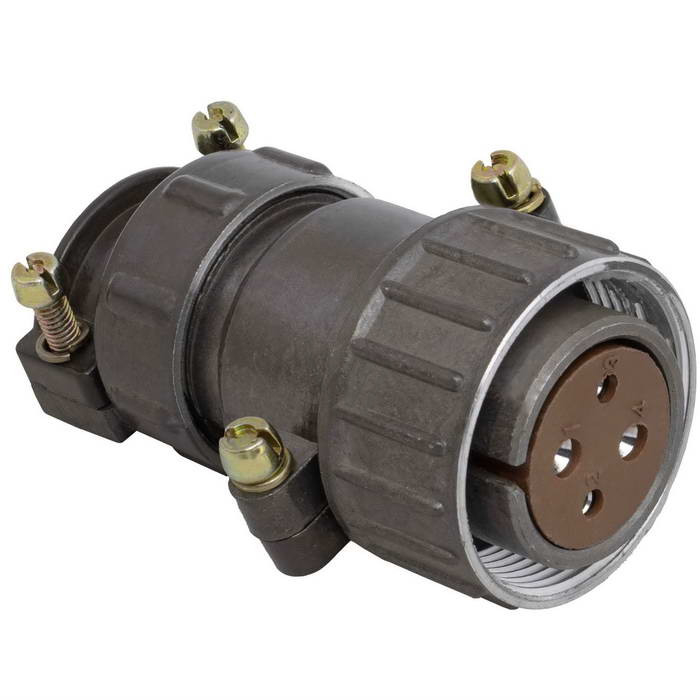

2РТ28П4НШ-А «5» — приборная вилка общего назначения из серии цилиндрических низкочастотных соединителей 2РТ28-А. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при передаче постоянного тока. Вилка применяется в составе разъёмных соединений, обеспечивая коммутацию цепей с высокими значениями рабочего тока.

Модель поставляется с приёмкой «5», что подтверждает её соответствие установленным требованиям качества для применения в ответственных изделиях. Артикул изделия — 4466.

Подтверждённые технические особенности

Конструкция вилки рассчитана на рабочий ток до 100 А и максимальное напряжение постоянного тока не более 700 В (амплитудное значение до 850 В). Контакты имеют диаметр 5,5 мм с серебряным покрытием, что обеспечивает стабильное электрическое соединение.

Основные электрические параметры:

• сопротивление контактов — не более 0,3 мОм;
• сопротивление изоляции в нормальных условиях — не менее 1000 МОм;
• выдерживаемое число циклов сочленения-расчленения — 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — не менее 20 лет.

Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, к механическим ударам одиночного действия с ускорением до 10 000 метров на секунду в квадрате и к линейным нагрузкам до 2000 метров на секунду в квадрате.

Применение и условия эксплуатации

Вилка подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ, рассчитанном на умеренный и холодный климат. Защита от пыли и воды обеспечивается при использовании потребителем.

Соединитель является негерметичным и не имеет патрубка для неэкранированного кабеля. Вилка применяется в составе серии 2РТ28-А для построения низкочастотных электрических соединений в радиоэлектронной и радиотехнической аппаратуре.

Приёмка «5» указывает на то, что изделие прошло приёмо-сдаточные испытания в установленном порядке. Категория товара — 2РТ28.
