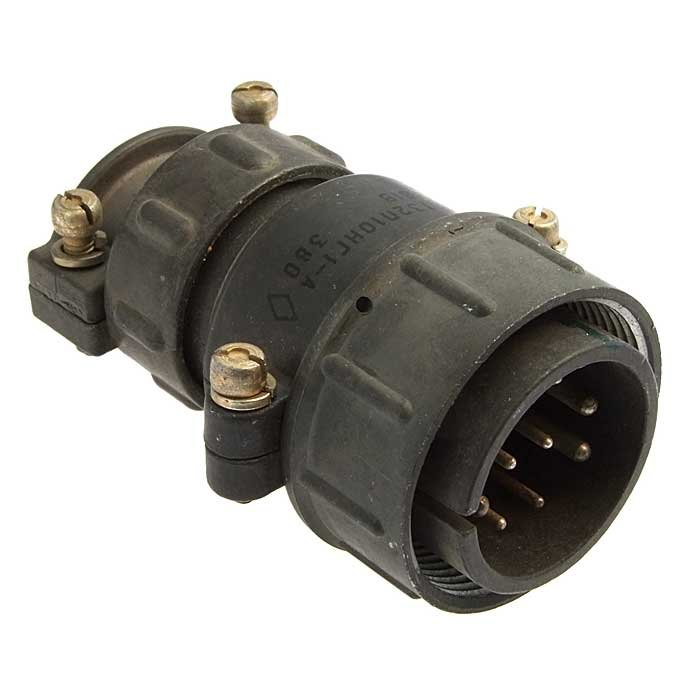

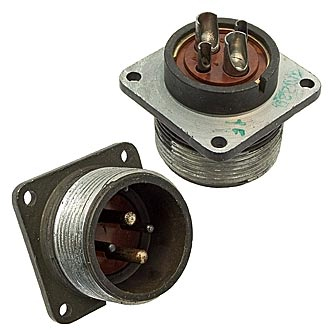

Назначение соединителя 2РТ28П4НГ-А

2РТ28П4НГ-А — это низкочастотный цилиндрический соединитель общего назначения из серии 2РТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения цепей и обеспечивает надёжную передачу рабочего тока и напряжения в составе приборных и кабельных сборок.

Соединитель относится к приборной части с прямым патрубком и предназначен для неэкранированного кабеля. В зависимости от варианта исполнения изделие может представлять собой розетку или вилку приборную. Конструкция предусматривает резьбовое соединение, что обеспечивает механическую фиксацию и стабильный электрический контакт при эксплуатации.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТ28П4НГ-А расшифровывается следующим образом: 2РТ — тип соединителя, 28 — условный размер корпуса, П — приборная часть с прямым патрубком, 4 — число контактов, НГ — исполнение для неэкранированного кабеля, А — модификация. Индекс «5» в наименовании соответствует приёмке «5».

Конструктивно соединитель выполнен в цилиндрическом корпусе с резьбовым соединением частей. Розетка или вилка приборная без патрубка (в зависимости от варианта) рассчитана на внутренние и наружные условия эксплуатации, включая защиту от пыли и влаги. Изделие выпускается во всеклиматическом исполнении.

Основные технические характеристики

• Количество контактов — 4.
• Диаметр контактов обычно составляет 5,5 мм, покрытие — серебряное.
• Рабочий ток достигает 100 А.
• Максимальное напряжение постоянного тока — не более 700 В.
• Сопротивление контактов — около 0,3 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Приёмка — «5».

Надёжность и условия эксплуатации

Соединитель 2РТ28П4НГ-А рассчитан на количество сочленений-расчленений до 500 циклов. Наработка составляет не менее 1000 часов, а срок хранения достигает 20 лет. Такие показатели подтверждают пригодность изделия для длительной эксплуатации в составе ответственной радиоэлектронной и радиотехнической аппаратуры.

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также одиночные удары с ускорением до 10 000 метров на секунду в квадрате. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Область применения

Благодаря сочетанию высокого рабочего тока, стойкости к вибрации, ударам и широкому температурному диапазону соединитель 2РТ28П4НГ-А применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей. Изделие подходит для внутренних и наружных условий, в том числе при воздействии пыли и влаги, что делает его пригодным для использования во всеклиматическом исполнении.

Соединитель может использоваться в составе приборных и кабельных сборок с неэкранированным кабелем. Резьбовое соединение обеспечивает механическую прочность и стабильность контакта, а серебряное покрытие контактов диаметром 5,5 мм способствует снижению переходного сопротивления и сохранению параметров в течение установленного срока службы и хранения.
