Назначение

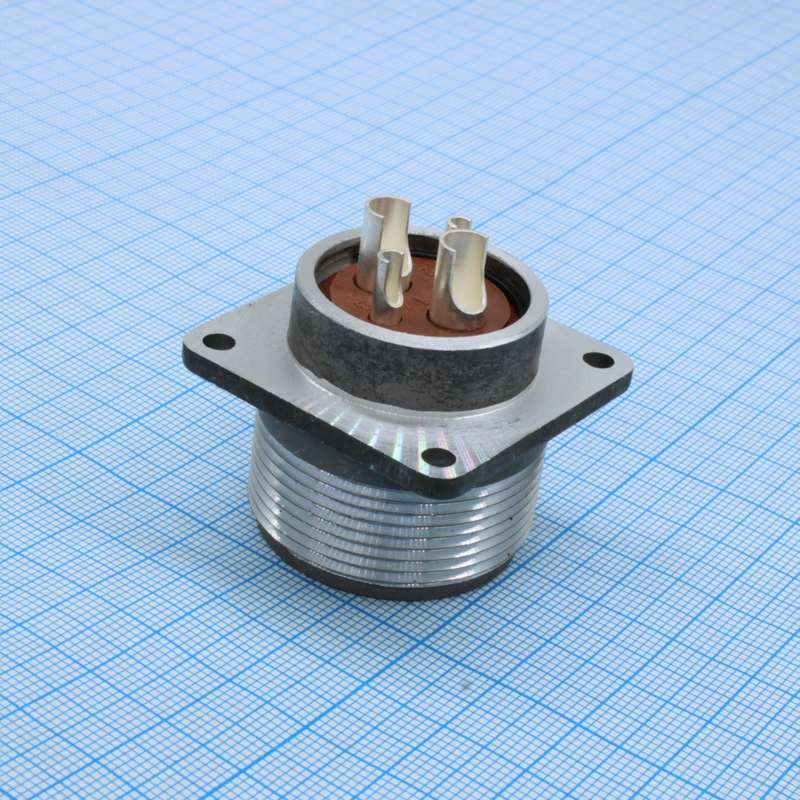

2РТ28П4ЭША «5» — приборная вилка блочного типа из серии цилиндрических низкочастотных разъёмов 2РТ. Изделие предназначено для электрического соединения в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения для работы в цепях постоянного и переменного тока.

Приборное исполнение означает, что вилка устанавливается непосредственно на блок или шасси аппаратуры, без патрубка для кабеля. Такое исполнение удобно для стационарных узлов, где требуется жёсткое крепление ответной части разъёма.

Расшифровка обозначения

Маркировка содержит полную информацию о конструкции и параметрах изделия:

• 2РТ — тип соединителя, низкочастотный цилиндрический разъём серии 2РТ;
• 28 — условный размер корпуса;
• П — приборное исполнение, часть без патрубка;
• 4 — количество контактов;
• ЭШ — экранированная модификация с пайкой;
• А — базовая версия исполнения.

Приемка «5» в обозначении товара указывает на категорию приёмки изделия в соответствии с характеристиками, заданными для данной позиции каталога.

Электрические характеристики

Разъём рассчитан на работу при напряжении до 700 В. Максимальная токовая нагрузка на один контакт достигает 50 А, а суммарная нагрузка по разъёму — до 100 А.

Сопротивление контакта не превышает 0,75 мОм, что обеспечивает стабильный электрический контакт при передаче тока. Сопротивление изоляции составляет не менее 1000 МОм в нормальных условиях эксплуатации.

Контакты имеют диаметр от 3,5 до 5,5 мм и серебряное покрытие, которое снижает переходное сопротивление и повышает надёжность соединения.

Надёжность и условия эксплуатации

Ресурс разъёма по сочленениям и расчленениям составляет до 500 циклов, наработка — не менее 1000 часов. Конструкция выдерживает механические удары с ускорением до 10 000 м/с² при одиночном воздействии и до 1500 м/с² при многократном, а также линейное ускорение до 2000 м/с².

Изделие предназначено для внутреннего и наружного применения с защитой от пыли и влаги. Климатическое исполнение — УХЛ, диапазон рабочих температур — от минус 60 до плюс 100 °C.

Область применения

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Экранированное исполнение с пайкой позволяет использовать его в цепях, где требуется защита от помех и надёжное паяное присоединение проводников. Приборное блочное исполнение подходит для монтажа на корпусах и шасси блоков, работающих в жёстких климатических и механических условиях.
