Назначение

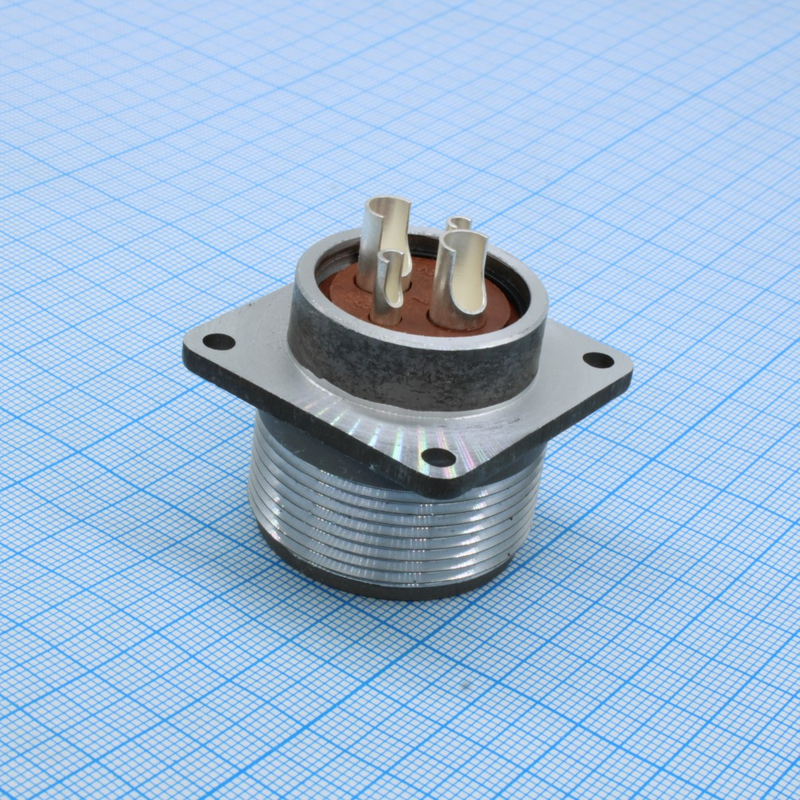

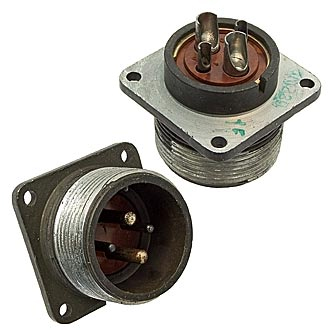

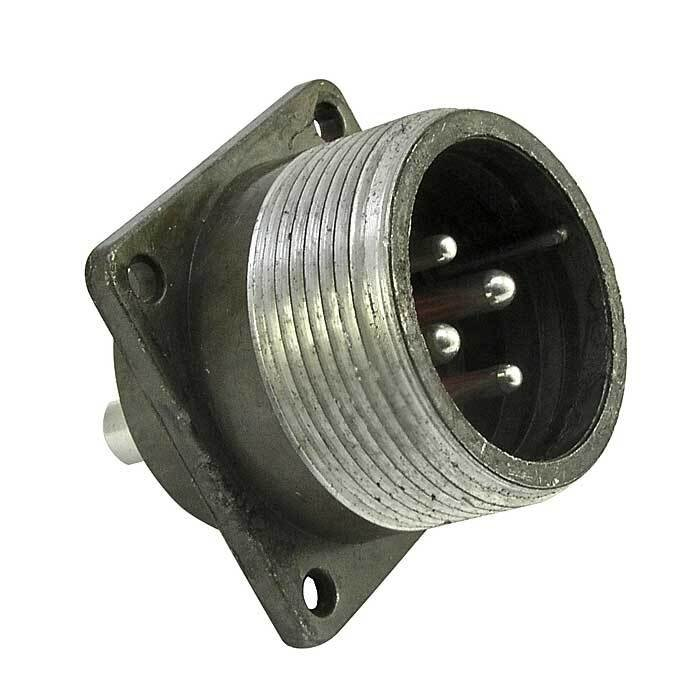

2РТ28П4ЭШ5-А вилка блочная относится к серии цилиндрических разъёмов 2РТ-А, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие представляет собой вилку блочного исполнения и входит в состав соединителей, которые включают две ответные части — вилки и розетки приборного или кабельного типа.

Разъёмы этой серии применяются в качестве соединителей общего назначения в радиоэлектронной и радиотехнической аппаратуре. Блочное исполнение вилки означает её установку непосредственно на блок или шасси аппаратуры, что обеспечивает удобное сочленение с ответной розеткой без применения промежуточных кабельных сборок.

Подтверждённые технические характеристики

Значения параметров, приведённые ниже, подтверждены данными о товаре и распространяются на изделие 2РТ28П4ЭШ5-А с учётом его принадлежности к серии 2РТ-А.

• Частота: до 3 МГц.
• Рабочий ток на контакт: не менее 0,2 А.
• Напряжение: не более 700 В.
• Сопротивление электрического контакта: зависит от покрытия и размера контакта (серебро или никель).
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Приёмка: «5».
• Температурный диапазон: от минус 60 градусов Цельсия до 100 градусов Цельсия.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях, характерных для радиоэлектронной и радиотехнической аппаратуры. По устойчивости к механическим и климатическим воздействиям заявлены следующие параметры.

• Синусоидальная вибрация: диапазон частот от 1 Гц до 1000 Гц, амплитуда ускорения 100 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: 10 000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия: 1500 метров на секунду в квадрате.
• Температурный диапазон: от минус 60 градусов Цельсия до 100 градусов Цельсия.

Конструктивные особенности и применение

Серия 2РТ-А представляет собой цилиндрические соединители нормальных габаритов. Вилка 2РТ28П4ЭШ5-А выполнена в блочном исполнении, что определяет её установку на аппаратуре. Ответной частью для вилки служит розетка соответствующего типа — приборная или кабельная, что позволяет компоновать соединения как внутри блока, так и при подключении внешних цепей.

Покрытие и размер контактов влияют на сопротивление электрического контакта: в серии предусмотрены исполнения с серебряным или никелевым покрытием контактов. Это позволяет подбирать вариант соединителя под конкретные требования по переходному сопротивлению.

Область применения изделия — соединители общего назначения в радиоэлектронной и радиотехнической аппаратуре. Вилка пригодна для эксплуатации при температуре от минус 60 градусов Цельсия до 100 градусов Цельсия, выдерживает синусоидальную вибрацию с ускорением до 100 метров на секунду в квадрате и механические удары одиночного и многократного действия с указанными выше ускорениями. Ресурс изделия составляет 500 сочленений-расчленений при минимальной наработке 1000 часов.

Комплектация и маркировка

Артикул изделия — 4474. Категория — 2РТ28. Приёмка — «5». Сведения о производителе, стране производства, комплектации, гарантии и наличии в предоставленных данных не указаны.
