Назначение и область применения

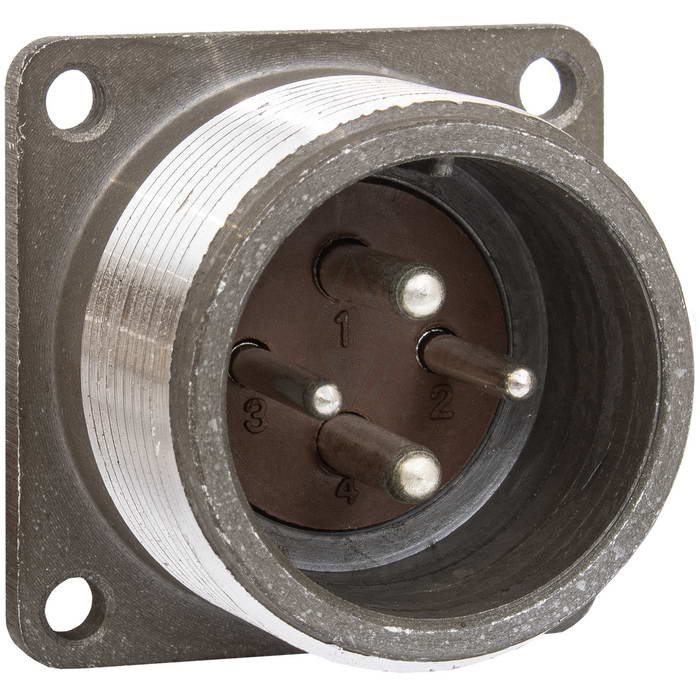

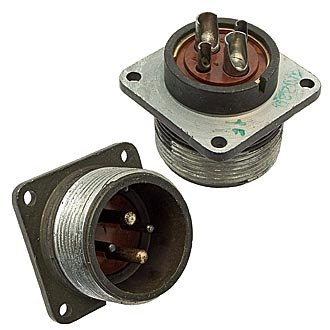

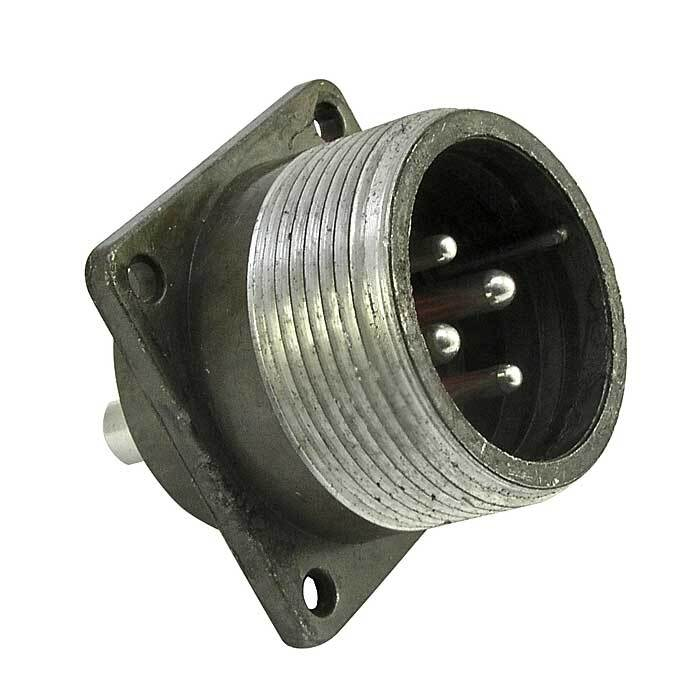

Кабельная розетка 2РТ28П4ЭШ-А «5» представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТ, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для разъёмного соединения экранированных кабелей с блочной частью аппаратуры и обеспечивает надёжный электрический контакт в условиях стационарной и подвижной эксплуатации.

Розетка ориентирована на использование в устройствах, где требуется стабильная передача сигналов и электропитания при значительных механических и климатических воздействиях. Конструкция с прямым патрубком и гайкой под экранированный кабель позволяет выполнять аккуратный монтаж кабельных сборок с сохранением экранирования по всей длине соединения.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РТ28П4ЭШ-А содержит информацию о ключевых параметрах соединителя:

• 2РТ — тип цилиндрического низкочастотного соединителя;
• 28 — условный типоразмер корпуса;
• П — прямой патрубок для подвода кабеля;
• 4 — количество контактов;
• ЭШ — наличие гайки патрубка для экранированного кабеля;
• А — модификация исполнения.

Корпус розетки выполнен с резьбовым сочленением, что обеспечивает плотную и виброустойчивую фиксацию ответной части. Контакты покрыты серебром, что способствует низкому переходному сопротивлению и стабильной работе при многократных коммутациях. Метод монтажа — пайка, что позволяет выполнять качественное присоединение проводников при сборке кабельных изделий.

Электрические параметры

Розетка рассчитана на максимальное рабочее напряжение постоянного тока до 700 В. Рабочий ток зависит от диаметра контактов: для контактов диаметром 2,5 мм допустимый ток составляет 25 А, для контактов диаметром 3,5 мм — 50 А. Сопротивление электрических контактов не превышает 1 мОм для контактов 2,5 мм и 0,75 мОм для контактов 3,5 мм. Сопротивление изоляции составляет не менее 1000 МОм, что гарантирует надёжное разделение цепей и исключает токи утечки.

Изделие выдерживает не менее 500 циклов сочленения и расчленения, минимальная наработка составляет 1000 часов. Такие показатели подтверждают пригодность розетки для многократного использования в аппаратуре с периодическим обслуживанием и заменой кабельных сборок.

Условия эксплуатации и климатическая стойкость

Соединитель предназначен для работы в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что позволяет применять его в аппаратуре, эксплуатируемой на больших высотах и в условиях разрежённой атмосферы.

Розетка устойчива к воздействию синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате, одиночным ударам с ускорением до 10000 метров на секунду в квадрате и линейному ускорению 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для умеренного и холодного климата.

Габаритные размеры

Габаритные размеры розетки составляют 49,1 на 38,5 на 58,1 мм. Компактные размеры позволяют размещать соединитель в ограниченных монтажных пространствах радиоэлектронных блоков и кабельных трасс.

Приёмка изделия соответствует категории «5», что определяет установленный уровень контроля качества и приёмки на предприятии-изготовителе. Розетка 2РТ28П4ЭШ-А «5» является комплектующим изделием для профессиональной радиоэлектронной аппаратуры и обеспечивает стабильное соединение в составе ответственных электрических цепей.
