Назначение изделия

2РТ28П4ЭГА ВИЛКИ БЛОЧНЫЕ «5» — это блочные вилки из серии низкочастотных цилиндрических соединителей 2РТ. Изделие предназначено для подключения электрических цепей в промышленной и технической аппаратуре. Вилки относятся к негерметичным разъемам общего назначения, оснащены патрубком для экранированного кабеля и прямым выводом. Такое исполнение делает их пригодными для применения в радиоэлектронных устройствах, где требуется надежное электрическое соединение при воздействии вибрации и перепадов температур.

Вид приемки «5» соответствует повышенным требованиям ВП (военно-промышленным) и ПЗ (предприятий заточения), что подтверждает пригодность изделия для ответственных областей применения.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модификации соединителя. Значения следует учитывать при подборе разъема под конкретную схему монтажа.

• Количество контактов: 4, диаметр контакта типично 2,5 мм.
• Рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка на контакт: от 35 до 50 А.
• Сопротивление контактов: не более 1 мОм.
• Диапазон рабочих температур: от минус 60 °C до плюс 100–110 °C.
• Масса изделия: около 95 г.
• Габариты: зависят от модификации, для аналогичных изделий примерно 39 на 25 на 25 мм.

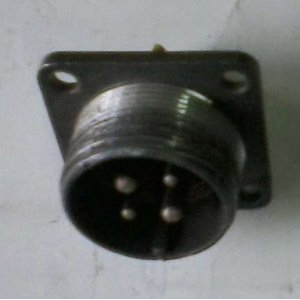

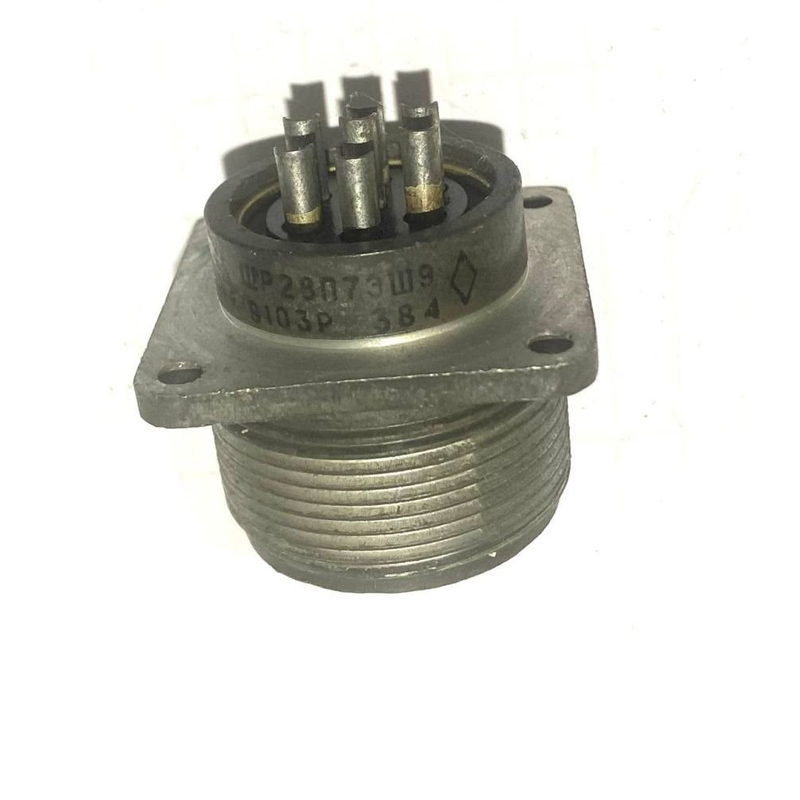

Корпус вилки выполнен из алюминиевого сплава, изоляция — карболитовая. Соединение резьбовое, монтаж объемный. Типичный внешний вид включает черный пластиковый корпус, резиновый уплотнитель и четыре штыревых контакта.

Условия эксплуатации и надежность

Соединители этой серии рассчитаны на жесткие механические воздействия. Они выдерживают линейное ускорение до 2000 метров на секунду в квадрате, механические удары до 10 000 метров на секунду в квадрате (одиночные) и до 1500 метров на секунду в квадрате (многократные), а также вибрацию в диапазоне от 1 до 5000 Гц.

Ресурс изделия составляет 500 циклов соединений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет. Климатическое исполнение всеклиматическое (В), допускается относительная влажность до 98 процентов при температуре плюс 20 °C.

Применение

Вилки используются в электрических цепях переменного и постоянного тока для надежного соединения в аппаратуре с повышенными требованиями к вибрации и температуре. Благодаря четырем силовым контактам и высокому рабочему напряжению изделие подходит для коммутации цепей питания и сигнальных линий в промышленном и специальном оборудовании.

Производители, такие как АО «Завод Элекон», обеспечивают соответствие техническим условиям, например ГЕ0.364.120 ТУ. Артикул изделия — 4472, категория — 2РТ28.
