Назначение

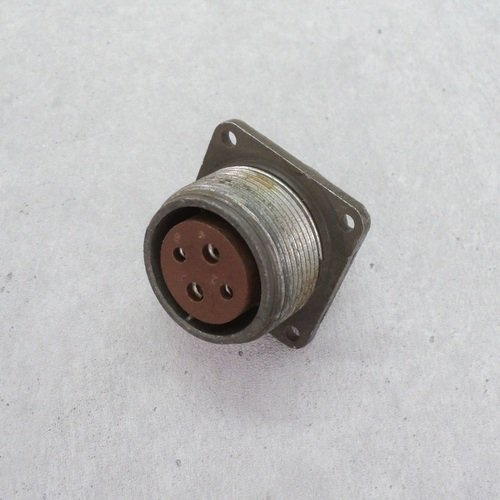

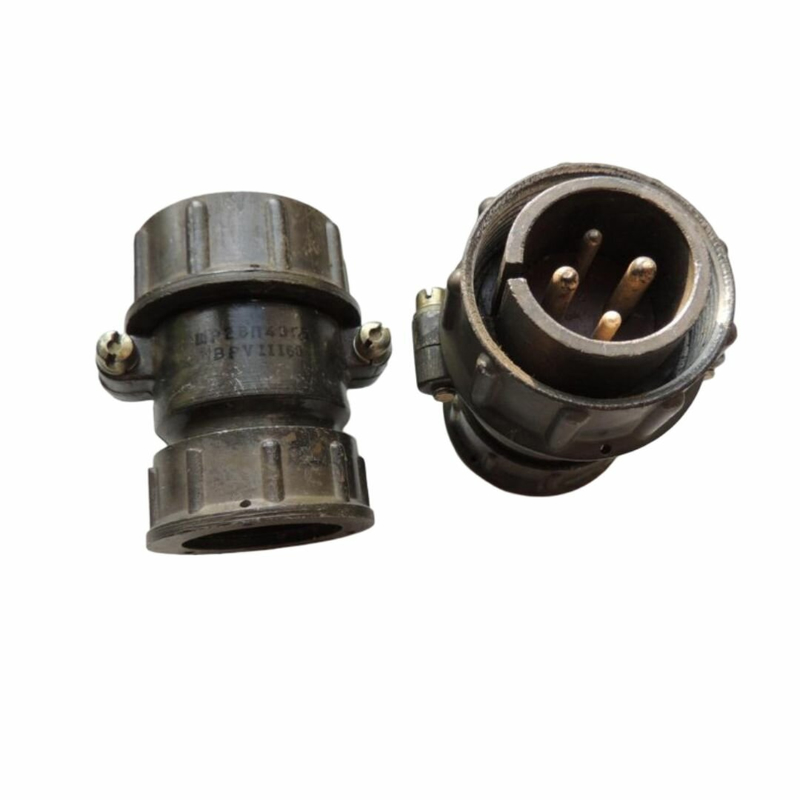

2РТ28П4ЭГ5-А (ШР28П4ЭГ5) — блочная приборная розетка из серии низкочастотных цилиндрических соединителей ШР с резьбовым соединением. Изделие предназначено для электрического соединения цепей радиоэлектронной и радиотехнической аппаратуры, где требуется передача сигналов и тока при повышенных нагрузках. Розетка имеет прямой вывод под экранированный кабель и проходной диаметр 33 мм.

Конструкция относится к климатическому исполнению УХЛ и рассчитана на эксплуатацию в составе стационарной и бортовой аппаратуры. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к соединителям данной категории.

Подтверждённые технические особенности

Контактная система

• Всего 4 контакта: 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.
• Токовая нагрузка: до 35 А на контакт диаметром 2,5 мм и до 50 А на контакт диаметром 3,5 мм.
• Общая нагрузка соединителя — до 150 А.
• Сечение подсоединяемого провода: до 3 мм² и до 13 мм².
• Сопротивление контакта: не более 0,001 Ом и не более 0,00075 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Электрические параметры

• Максимальное рабочее напряжение — 850 В для цепей постоянного и переменного тока частотой до 3 МГц.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель работоспособен при температурах от минус 60 °C до плюс 60 °C с учётом перегрева контактов до плюс 110 °C. Изделие устойчиво к пониженному давлению до 1,3·10⁻⁴ Па.

Механические нагрузки, которые выдерживает розетка, включают вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с², одиночные удары до 5000 м/с² и многократные удары 350 м/с², а также линейное ускорение 2000 м/с².

Применение и надёжность

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре климатического исполнения УХЛ. Резьбовое соединение обеспечивает надёжную фиксацию сочленённых частей, а прямое исполнение вывода рассчитано на подключение экранированного кабеля с проходным диаметром 33 мм.

Масса изделия — не более 63 г. Срок сохраняемости — 15 лет. Указанные значения подтверждают пригодность 2РТ28П4ЭГ5-А (ШР28П4ЭГ5) для длительной эксплуатации в составе ответственных электротехнических и радиотехнических комплексов.
