Назначение изделия

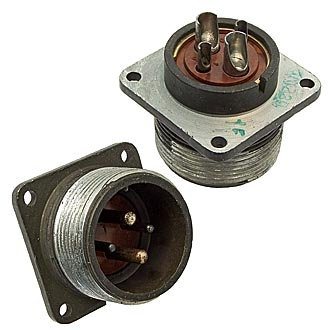

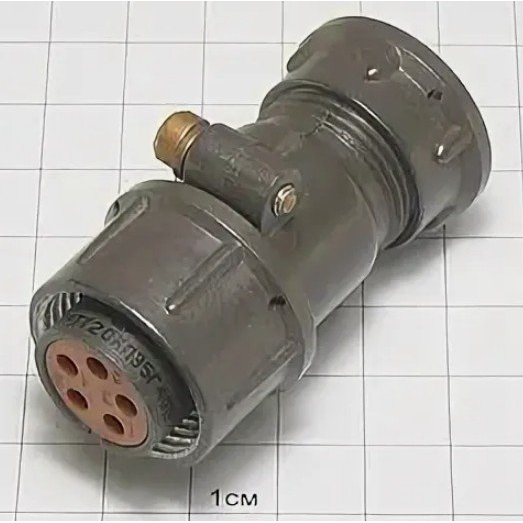

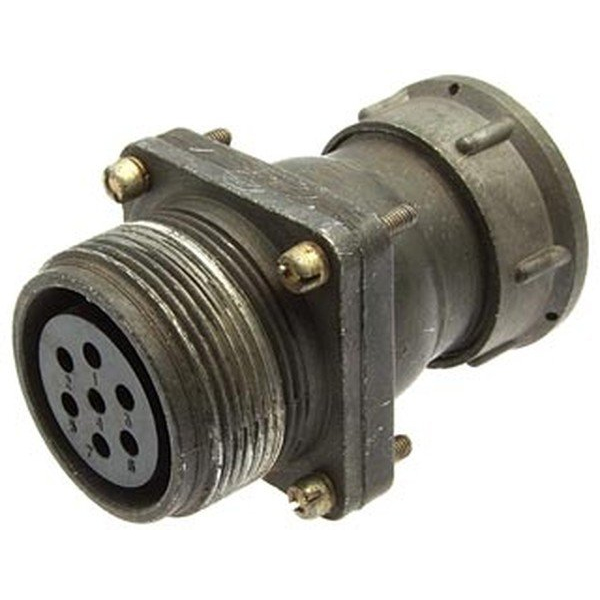

2РТ28П4ЭГ-А «5» — приборная розетка цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре и используется как соединитель общего назначения. Конструкция выполнена без патрубка и оснащена гайкой для экранированного кабеля, что обеспечивает механическое крепление кабельной части и сохранение экранирующих свойств соединения.

Данный соединитель относится к категории приборных розеток, то есть устанавливается на корпусе прибора или блока аппаратуры и служит для подключения ответной кабельной части. Приёмка изделия выполнена по категории «5», что подтверждает соответствие требованиям приёмо-сдаточных испытаний, установленных для данной серии соединителей.

Подтверждённые технические характеристики

Электрические параметры изделия рассчитаны на работу в цепях постоянного тока с максимальным рабочим напряжением не более 700 В. Рабочий ток на один контакт достигает 50 А. Количество контактов — 4 штуки. Контакты выполнены диаметром 3,5 мм с серебряным покрытием, что обеспечивает стабильное переходное сопротивление.

• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Рабочий ток на контакт — до 50 А.
• Количество контактов — 4 штуки.
• Диаметр контактов — 3,5 мм, покрытие — серебряное.
• Сопротивление контактов — 0,75 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Указанные значения относятся к электрическим характеристикам соединителя и определяют области его применения в силовых и сигнальных цепях аппаратуры. Низкое сопротивление контактов и высокое сопротивление изоляции подтверждают пригодность изделия для ответственных соединений, где требуется минимизация потерь и надёжная развязка цепей.

Надёжность и ресурс работы

Ресурсные характеристики соединителя подтверждены следующими значениями:

• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 20 лет.

Такие параметры позволяют использовать изделие в аппаратуре, рассчитанной на длительную эксплуатацию с ограниченным числом коммутаций, а также в составе изделий, подлежащих продолжительному хранению. Срок сохраняемости не менее 20 лет подтверждает устойчивость соединителя к длительному нахождению в условиях складского хранения без потери рабочих свойств.

Климатическое исполнение и условия эксплуатации

Изделие выпускается в климатическом исполнении УХЛ. Такое исполнение допускает применение соединителя как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Сочетание исполнения УХЛ с конструктивным исполнением с гайкой для экранированного кабеля позволяет применять розетку в составе аппаратуры, работающей в широком диапазоне температур и условий окружающей среды умеренного и холодного климата.

Механическая стойкость

Соединитель рассчитан на эксплуатацию в условиях механических нагрузок. Подтверждённые испытания и параметры:

• Синусоидальная вибрация в диапазоне от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате.
• Механический удар одиночного действия — 10 000 метров на секунду в квадрате.
• Механический удар многократного действия — 1500 метров на секунду в квадрате.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Перечисленные параметры свидетельствуют о пригодности изделия для аппаратуры, подвергающейся вибрационным и ударным воздействиям, а также для работы при пониженном атмосферном давлении, что характерно для авиационной и другой техники, эксплуатируемой в сложных условиях.

Применение

2РТ28П4ЭГ-А «5» применяется в радиоэлектронной и радиотехнической аппаратуре в качестве приборной розетки цилиндрического низкочастотного соединителя общего назначения. Изделие подходит для монтажа на корпусах приборов и блоков, где требуется подключение экранированного кабеля с фиксацией гайкой. Благодаря четырём контактам диаметром 3,5 мм с серебряным покрытием, рабочему току до 50 А на контакт и рабочему напряжению до 700 В соединитель может использоваться в цепях питания и сигнальных цепях аппаратуры.

Климатическое исполнение УХЛ и подтверждённая механическая стойкость допускают применение изделия как во внутренних, так и в наружных условиях при защите от пыли и влаги, а также в составе оборудования, работающего при вибрации, ударах, линейных ускорениях и пониженном атмосферном давлении. Артикул изделия — 4469, категория — 2РТ28, приёмка — «5».
