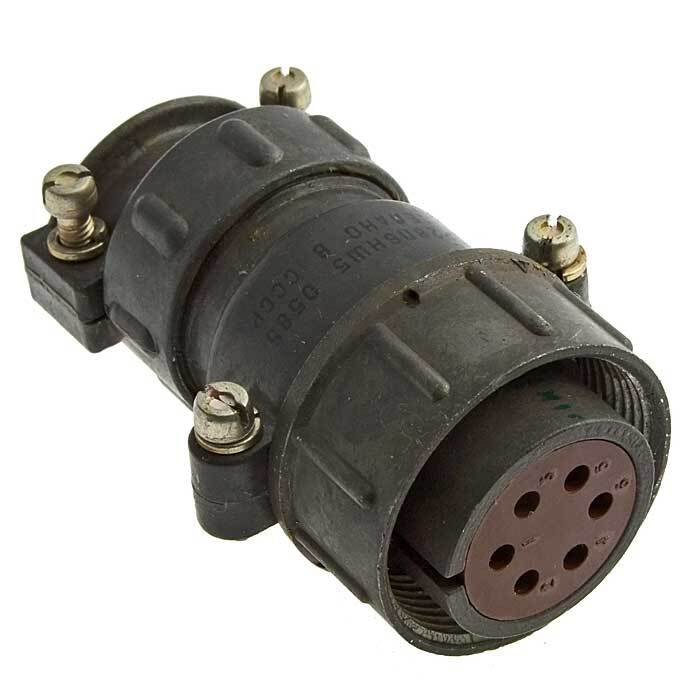

Назначение соединителя 2РТ28П2НШ7А

Соединитель 2РТ28П2НШ7А (артикул 4454) — это негерметичный электрический соединитель типа 2РТ с условным размером корпуса 28, выполненный в виде кабельной розетки общего назначения. изделие предназначено для создания разъёмных электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Основная задача соединителя — обеспечить надёжную коммутацию цепей питания и сигнальных линий в стационарной и подвижной аппаратуре, в том числе при повышенных механических нагрузках и в условиях УХЛ‑климатики (внутренний и наружный монтаж при защите от пыли и воды со стороны потребителя).

Расшифровка условного обозначения

Обозначение 2РТ28П2НШ7А построено по типовой схеме серии 2РТ и содержит следующую информацию.

• 2РТ — тип разъёма (приборный либо кабельный) серии 2РТ.
• 28 — условный размер корпуса соединителя.
• П — конструктивное исполнение с прямым патрубком.
• 2 — количество контактов в соединителе.
• Н — исполнение, предназначенное для неэкранированного кабеля.
• Ш — часть соединителя «розетка» (для приборной части возможно исполнение «вилка»).
• 7 — сочетание контактов: два контакта диаметром 3,5 мм.
• А — обозначение материала изолятора.

Электрические характеристики

Соединитель рассчитан на рабочий ток до 50 А на соединитель. Максимальное рабочее напряжение постоянного тока составляет не более 700 В. Контакты имеют диаметр 3,5 мм и покрытие серебро, сопротивление контакта — не более 0,75 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

• Рабочий ток на соединитель — до 50 А.
• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Диаметр контактов — 3,5 мм, покрытие — серебро.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Механические и эксплуатационные параметры

Ресурс соединителя по количеству сочленений‑расчленений составляет не менее 500 циклов. Минимальная наработка — порядка 1000 часов. Срок сохраняемости изделия — не менее 20 лет. Соединитель рассчитан на воздействие вибрации и ударных нагрузок (единичных и многократных механических ударов), что позволяет применять его в условиях подвижных объектов и виброопасных мест.

Области применения

Благодаря совокупности характеристик соединитель 2РТ28П2НШ7А применяется в радиоэлектронной и радиотехнической аппаратуре, в стационарных и подвижных установках, где требуются разъёмные соединения с повышенной механической стойкостью. Условия эксплуатации соответствуют УХЛ‑климатике при внутреннем и наружном монтаже, при условии защиты от пыли и воды со стороны потребителя. Соединитель также может использоваться в составе комплектов совместно с ответными частями серии 2РТ28, например в типовых наборах вида ил‑2‑2РТ28П2НШ7‑А, если это предусмотрено схемой сборки.
