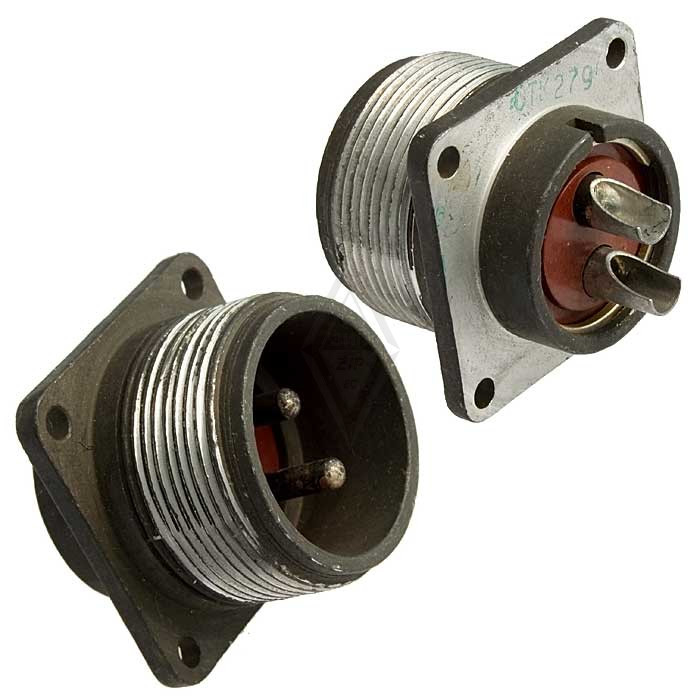

Назначение соединителя 2РТ28П2НШ7

Соединитель 2РТ28П2НШ7 (артикул 4452) категории 2РТ28 представляет собой кабельную розетку, входящую в состав электрических соединителей типа 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Конструктивно соединитель состоит из двух частей — вилки и розетки; розетка может выполняться как кабельной, так и приборной.

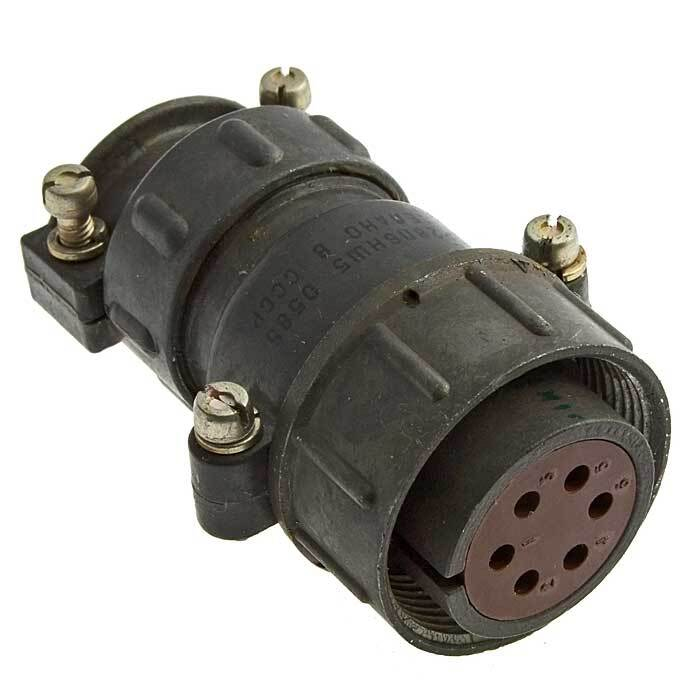

Поставляемое исполнение 2РТ28П2НШ7 является кабельной розеткой с прямым патрубком и гайкой для неэкранированного кабеля. Сочленение с ответной частью — резьбовое.

Подтверждённые технические характеристики

• Тип соединителя: 2РТ
• Условный размер корпуса: 28
• Тип патрубка: прямой
• Вид гайки патрубка: для неэкранированного кабеля
• Количество контактов: 2
• Диаметр контактов: 3,5 мм
• Покрытие контактов: серебро или никель
• Сопротивление контактов: не более 0,75 мОм
• Максимальная токовая нагрузка на один контакт: до 50 А
• Максимальная общая токовая нагрузка: до 100 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Климатическое исполнение: УХЛ
• Сочленение: резьбовое
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: до 500
• Приёмка: «5»

Приёмка «5» подтверждает, что изделие прошло испытания и приёмку в соответствии с установленными требованиями к данной категории продукции.

Область применения

Соединители типа 2РТ применяются в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения. Розетка 2РТ28П2НШ7 может эксплуатироваться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды.

Соединитель обеспечивает надёжную коммутацию силовых и сигнальных цепей, в том числе при работе с токами до 50 А на контакт. Резьбовое сочленение и климатическое исполнение УХЛ позволяют использовать изделие в составе стационарного и мобильного оборудования, где требуется разъёмное соединение кабеля.

Совместимость и аналоги

Соединители серии 2РТ28 взаимосочленяемы с другими типами соединителей, в том числе ШР, 2РТ-А, 2РТТ и ШРГ. Это обеспечивает взаимозаменяемость розетки 2РТ28П2НШ7 в составе уже эксплуатируемого оборудования, где применяются перечисленные серии соединителей.

При подборе ответной части необходимо учитывать условный размер корпуса 28, количество и диаметр контактов, а также тип патрубка и вид гайки, чтобы обеспечить корректное сочленение и соответствие условиям эксплуатации.

Эксплуатационные особенности

1. Резьбовое сочленение обеспечивает механическую фиксацию вилки и розетки и стабильность электрического контакта.
2. Покрытие контактов серебром или никелем способствует снижению переходного сопротивления и повышению коррозионной стойкости.
3. Сопротивление изоляции не менее 5000 МОм подтверждает высокие изолирующие свойства изделия в нормальных условиях.
4. Ресурс по сочленениям-расчленениям до 500 циклов и минимальная наработка 1000 часов определяют область применения в аппаратуре с умеренной частотой коммутации.
5. Исполнение УХЛ допускает работу в макроклиматических районах с умеренным и холодным климатом.

Таким образом, розетка 2РТ28П2НШ7 с приёмкой «5» представляет собой двухконтактный кабельный соединитель общего назначения для силовых и сигнальных цепей радиоэлектронной и радиотехнической аппаратуры.
