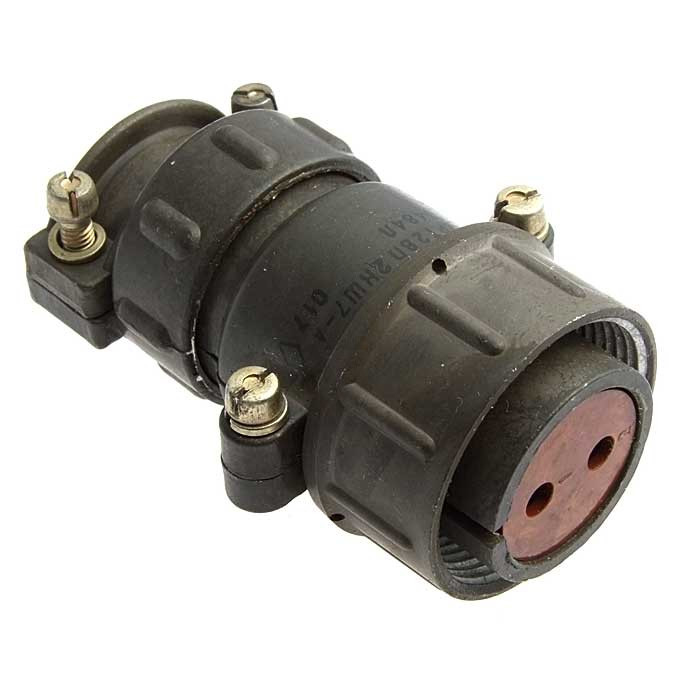

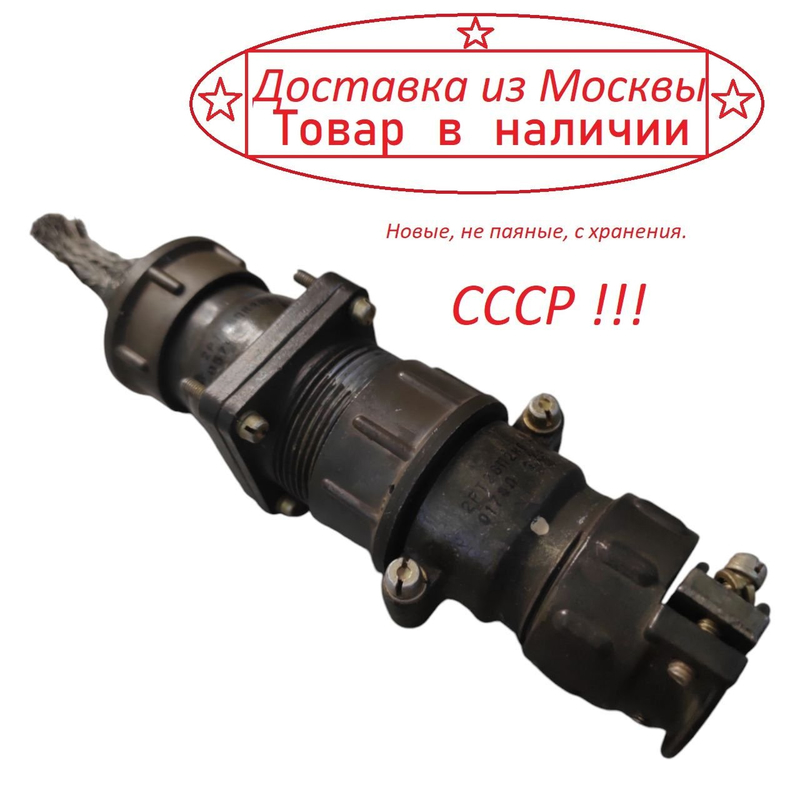

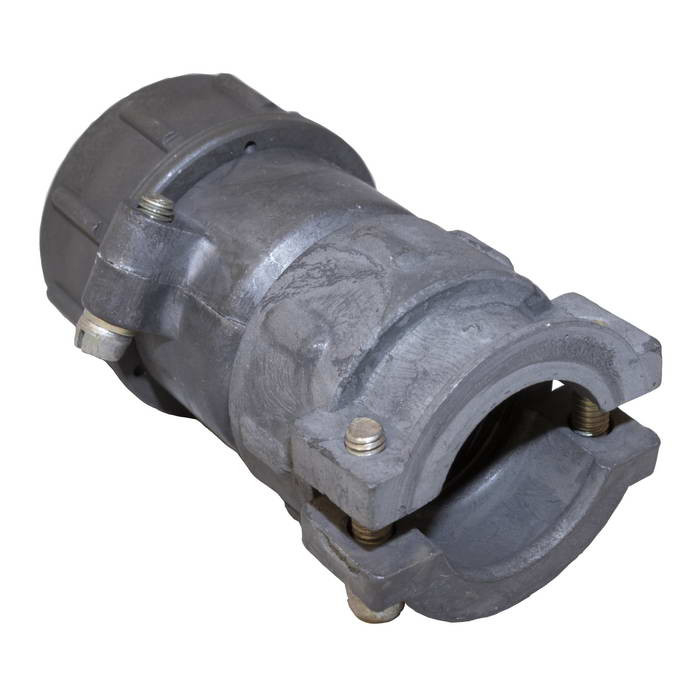

Назначение соединителя 2РТ28П2НГ7-А

2РТ28П2НГ7-А — это разъёмный соединитель общего назначения из серии 2РТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре, включая системы рефрижерации и HVAC. Изделие применяется в качестве розетки приборной или вилки кабельной в аппаратуре с высокими требованиями к надёжности, в том числе в промышленных компрессорах и системах управления.

Артикул товара — 4451, категория — 2РТ28. Производитель в предоставленных данных не указан.

Расшифровка обозначения модели

Обозначение 2РТ28П2НГ7-А построено по стандартной схеме серии и читается следующим образом:

• 2РТ — тип соединителя;
• 28 — условный размер корпуса;
• П — приборная часть без патрубка (либо кабельная вилка с прямым патрубком — в зависимости от модификации);
• 2 — количество контактов;
• Н — покрытие контактов никелем;
• Г — гайка для фиксации;
• 7 — диаметр контактов 3,5 миллиметра;
• А — дополнительное обозначение по материалу изолятора.

Технические характеристики

Соединитель рассчитан на 2 контакта диаметром 3,5 миллиметра. Сопротивление контактов составляет не более 0,75 мОм, максимальная токовая нагрузка — до 50 А на контакт, общая — до 100 А. Рабочее напряжение — до 850 В, сопротивление изоляции — не менее 5000 МОм.

Ресурс изделия включает 500 циклов сочленения-расчленения и наработку 1000 часов. Сочетание никелевого покрытия контактов и гайки для фиксации обеспечивает стабильное переходное сопротивление при многократных переподключениях.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение — УХЛ. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия. Соединитель негерметичный, монтаж выполняется пайкой, сочленение — резьбовое. Срок сохраняемости составляет 15–20 лет.

Механическая стойкость

Изделие выдерживает следующие нагрузки:

• синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 метров на секунду в квадрате (30 g);
• одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g);
• многократные удары с ускорением 350 метров на секунду в квадрате (35 g).

Дополнительно соединитель подходит для работы при пониженном давлении — до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение

Благодаря высокой токовой нагрузке на контакт и стойкости к вибрации и ударам, 2РТ28П2НГ7-А востребован в аппаратуре, где требуется надёжное электрическое соединение силовых цепей. Типовые области применения:

1. радиоэлектронная и радиотехническая аппаратура;
2. системы рефрижерации и HVAC;
3. промышленные компрессоры;
4. системы управления с повышенными требованиями к надёжности.

Соединитель монтируется пайкой и фиксируется резьбовым сочленением с помощью гайки, что упрощает обслуживание и замену узлов без демонтажа всей аппаратуры.
