Назначение соединителя 2РТ28П2НГ7-А «5»

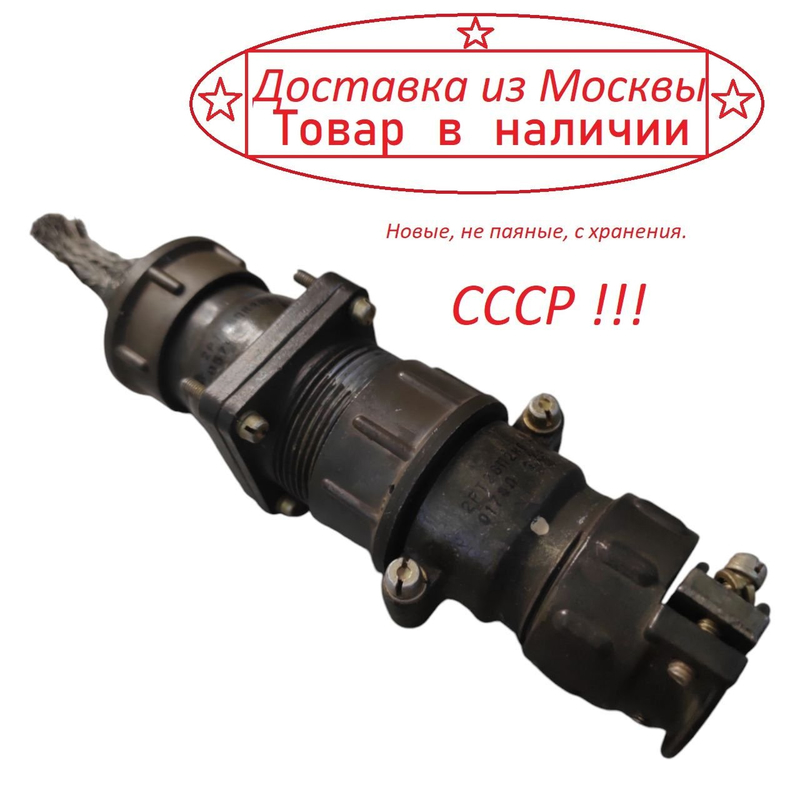

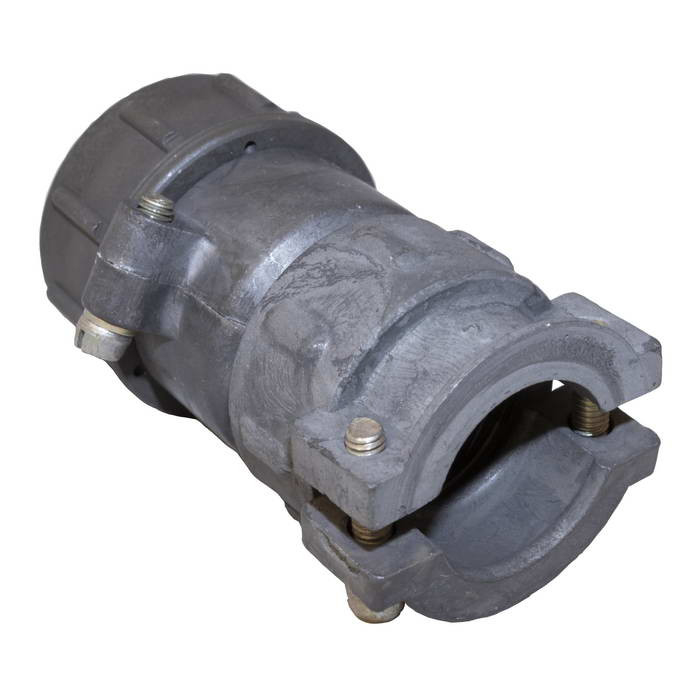

Соединитель 2РТ28П2НГ7-А «5» представляет собой цилиндрический разъём типа 2РТ-А общего назначения. Он предназначен для использования в радио- и радиотехнической аппаратуре, а также в промышленных электрических цепях. Основная задача изделия — обеспечение надёжного электрического соединения между кабелем и блоками или приборами.

Разъём выполнен в приборном (кабельном) исполнении, то есть рассчитан на подключение кабеля к оборудованию. Такое исполнение делает его востребованным в тех случаях, когда требуется быстрая и удобная коммутация при сохранении стабильных электрических параметров.

Подтверждённые технические особенности

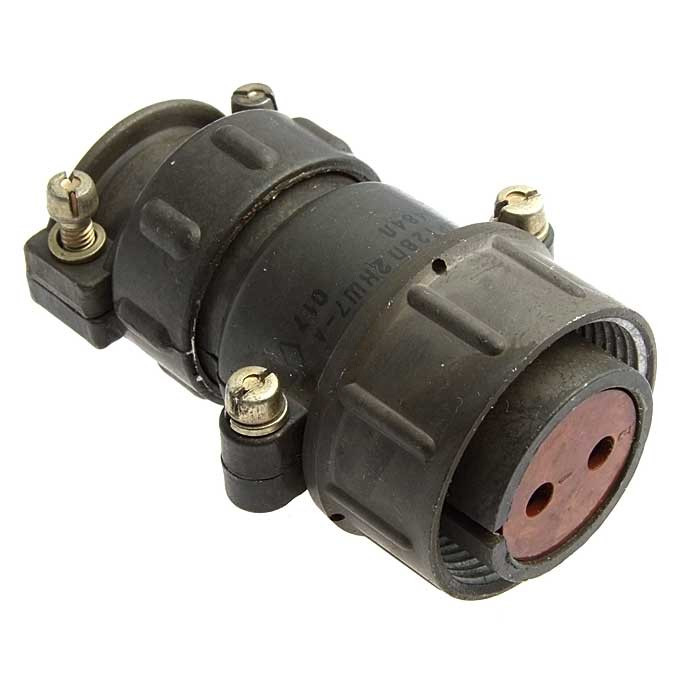

Конструкция соединителя включает два токопроводящих контакта с диаметром около 3,5 мм. Исполнение «Н» указывает на то, что разъём негерметичный: он не рассчитан на герметичное соединение при воздействии избыточного давления или вакуума. Это важно учитывать при выборе условий эксплуатации.

• Рабочий ток — до 50 А на пару контактов.
• Максимальное рабочее напряжение постоянного тока — не более примерно 700 В.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Контакты покрыты серебром, что обеспечивает малое переходное сопротивление и хорошую коррозионную стойкость.
• Ресурс — 500 циклов сочленения–расчленения.
• Срок сохраняемости — не менее 20 лет, что типично для стандартных разъёмов 2РТ-А.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Применение и условия эксплуатации

Благодаря сочетанию высокого рабочего тока и умеренного рабочего напряжения, соединитель 2РТ28П2НГ7-А «5» подходит для силовых и сигнальных цепей в составе радиоэлектронной аппаратуры. Его применяют в промышленных электрических цепях, где требуется передача значительного тока при сохранении компактных размеров разъёма.

Серебряное покрытие контактов снижает потери на переходном сопротивлении и повышает устойчивость к коррозии, что продлевает срок службы изделия. Ресурс в 500 циклов сочленения–расчленения и срок сохраняемости не менее 20 лет делают разъём удобным для оборудования, которое предполагает периодическое подключение и отключение кабелей.

Негерметичное исполнение «Н» означает, что соединитель не следует применять в условиях избыточного давления или вакуума, а также в средах, требующих полной герметичности. При соблюдении этого ограничения изделие обеспечивает стабильные электрические характеристики в нормальных климатических условиях.

Артикул товара — 4450. Изделие относится к категории 2РТ28. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах отсутствуют.
