Назначение

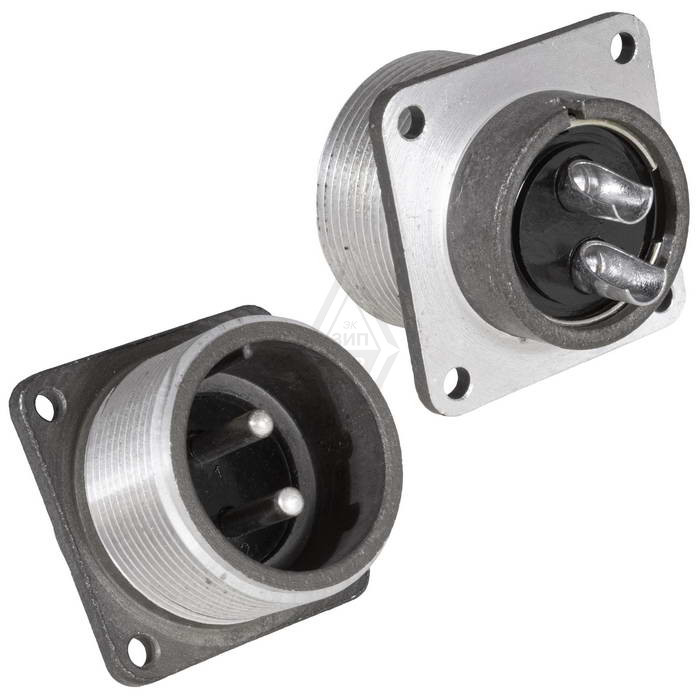

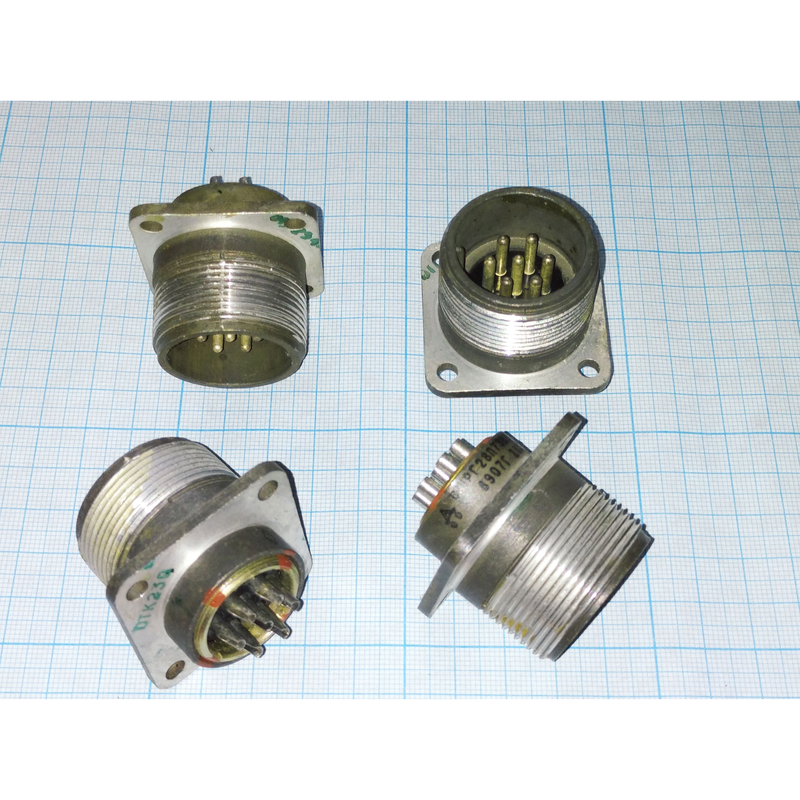

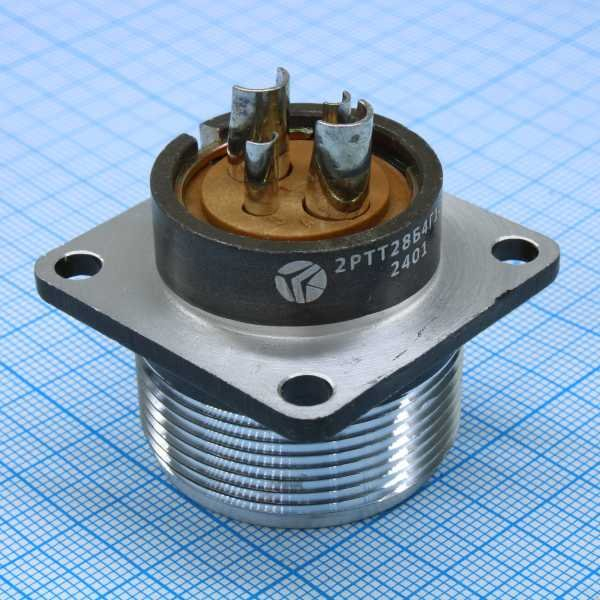

2РТ28П2ЭШ7А — это блочная (приборная) вилка разъёма серии 2РТ для силовых цепей. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Вилка предназначена для работы в цепях постоянного и переменного тока в составе блоков и шкафов аппаратуры, где требуется разъёмное соединение с повышенной надёжностью.

Допускается использование внутри помещений и снаружи при обеспечении защиты от пыли и влаги со стороны потребителя. Климатическое исполнение — УХЛ.

Расшифровка обозначения

Маркировка 2РТ28П2ЭШ7А построена по стандартной схеме, принятой для данной серии разъёмов:

• 2РТ — тип низкочастотного цилиндрического разъёма (семейство 2РТ28).
• 28 — условный размер корпуса (диаметр фланца или корпуса).
• П — приборная (блочная) часть, исполнение без патрубка.
• 2 — количество контактов: 2 силовых контакта увеличенного диаметра.
• Э — концевое исполнение под экранируемый кабель либо экранированное подключение пары.
• Ш — вилка (штыревые контакты).
• 7 — сочетание (ключ) контактов и ориентация вкладыша относительно корпуса.
• А — исполнение по ТУ (вариант конструкции или приёмки в рамках данной серии).

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного изделия и серии 2РТ28 в целом.

• Количество контактов: 2 шт, диаметр контакта около 3,5 мм (силовые контакты).
• Максимальный ток на один контакт: до 50 А.
• Суммарная токовая нагрузка по двум контактам: до 100 А.
• Максимальное рабочее напряжение (постоянное): порядка 700 В.
• Сопротивление одного контакта — не более 0,75 мОм.
• Изоляция и контактная группа рассчитаны на низкочастотные цепи: силовое питание, ввод мощности и аналогичные применения.
• Диапазон рабочих температур для серии 2РТ28 — от минусовых до положительных температур (типовое исполнение УХЛ). Конкретные пределы задаются ТУ; обычно вплоть до минус 60 … плюс 60 °С для схожих разъёмов.
• Устойчивость к синусоидальной вибрации: диапазон частот 1–5000 Гц, ускорение порядка 300 м/с² (около 30 g) по данным для разъёмов семейства.
• Механический удар: пиковые ускорения при однократных ударах — до сотен g, при многократных — десятки g. Для изделий 2РТ28 указываются удары до 10 000 м/с² (однократные) и 1500 м/с² (многократные).
• Наработка — не менее 1000 часов и не менее 500 циклов сочленения‑расчленения.
• Относительная влажность — до 98 % при плюс 25 °С для близких типоисполнений в климатическом исполнении УХЛ.

Применение

Вилка 2РТ28П2ЭШ7А устанавливается на блоках, шкафах и пультах радиоэлектронной аппаратуры со стороны ответного (розеточного) соединителя. Она обеспечивает коммутацию силовых цепей постоянного и переменного тока, ввод питания, подключение мощных нагрузок и межблочных соединений, где требуется высокая надёжность контакта и стойкость к вибрационным и ударным воздействиям.

Благодаря концевой конструкции под экранируемый кабель изделие применимо в схемах, где необходима экранировка соединительной пары. Исполнение с двумя силовыми контактами увеличенного диаметра позволяет передавать значительные токи в компактном корпусе, что востребовано в аппаратуре с ограниченным монтажным пространством.

Условия эксплуатации

Разъём рассчитан на работу в составе стационарной и подвижной аппаратуры. Для наружного применения требуется дополнительная защита от пыли и влаги со стороны потребителя. Оптимальным считается использование в отапливаемых и неотапливаемых помещениях, а также в условиях умеренного и холодного климата в пределах климатического исполнения УХЛ.

Комплектация и соответствие

Изделие поставляется как блочная вилка в соответствии с обозначением 2РТ28П2ЭШ7А. Артикул — 4464. Сведения о производителе, стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных не указаны. Ответная часть (розетка) и кабельная арматура в комплект не входят и подбираются отдельно в рамках серии 2РТ28 с соответствующим ключом и количеством контактов.
