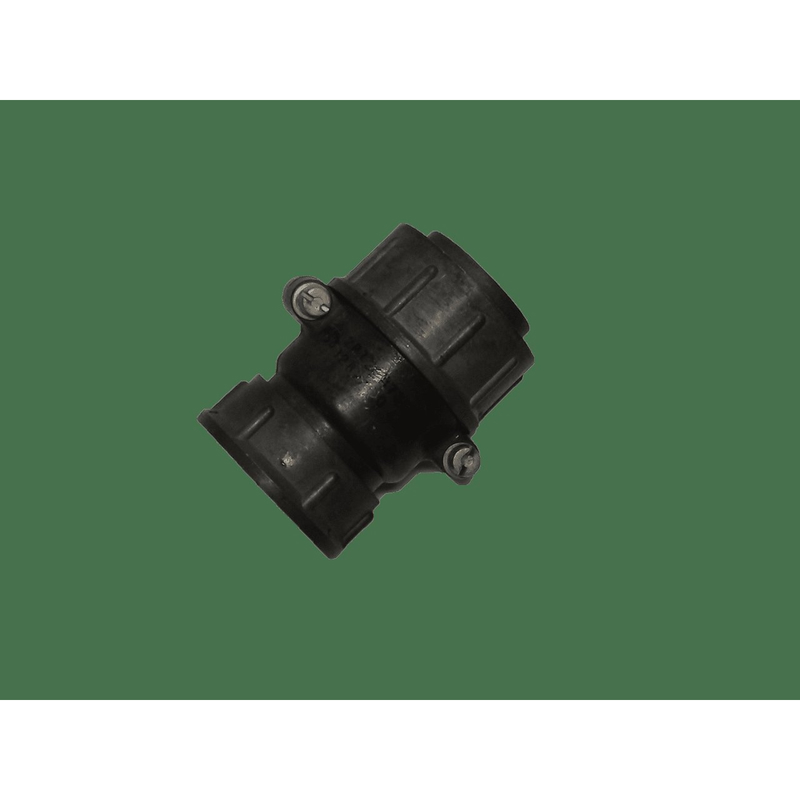

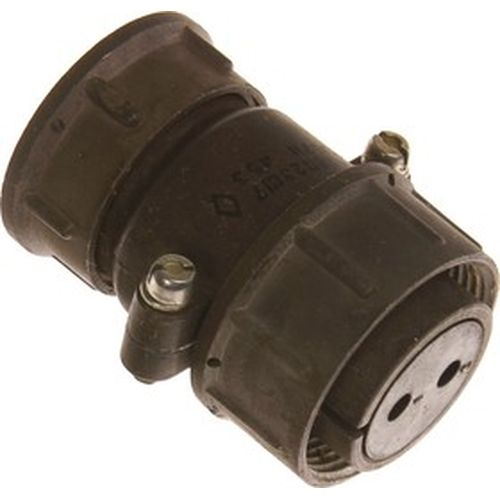

Назначение соединителя 2РТ28П2ЭШ7А

2РТ28П2ЭШ7А — это разъём общего назначения из серии соединителей типа 2РТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется для электрического соединения цепей питания и сигнальных цепей внутри приборов, блоков и кабельных сборок. Он выпускается в вариантах вилки приборной или розетки кабельной, что позволяет использовать его как для установки непосредственно на корпус прибора, так и для оконцевания кабеля.

Благодаря исполнению, обеспечивающему защиту от пыли и влаги, соединитель подходит для внутренних и наружных условий эксплуатации. Типовая область применения — бортовые и наземные системы радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение при повышенных токах и напряжении.

Расшифровка обозначения

Обозначение 2РТ28П2ЭШ7А расшифровывается следующим образом:

• 2РТ — тип соединителя;
• 28 — условный размер корпуса;
• П — конструктивное исполнение без патрубка для приборной вилки либо с прямым патрубком для кабельной розетки;
• 2 — количество контактов;
• ЭШ — экранированный вариант с определённым типом корпуса;
• 7 — диаметр контактов 3,5 мм;
• А — материал изолятора.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, что обеспечивает механическую фиксацию и стабильность электрического контакта при вибрационных и ударных нагрузках. Контакты покрыты серебром, монтаж выполняется пайкой. Экранированное исполнение корпуса снижает уровень электромагнитных помех и повышает помехозащищённость соединяемых цепей.

Электрические параметры соединителя допускают рабочий ток до 50 А на контакт при общей нагрузке до 100 А. Максимальное напряжение постоянного тока составляет 700 В.

Технические характеристики

• Рабочий ток: до 50 А на контакт, общая нагрузка до 100 А;
• Максимальное напряжение постоянного тока: 700 В;
• Сопротивление контактов: не более 0,75 мОм;
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях;
• Покрытие контактов: серебро;
• Монтаж: пайка;
• Сочленение: резьбовое.

Надёжность и ресурс

Количество циклов сочленения-расчленения составляет 500. Минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Габаритные размеры соединителя — около 42 на 30 на 30 мм.

Условия эксплуатации

Соединитель работоспособен в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Работоспособность сохраняется при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Изделие выдерживает вибрацию с частотой от 1 до 1000 герц при ускорении до 100–300 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ.
