Назначение

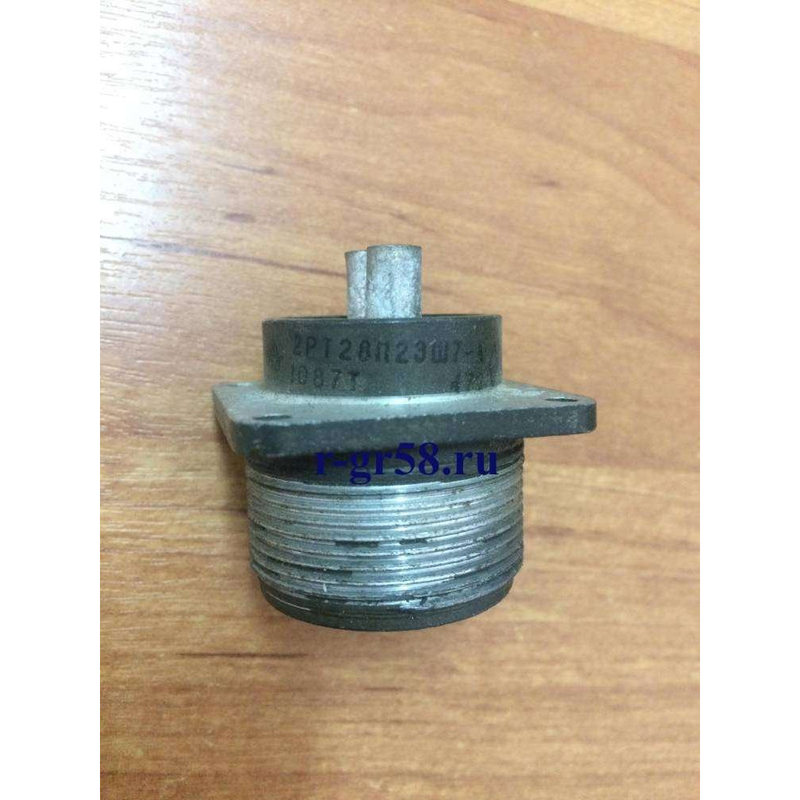

Вилка 2РТ28П2ЭШ7-А представляет собой электрический соединитель (разъём) типа 2РТ, предназначенный для коммутации проводов и кабелей в электрических цепях постоянного и переменного тока. Изделие применяется для надёжного соединения и разъединения электрических линий в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах, где требуется передача тока значительной величины при повышенных напряжениях.

В зависимости от конструкции разъём может выполнять функцию как вилки, так и розетки, обеспечивая ответное сочленение в составе соединительной пары. Приемка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.

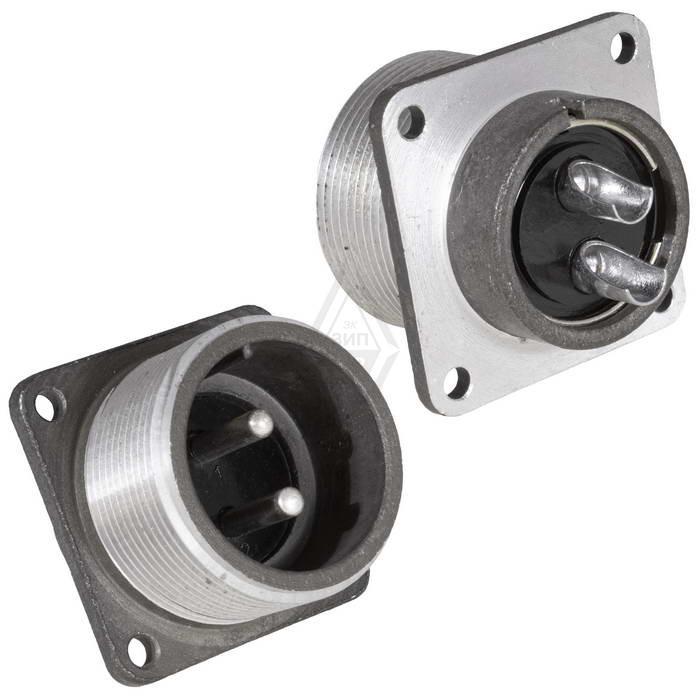

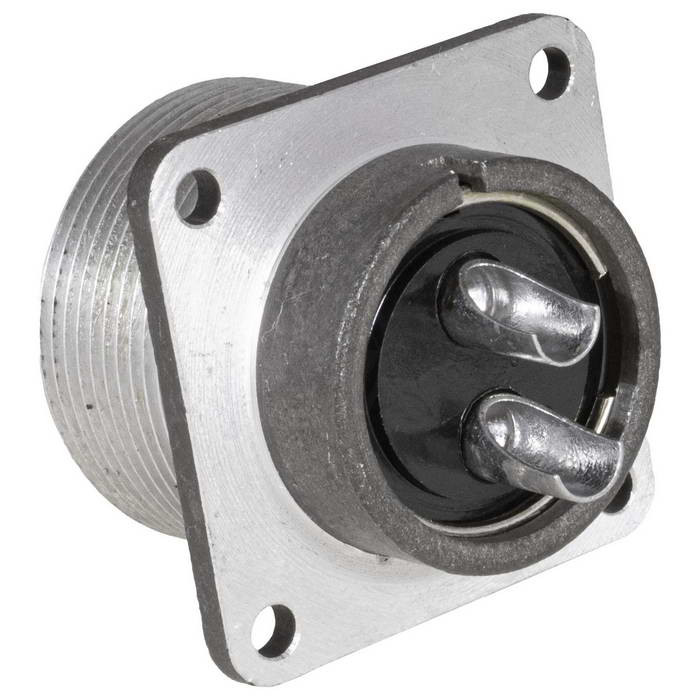

Конструктивные особенности вилки (исполнение 2РТ28П2ЭШ7-А)

• Тип соединителя: 2РТ.
• Размер корпуса: 28.
• Конструктивное исполнение: без патрубка (обозначение «П» в маркировке).
• Количество контактов: 2.
• Экранирование: для экранированного кабеля (обозначение «Э»).
• Сочетание контактов: 7.
• Материал изолятора: А.
• Диаметр контактов: 3,5 мм.
• Габаритные размеры: 42 на 30 на 30 мм (длина, ширина, высота).

Технические характеристики

• Рабочий ток: 50 А.
• Максимальное рабочее напряжение: до 700 В постоянного тока.
• Сопротивление контактов: 0,75 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Указанные параметры обеспечивают стабильную работу соединения при передаче тока до 50 А и напряжении до 700 В постоянного тока. Низкое переходное сопротивление контактов (0,75 мОм) способствует минимизации потерь и нагрева в месте соединения, а высокое сопротивление изоляции (не менее 1000 МОм) гарантирует электрическую безопасность цепи.

Условия эксплуатации

Вилка рассчитана на работу в расширенном диапазоне температур окружающего воздуха: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате. Такие характеристики позволяют применять разъём в тяжёлых условиях, включая аппаратуру, подвергающуюся механическим нагрузкам и перепадам температуры.

Применение

Разъёмы типа 2РТ28П2ЭШ7-А предназначены для использования в электрических цепях постоянного и переменного тока. Они обеспечивают надёжное соединение и подходят как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Благодаря экранированному исполнению (для экранированного кабеля) изделие применимо в цепях, где требуется снижение уровня электромагнитных помех.

Основные области применения включают энергетику и телекоммуникации, радиоэлектронную и радиотехническую аппаратуру, а также другие отрасли, где необходима передача значительного тока при повышенном напряжении. Конструкция без патрубка упрощает монтаж в стеснённых условиях, а два контакта с диаметром 3,5 мм обеспечивают надёжное механическое и электрическое соединение.

Комплектация и маркировка

Поставляется вилка 2РТ28П2ЭШ7-А с приемкой «5». Артикул изделия — 4459. Категория — 2РТ28. Производитель в предоставленных данных не указан. Сведения о комплектации, гарантии, стране производства и сертификатах в исходных данных отсутствуют.
