Назначение

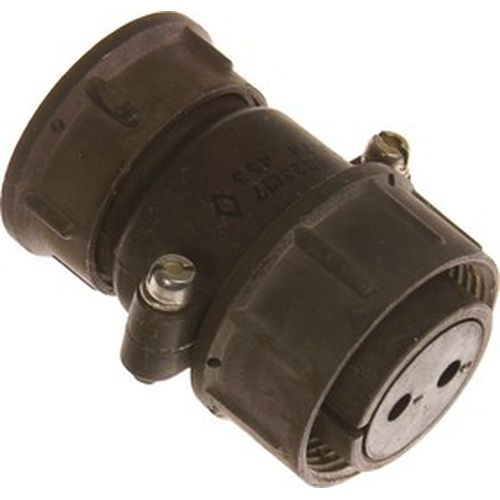

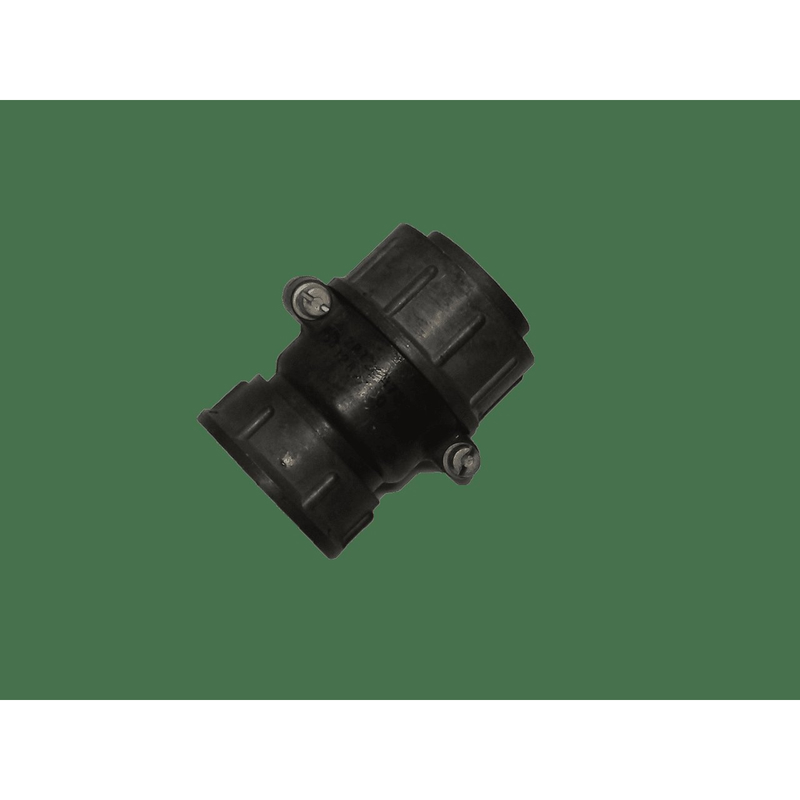

2РТ28П2ЭШ7 — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РТ. Изделие предназначено для надежного электрического соединения в промышленных и технических системах, включая электротехнические установки, где предъявляются повышенные требования к надежности контакта и устойчивости к внешним воздействиям.

Розетка применяется для подключения экранированного кабеля и обеспечивает стабильную передачу электрического сигнала и питания в составе низкочастотных цепей.

Подтверждённые особенности

Конструкция розетки включает 2 контакта диаметром 3,5 мм с серебряным покрытием. Рабочий ток достигает 50 А на контакт, максимальное напряжение — 700–850 В. Сопротивление контактов не превышает 0,75 мОм, сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Изделие выполнено в климатическом исполнении УХЛ и допускает внутреннее и наружное применение при условии защиты от пыли и влаги. Рабочий диапазон температур составляет от минус 60 °C до плюс 100–180 °C с учетом перегрева контактов.

Срок службы достигает 20 лет хранения, наработка — не менее 1000 часов, количество соединений-расчленений — 500 циклов. Соединитель устойчив к синусоидальной вибрации в диапазоне 1–1000 Гц с ускорением до 100 м/с², механическим ударам до 10 000 м/с² одиночных и 1500 м/с² многократных, а также к пониженному давлению до 1,3·10⁻⁴ Па.

Конструктивные и габаритные данные

• Длина корпуса — около 58 мм.
• Диаметр корпуса — 38,5 мм.
• Резьба накидной гайки — M33×1,5.
• Тип исполнения — прямой патрубок (П).
• Исполнение для экранированного кабеля (ЭШ).

Применение

Розетка 2РТ28П2ЭШ7 востребована в электротехнических установках, промышленном оборудовании и технических системах, где необходимо обеспечить надежное соединение при воздействии вибрации, ударов, перепадов давления и широкого диапазона температур. Использование экранированного кабеля позволяет снизить влияние электромагнитных помех на передаваемый сигнал.
