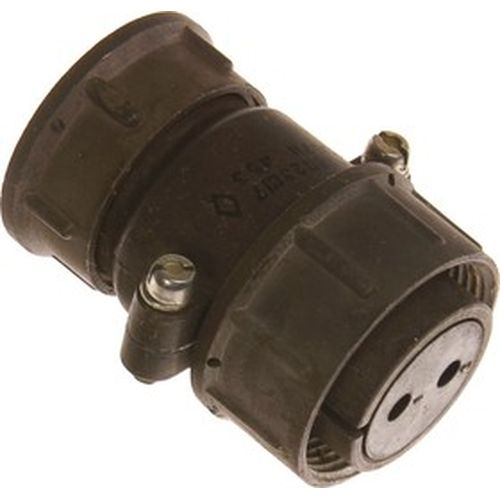

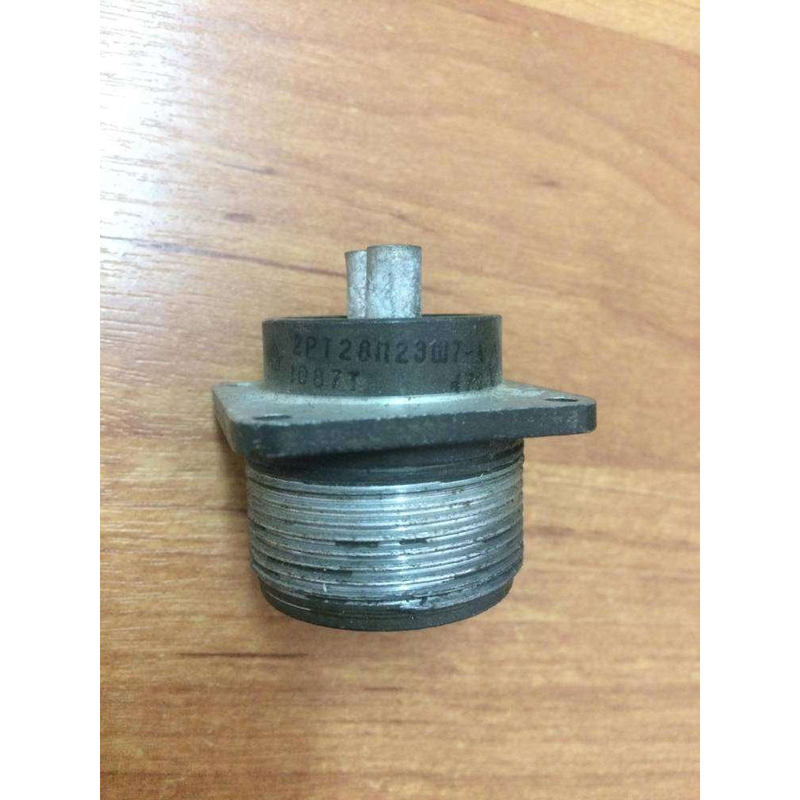

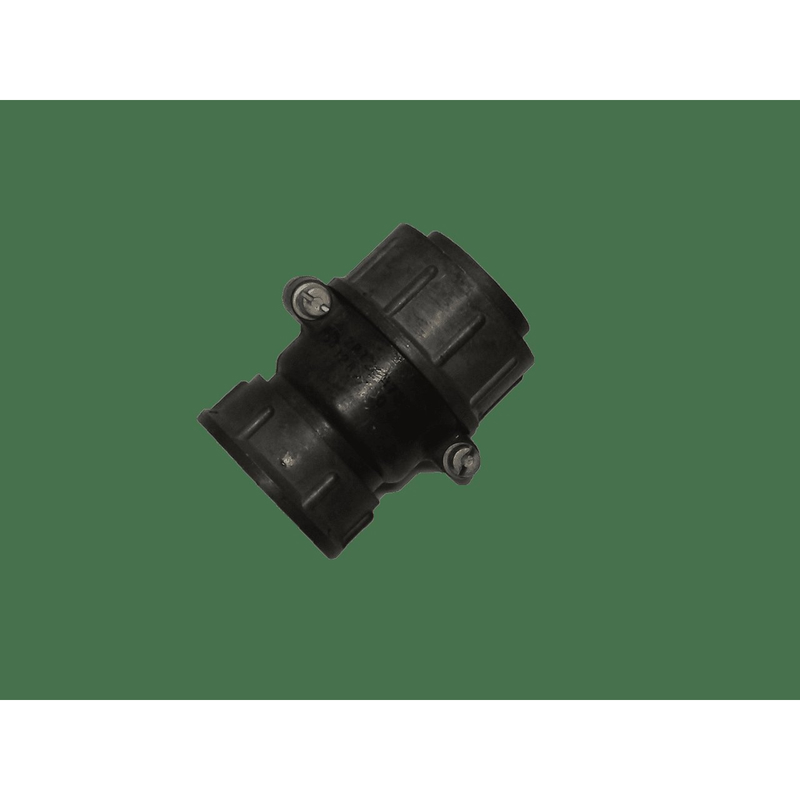

2РТ28П2ЭШ7-А

Цена:

1300 ₽

Технические характеристики

2РТ28П2ЭШ7-А

2РТ28П2ЭШ7-А — это разъём общего назначения из серии 2РТ28, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре, включая приборные и кабельные исполнения (вилка или розетка). Он имеет два контакта диаметром 3,5 мм с серебряным покрытием, рассчитан на рабочий ток до 50 А на контакт (общий до 100 А) и максимальное напряжение постоянного тока до 700 В.

Расшифровка обозначения

Обозначение 2РТ28П2ЭШ7-А расшифровывается так:

2РТ — тип соединителя.
28 — условный размер корпуса.
П — конструктивное исполнение приборной части без патрубка (ПК/СК — с патрубком).
2 — количество контактов.
ЭШ — вилка приборная (или розетка в зависимости от варианта).
7 — сочетание контактов (Ø 3,5 мм).
А — материал изолятора.

Технические характеристики

Параметр	Значение
Рабочий ток на контакт	50 А +1
Сопротивление контакта	≤ 0,75 мОм +1
Сопротивление изоляции	≥ 1000–5000 МОм +1
Количество сочленений	500 циклов +1
Наработка	≥ 1000 часов +1
Метод монтажа	Пайка
Сочленение	Резьбовое

Габариты зависят от исполнения: для приборной вилки — 42×30×30 мм, для кабельной розетки — 56,1×37,1×29,5 мм.

Условия эксплуатации

Разъём работает в климатическом исполнении УХЛ для внутреннего и наружного применения (с защитой от пыли/воды). Диапазон температур воздуха — от -60°C до +100°C (с перегревом контактов до +180°C), пониженное давление до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с².

Описание

Назначение разъёма 2РТ28П2ЭШ7-А

2РТ28П2ЭШ7-А — это разъём общего назначения из серии 2РТ28, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется в приборных и кабельных исполнениях, то есть может поставляться в виде вилки или розетки в зависимости от варианта исполнения. Основное назначение изделия — обеспечение надёжного электрического соединения силовых цепей с передачей значительного тока при сохранении стабильных характеристик переходного сопротивления и изоляции.

Расшифровка обозначения

Обозначение 2РТ28П2ЭШ7-А имеет структурированную расшифровку, которая описывает конструктивные и электрические особенности соединителя.

2РТ — тип соединителя.
28 — условный размер корпуса.
П — конструктивное исполнение приборной части без патрубка (исполнения ПК и СК предусматривают наличие патрубка).
2 — количество контактов.
ЭШ — вилка приборная либо розетка в зависимости от варианта.
7 — сочетание контактов диаметром 3,5 мм.
А — материал изолятора.

Технические характеристики

Разъём оснащён двумя контактами диаметром 3,5 мм с серебряным покрытием. Рабочий ток составляет до 50 А на контакт при общем токе до 100 А, максимальное напряжение постоянного тока достигает 700 В. Сопротивление контакта не превышает 0,75 мОм, сопротивление изоляции находится в диапазоне от 1000 до 5000 МОм. Ресурс соединителя включает не менее 500 циклов сочленения и наработку не менее 1000 часов.

Монтаж выполняется пайкой, а сочленение частей — резьбовое. Габаритные размеры зависят от исполнения: для приборной вилки они составляют 42 на 30 на 30 мм, для кабельной розетки — 56,1 на 37,1 на 29,5 мм.

Сводная таблица параметров

Рабочий ток на контакт: 50 А.
Общий ток: до 100 А.
Максимальное напряжение постоянного тока: 700 В.
Сопротивление контакта: не более 0,75 мОм.
Сопротивление изоляции: от 1000 до 5000 МОм.
Количество сочленений: 500 циклов.
Наработка: не менее 1000 часов.
Метод монтажа: пайка.
Сочленение: резьбовое.

Условия эксплуатации и применение

Разъём работает в климатическом исполнении УХЛ и предназначен как для внутреннего, так и для наружного применения при наличии защиты от пыли и воды. Диапазон температур воздуха составляет от минус 60 до плюс 100 градусов Цельсия, допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате и линейные нагрузки до 2000 метров на секунду в квадрате. Благодаря совокупности этих свойств 2РТ28П2ЭШ7-А применяется в радиоэлектронной и радиотехнической аппаратуре, включая приборные и кабельные сборки, где требуется передача тока до 50 А на контакт при напряжении до 700 В и устойчивость к интенсивным механическим и климатическим воздействиям.
