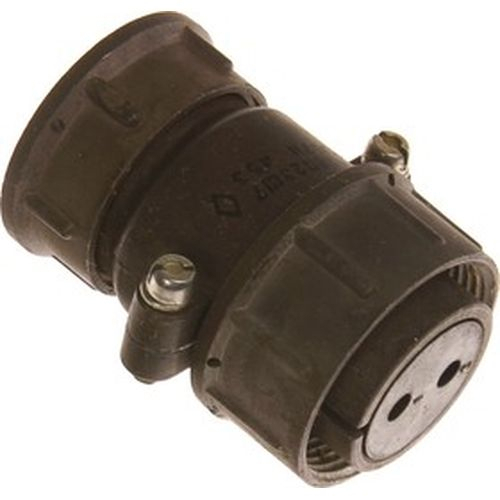

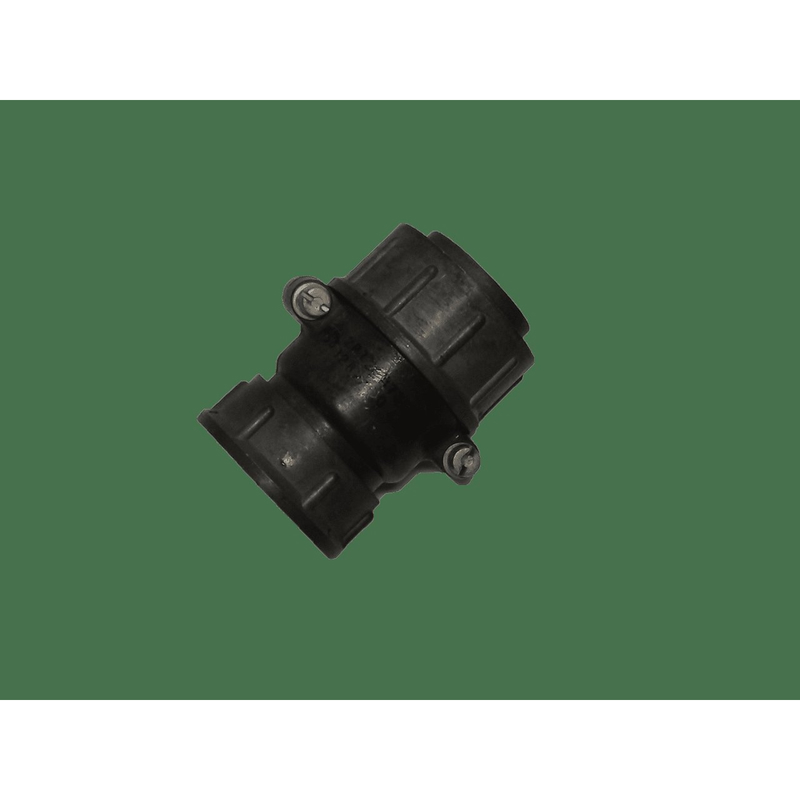

Назначение соединителя 2РТ28П2ЭШ7-А

Соединитель 2РТ28П2ЭШ7-А представляет собой приборную вилку, предназначенную для эксплуатации в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие применяется для электрического соединения цепей постоянного тока в составе блоков, стоек и пультов, где требуется передача рабочего тока до 50 А при напряжении не более 700 В.

Артикул изделия — 4461, категория — 2РТ28. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям для данной категории поставки.

Расшифровка условного обозначения

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о конструкции и назначении прибора:

• 2РТ — тип соединителя;
• 28 — условный размер корпуса;
• П — исполнение без патрубка;
• 2 — количество контактов;
• Э — исполнение для экранированного кабеля (в данной модификации отсутствует);
• Ш — вилка;
• 7 — сочетание контактов;
• А — обозначение материала изолятора.

Технические характеристики

Приведённые ниже параметры определяют электрические и эксплуатационные возможности соединителя и являются основанием для его применения в аппаратуре различного назначения.

• Рабочий ток: 50 А.
• Максимальное рабочее напряжение постоянного тока: не более 700 В.
• Диаметр контактов: 3,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 0,75 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 ч.
• Срок сохраняемости: не менее 20 лет.
• Сочленение: резьбовое.
• Метод монтажа: пайка.
• Габаритные размеры: 42 на 30 на 30 мм.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях, характерных для наземной, морской и бортовой аппаратуры. Это подтверждается следующими параметрами:

• температура окружающего воздуха: от минус 60 до плюс 100 градусов Цельсия;
• смена температур с учётом температуры перегрева контактов: от минус 60 до плюс 180 градусов Цельсия;
• атмосферное пониженное рабочее давление: 1,3 на 10 в минус четвёртой степени Паскаля;
• синусоидальная вибрация: диапазон частот от 1 Гц до 1000 Гц при ускорении 100 метров на секунду в квадрате;
• ускорение механического удара одиночного действия: 10 единиц (значение указано в соответствии с данными изготовителя).

Применение и особенности монтажа

Благодаря серебряному покрытию контактов и низкому переходному сопротивлению соединитель обеспечивает стабильный контакт при передаче значительных токов. Резьбовое сочленение даёт надёжную фиксацию ответных частей и препятствует самопроизвольному разъединению при вибрации. Монтаж выполняется пайкой, что требует применения соответствующих припоев и соблюдения температурного режима, исключающего перегрев изолятора.

Изделие поставляется с приёмкой «5» и предназначено для использования в ответственных узлах радиоэлектронной и радиотехнической аппаратуры. Указанный срок сохраняемости не менее 20 лет и минимальная наработка 1000 ч позволяют применять соединитель в составе изделий с длительным сроком службы.
