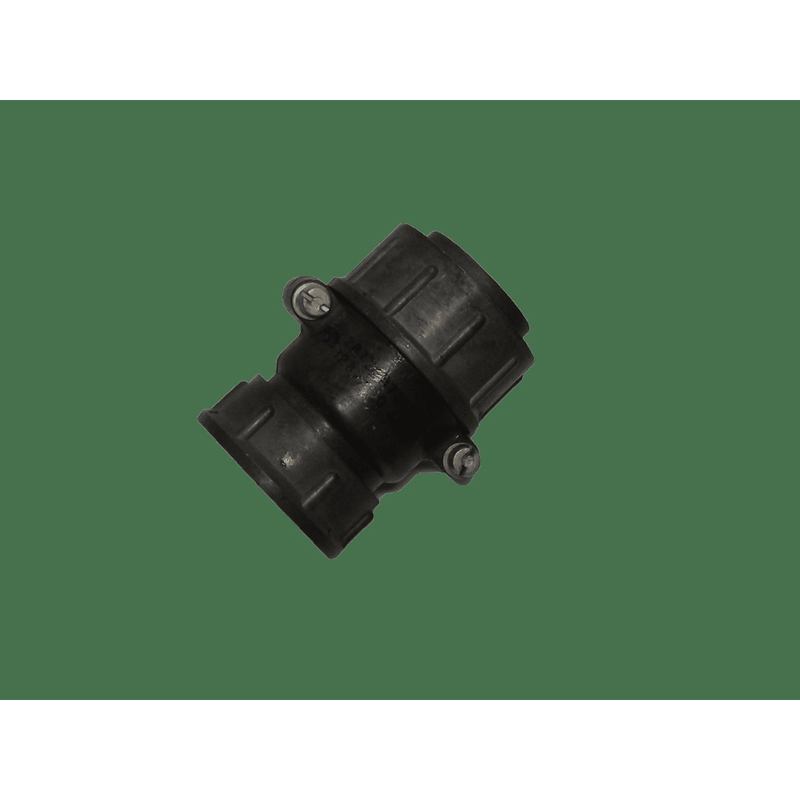

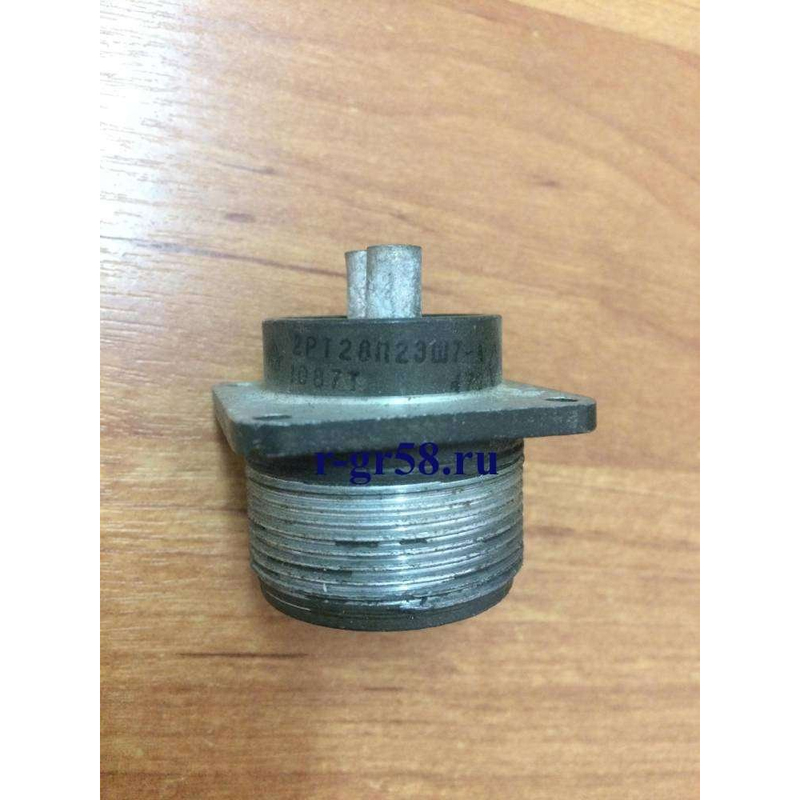

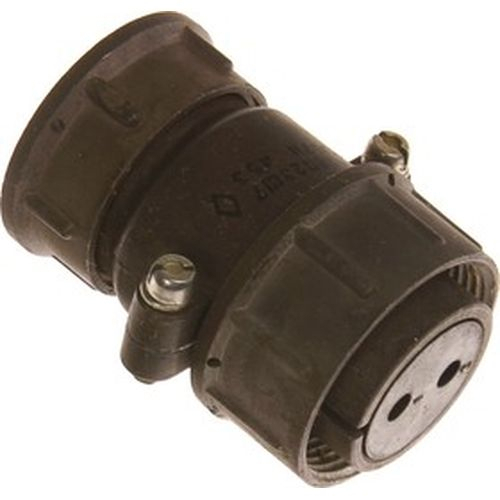

Назначение разъёма 2РТ28П2ЭШ7

2РТ28П2ЭШ7 — это приборная вилка цилиндрического типа из серии 2РТ, предназначенная для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к изделиям общего назначения и применяется в цепях постоянного и переменного тока. Конструкция допускает эксплуатацию как внутри помещений, так и в наружных условиях при наличии защиты от пыли и влаги.

Приборная часть выполнена без патрубка, что определяет способ её установки на аппаратуре. Разъём рассчитан на работу в составе ответных частей серии 2РТ и обеспечивает механическую фиксацию и электрический контакт при сочленении.

Расшифровка обозначения 2РТ28П2ЭШ7

Маркировка несёт полную информацию о конструкции и параметрах изделия. Ниже приведены значения отдельных элементов обозначения.

• 2РТ — тип соединителя.
• 28 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка.
• 2 — количество контактов.
• Э — экранированная конструкция, в ряде вариантов предназначенная для кабеля без экрана.
• Ш — вилка.
• 7 — сочетание контактов диаметром 3,5 мм.
• А — материал изолятора.

Таким образом, по обозначению можно определить, что это двухконтактная экранированная вилка приборного исполнения с контактами диаметром 3,5 мм.

Технические характеристики

Разъём рассчитан на передачу значительных токов и работу при высоких напряжениях, что подтверждается следующими параметрами.

• Рабочий ток на контакт — до 50 А, общая нагрузка — до 100 А.
• Максимальное напряжение — до 700–850 В.
• Сопротивление контакта — не более 0,75 мОм при покрытии серебром или никелем.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Количество сочленений-расчленений — 500.
• Наработка — минимум 1000 часов.
• Срок сохраняемости — 15–20 лет.

Перечисленные значения определяют область применения изделия: силовые и измерительные цепи, где требуется стабильный контакт при повышенных токах и напряжениях.

Условия эксплуатации

Соединитель рассчитан на жёсткие условия работы. Температурный диапазон составляет от минус 60 °C до плюс 100 °C, при перегреве контактов допускается кратковременное повышение до плюс 180 °C. Пониженное давление — до 1,3·10⁻⁴ Па.

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 10 000 м/с² и линейные нагрузки до 2000 м/с². Климатическое исполнение — УХЛ.

Применение и монтаж

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Монтаж выполняется пайкой. Габаритные размеры составляют 42 на 30 на 30 мм, что позволяет использовать изделие в составе компактных блоков и приборов.

Благодаря экранированной конструкции и стойкости к внешним воздействиям соединитель подходит для ответственных узлов, где предъявляются повышенные требования к надёжности электрического соединения и сохранению параметров в течение длительного срока службы.
