Назначение изделия

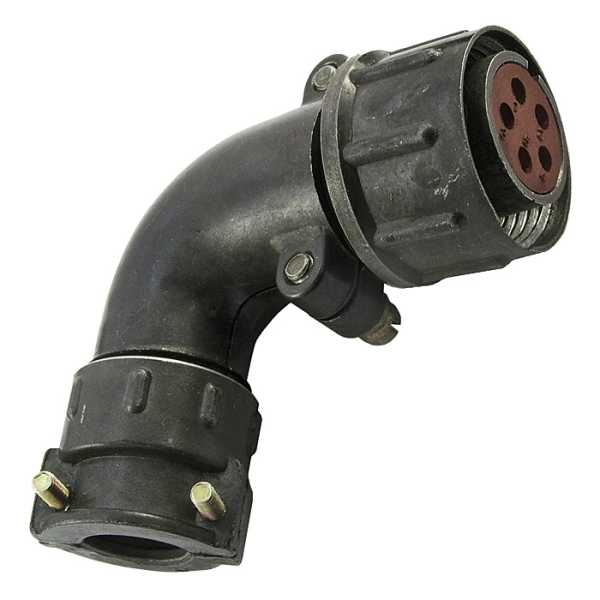

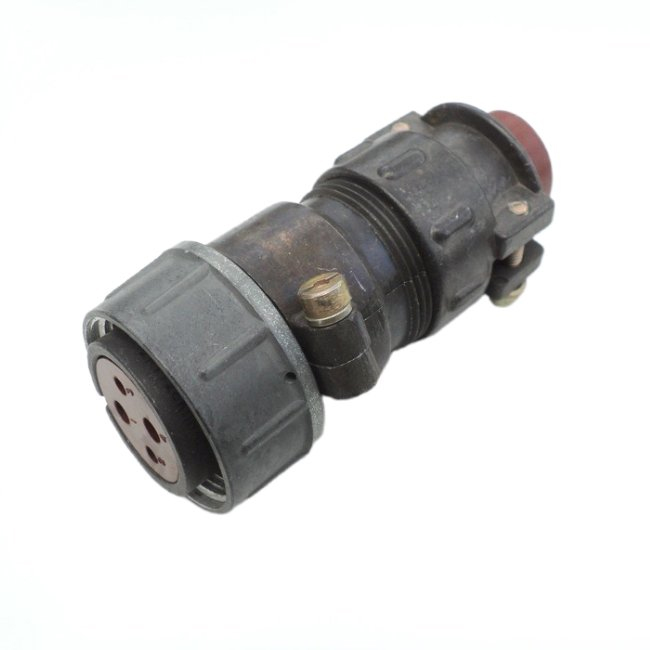

Розетка кабельная 2РТ28П1НШ4А входит в категорию 2РТ28 и представляет собой часть электрического соединителя, предназначенную для объёмного монтажа пайкой. Такие изделия применяются для коммутации электрических цепей в составе кабельных сборок и блоков аппаратуры, где требуется надёжное разъёмное соединение с фиксацией резьбовым сочленением.

Условное обозначение модели указывает на кабельное исполнение корпуса, что означает возможность присоединения кабеля непосредственно к корпусной части розетки. Розетка выступает ответной частью соединителя, то есть работает в паре с вилкой соответствующего типоразмера. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в установленном порядке и соответствует требованиям, предъявляемым к данной категории приёмки.

Подтверждённые особенности

Ниже перечислены характеристики, которые можно считать достоверными для данного изделия на основании его обозначения и указанных данных. Сведения о серии 2РТ в целом приведены как справочные и могут отличаться в деталях для конкретного исполнения.

• Тип изделия: розетка кабельная, то есть часть соединителя с кабельным корпусом.
• Категория: 2РТ28 — условный размер корпуса 28.
• Способ монтажа: объёмный, пайкой.
• Сочленение: резьбовое, обеспечивающее механическую фиксацию и стабильный электрический контакт.
• Приёмка: «5» — изделие принято по соответствующей категории приёмки.
• Применение покрытия контактов серебром характерно для серии и обеспечивает стабильное переходное сопротивление.
• Климатическое исполнение серии: всеклиматическое, что подразумевает работоспособность в различных климатических зонах.
• Устойчивость к теплоте и тропическим условиям: свойство, присущее соединителям данной серии.

Технические параметры серии (справочно)

Для соединителей серии 2РТ характерны следующие предельные и рабочие параметры: максимальная рабочая частота до 3 МГц, максимальное рабочее напряжение до 850 В (амплитудное значение), рабочий ток на одиночный контакт от 20 до 200 А в зависимости от диаметра контакта. Количество сочленений-расчленений — не менее 500 циклов, минимальная наработка — 1000 часов. Изделия рассчитаны на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц. Точные значения для конкретной модели 2РТ28П1НШ4А следует уточнять по технической документации изготовителя.

Применение

Розетка кабельная 2РТ28П1НШ4А применяется в составе разъёмных соединений кабельных линий и жгутов внутри блоков и стоек аппаратуры. Благодаря резьбовому сочленению и кабельному исполнению корпуса изделие удобно для монтажа в местах, где требуется частая разборка и повторная сборка соединения без потери качества контакта.

Область применения охватывает оборудование, работающее при повышенных требованиях к теплостойкости и устойчивости к тропическим условиям. Изделие может использоваться в цепях питания и сигнальных цепях с указанными выше параметрами по току и напряжению. Монтаж выполняется пайкой, что предполагает наличие соответствующего инструмента и квалификации исполнителя.

При подборе ответной части необходимо учитывать условный размер корпуса 28, тип сочленения и число контактов. Для получения полной и точной информации о количестве контактов, виде патрубка и других деталях конкретного исполнения рекомендуется обращаться к технической документации на изделие.
