2РТ28П1ЭШ4-А

Цена:

750 ₽

Технические характеристики

2РТ28П1ЭШ4-А представляет собой приборную вилку (соединитель общего назначения) без патрубка, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре.

Рабочий ток составляет 100 А, максимальное напряжение постоянного тока — до 700 В, диаметр контактов — 5,5 мм. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, количество циклов сочленения-расчленения — 500, минимальная наработка — 1000 часов.

Соединитель выдерживает синусоидальную вибрацию от 1 до 1000 Гц с ускорением 100 м/с², механический удар одиночного действия — 10 000 м/с², многократный — 1500 м/с², линейную нагрузку — 2000 м/с².

Предназначен для внутреннего и наружного применения (с защитой от пыли и воды потребителем) в исполнении УХЛ, работает при пониженном давлении до 1,3·10⁻⁴ Па, срок хранения — не менее 20 лет.

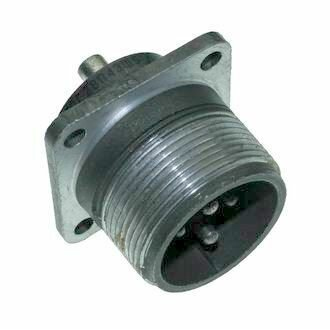

Изображение показывает типичный вид вилки с резьбовыми соединениями, монтажной фланцевой частью и муфтой.

Описание

Назначение соединителя 2РТ28П1ЭШ4-А

2РТ28П1ЭШ4-А представляет собой приборную вилку, то есть соединитель общего назначения, выполненный без патрубка. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей с рабочим током до 100 ампер. Конструкция рассчитана на эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды со стороны потребителя. Приборная вилка относится к категории 2РТ28 и поставляется под артикулом 4449.

Подтверждённые технические особенности

Основные электрические и эксплуатационные параметры изделия подтверждены и приведены ниже.

Рабочий ток — 100 ампер.
Максимальное напряжение постоянного тока — до 700 вольт.
Диаметр контактов — 5,5 миллиметра.
Сопротивление изоляции в нормальных условиях — не менее 1000 мегаом.
Количество циклов сочленения и расчленения — 500.
Минимальная наработка — 1000 часов.
Срок хранения — не менее 20 лет.

По механическим воздействиям соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 герц с ускорением 100 метров на секунду в квадрате. Механический удар одиночного действия выдерживается с ускорением 10 000 метров на секунду в квадрате, многократный удар — с ускорением 1500 метров на секунду в квадрате, линейная нагрузка — 2000 метров на секунду в квадрате.

Условия эксплуатации и исполнение

Изделие выпускается в исполнении УХЛ и предназначено для внутреннего и наружного применения. Защита от пыли и воды обеспечивается потребителем при монтаже. Соединитель сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля. Указанные параметры позволяют применять приборную вилку в составе аппаратуры, работающей в широком диапазоне внешних воздействий.

Конструктивные особенности

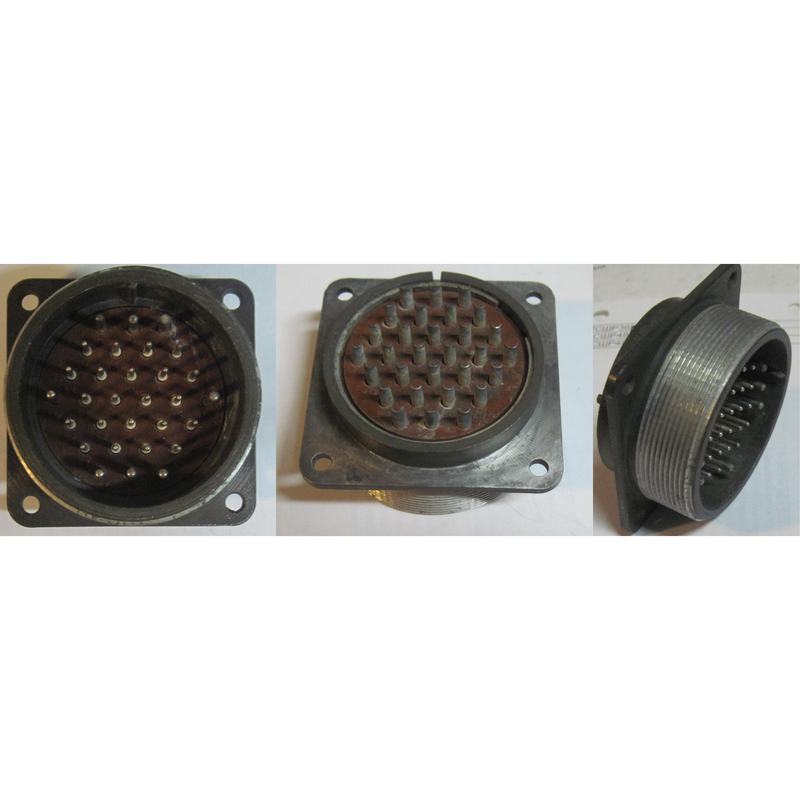

Изображение товара показывает типичный вид вилки с резьбовыми соединениями, монтажной фланцевой частью и муфтой. Такое исполнение обеспечивает механическое крепление и надёжную фиксацию ответной части. Отсутствие патрубка расширяет возможности компоновки при монтаже в блоках и стойках радиоэлектронной аппаратуры.

Область применения

Соединитель 2РТ28П1ЭШ4-А применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации силовых и сигнальных цепей с рабочим током до 100 ампер и напряжением постоянного тока до 700 вольт. Благодаря устойчивости к вибрации, ударам и линейным нагрузкам изделие подходит для оборудования, эксплуатируемого в жёстких механических условиях. Исполнение УХЛ и возможность наружного применения с защитой от пыли и воды со стороны потребителя делают вилку пригодной как для стационарных, так и для выносных узлов аппаратуры.
