Назначение и область применения

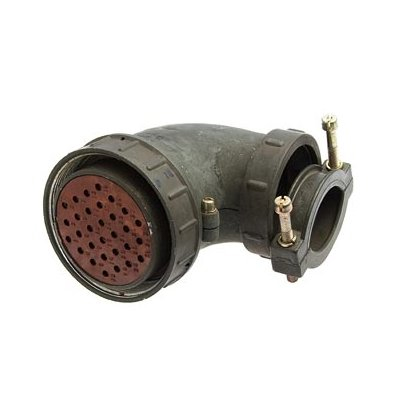

Кабельная розетка 2РТ20УНШ7АН «5» серии 2РТ20 предназначена для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Это негерметичный соединитель климатического исполнения УХЛ, оснащённый угловым патрубком под неэкранированный кабель. Изделие применяется в составе соединителей общего назначения, где требуется стабильная передача сигнала и питания при воздействии механических нагрузок.

Артикул изделия — 4442, приёмка — «5». Розетка устанавливается на корпус прибора или кабельную сборку, обеспечивая разъёмное сочленение с ответной частью. Благодаря угловому исполнению патрубка монтаж возможен в стеснённых условиях, когда прямой вывод кабеля неудобен или невозможен.

Производитель и страна производства в предоставленных данных не указаны, поэтому эти сведения не приводятся. Комплектация также не конкретизирована: поставляется изделие как самостоятельный соединительный элемент без дополнительных принадлежностей.

Расшифровка обозначения

Маркировка 2РТ20УНШ7АН «5» несёт информацию о конструкции и параметрах разъёма, что важно при подборе ответной части и оценке совместимости.

• 2РТ — тип соединителя;
• 20 — условный размер корпуса;
• У — угловое исполнение патрубка;
• НШ — гайка патрубка для неэкранированного кабеля (Н) и тип крепления (Ш);
• 7 — соответствует трём контактам диаметром 2,5 мм;
• А — дополнительное обозначение, часто связанное с материалом изолятора;
• Н — может указывать на никелевое покрытие контактов;
• «5» — приёмка, подтверждающая соответствие изделия установленным требованиям.

Такая расшифровка позволяет быстро определить ключевые особенности: угловую конструкцию, тип кабеля и число контактных элементов.

Технические характеристики

Розетка рассчитана на работу в цепях с высокими токами и напряжениями, характерными для силовой и радиотехнической аппаратуры. Основные подтверждённые параметры приведены ниже.

• Количество контактов — 3 штуки диаметром 2,5 мм;
• Рабочий ток на контакт — до 25 А, суммарный ток — до 75 А;
• Максимальное напряжение — 700–850 В;
• Рабочая частота — до 3 МГц;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 1000–5000 МОм (в предоставленных данных указано значение ≥1000 МОм);
• Устойчивость к синусоидальной вибрации — диапазон 1–5000/10000 Гц при ускорении до 300 м/с²;
• Устойчивость к одиночному удару — до 10000 м/с².

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и стабильность соединения. Указанные параметры подтверждают пригодность изделия для ответственных применений, где важны вибро- и ударопрочность.

Надёжность и условия эксплуатации

Соединитель устойчив к многократным сочленениям и рассчитан на ресурс до 500 циклов соединения и разъединения. Наработка составляет не менее 1000 часов. Климатическое исполнение УХЛ предполагает эксплуатацию в умеренном и холодном климате, однако изделие является негерметичным, поэтому не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

При монтаже важно учитывать угловое расположение патрубка и тип применяемого кабеля — неэкранированного. Гайка патрубка обеспечивает механическое закрепление кабеля и защиту места ввода от нагрузок на растяжение. Для сохранения заявленных характеристик рекомендуется использовать ответные части, соответствующие серии 2РТ20 и размеру корпуса 20.

Таким образом, розетка 2РТ20УНШ7АН «5» представляет собой надёжный трёхконтактный соединитель с угловым патрубком, рассчитанный на ток до 25 А на контакт и напряжение до 850 В. Она подходит для применения в радиоэлектронной и радиотехнической аппаратуре, где требуются устойчивость к вибрациям, ударам и длительный ресурс работы.
