Назначение

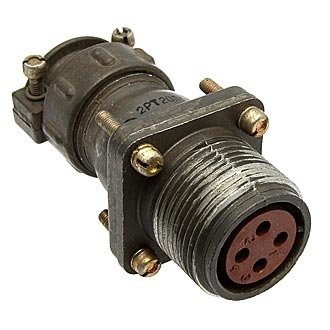

2РТ20У4НГ8-А представляет собой кабельную вилку низкочастотного цилиндрического разъёма серии 2РТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется стабильная передача сигнала и питания при повышенных токовых нагрузках.

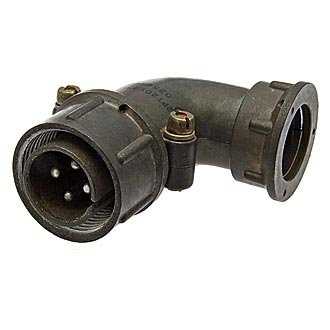

Данная модификация имеет условный размер корпуса 20 и относится к негерметичному типу сочленения. Кабельная часть выполнена с угловым патрубком, что облегчает монтаж в стеснённых условиях и позволяет рационально организовать прокладку жгута.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие маркировке и конструктивному исполнению изделия.

• Число контактов — 4, диаметр каждого контакта 2,5 мм.
• Максимальная токовая нагрузка на контакт — 25 А, суммарная по всем контактам — до 100 А.
• Рабочее напряжение — до 850 В.
• Сопротивление контакта — не более 1–2,5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
• Климатическое исполнение УХЛ, диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия.
• Допускается эксплуатация во внутренних и наружных установках при защите от пыли и влаги.
• Количество циклов сочленения-расчленения — не менее 500.
• Наработка — не менее 1000 часов.
• Устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Устойчивость к одиночным ударам до 5000–10000 метров на секунду в квадрате и к многократным ударам 350–1500 метров на секунду в квадрате.
• Материал корпуса — алюминиевый сплав, изоляционные вставки — карболит.
• Покрытие контактов — серебро или никель.
• Монтаж — объёмный, пайкой; сочленение — резьбовое.

Расшифровка обозначения

Маркировка 2РТ20У4НГ8-А читается последовательно и несёт полную информацию о конструктиве:

1. 2РТ — тип соединителя, низкочастотный цилиндрический разъём серии 2РТ.
2. 20 — условный размер корпуса.
3. У — угловой патрубок кабельной части.
4. 4 — число контактов.
5. Н — гайка патрубка для неэкранированного кабеля.
6. Г — наличие гайки.
7. 8 — номер контактного набора.
8. А — модификация исполнения.

Применение и условия эксплуатации

Соединитель востребован в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Благодаря четырём силовым контактам он подходит для коммутации цепей питания и сигнальных линий одновременно. Исполнение УХЛ допускает работу как в отапливаемых помещениях, так и в наружных установках, если обеспечена защита от прямого воздействия пыли и влаги.

Резьбовое сочленение обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрационных нагрузках. Объёмный монтаж пайкой требует применения паяльного оборудования и соблюдения температурных режимов, допустимых для карболитовых вставок. Негерметичное исполнение означает, что изделие не предназначено для работы под водой или в среде с повышенным давлением, однако штатная защита от пыли и влаги позволяет эксплуатировать его в типовых условиях промышленных объектов.

Изделие выдерживает длительные механические воздействия, что подтверждается заявленными показателями по вибрации и ударам. Это делает его пригодным для установки на подвижных платформах и в составе аппаратуры, подверженной тряске при транспортировке и работе.
