Назначение и область применения

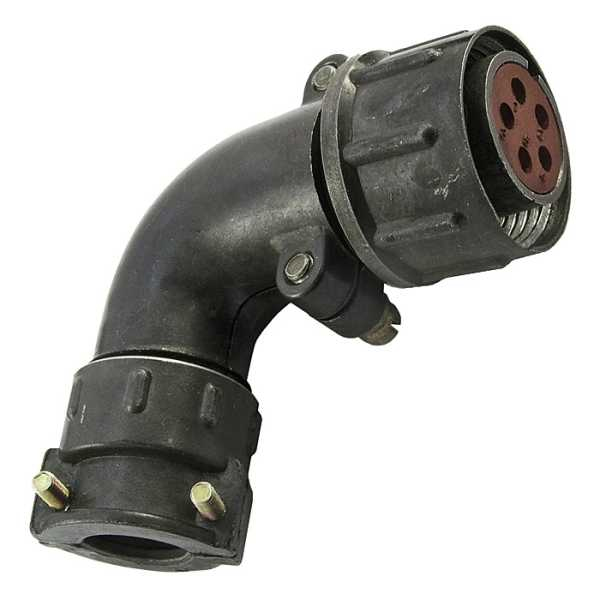

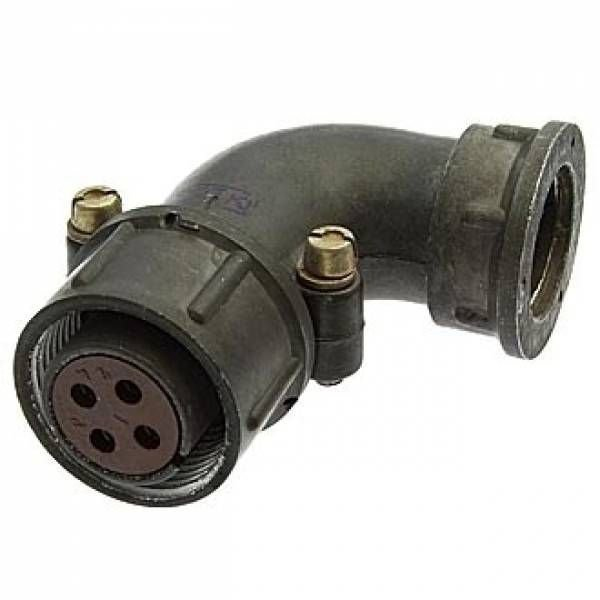

Кабельная розетка 2РТ20У4ЭШ8-А относится к классу электрических соединителей типа 2РТ и предназначена для объёмного монтажа в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется там, где требуется надёжное электрическое соединение цепей при повышенных требованиях к устойчивости к внешним воздействиям. Угловое исполнение корпуса розетки позволяет монтировать соединитель в стеснённых условиях, когда прямой (осевой) вывод кабеля невозможен или неудобен. Розетка востребована в приборах, блоках и узлах, работающих в условиях вибраций, механических ударов и широкого диапазона температур.

Категория поставки — 2РТ20, артикул 4438. Изделие поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям качества и пригодность для применения в ответственных электротехнических и радиотехнических изделиях.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения относятся именно к модели 2РТ20У4ЭШ8-А и не могут переноситься на другие изделия серии без проверки.

• Тип изделия: розетка кабельная угловая серии 2РТ.
• Количество контактов: 4.
• Рабочий ток: до 25 А.
• Максимальное рабочее напряжение: не более 700 В.
• Диаметр контактов: 2,5 миллиметра.
• Материал контактов: серебро, обеспечивающее высокую проводимость и устойчивость к коррозии.
• Способ монтажа: объёмный монтаж с пайкой.
• Приёмка: «5».

Условия эксплуатации

Соединитель рассчитан на работу в температурном диапазоне от минус 60 °C до плюс 100 °C. Это позволяет применять его как в аппаратуре, эксплуатируемой в холодном климате, так и в устройствах, подверженных нагреву при работе. Заявлена механическая устойчивость к вибрациям и ударам, что расширяет область применения изделия в подвижной и бортовой технике.

Конструктивные особенности и преимущества

Угловая компоновка корпуса даёт возможность прокладывать кабель под углом к плоскости установки, экономя пространство внутри прибора и снижая радиус изгиба жгута. Четырёхконтактная схема подходит для цепей питания и сигнальных линий, где требуется передача тока значительной величины.

Серебряное покрытие контактов уменьшает переходное сопротивление и стабилизирует параметры соединения при длительной эксплуатации, а также снижает риск окисления в условиях повышенной влажности и перепадов температур. Пайка обеспечивает неразъёмное и механически прочное присоединение проводников, что важно для аппаратуры, испытывающей нагрузки.

Совокупность характеристик — рабочий ток до 25 ампер, напряжение до 700 вольт, широкий температурный диапазон и стойкость к механическим воздействиям — делает розетку 2РТ20У4ЭШ8-А подходящей для применения в составе ответственных узлов радиоэлектронной аппаратуры.

Порядок применения

1. Убедиться в соответствии розетки требованиям конкретного изделия по числу контактов, току и напряжению.
2. Подготовить проводники под пайку с учётом диаметра контактов 2,5 миллиметра.
3. Выполнить объёмный монтаж с пайкой, соблюдая температурные ограничения на нагрев контактной группы.
4. Закрепить кабель с учётом углового выхода, исключив недопустимые натяжения и изломы.
5. Проверить качество паяных соединений и отсутствие замыканий между контактами перед подачей питания.

При соблюдении условий эксплуатации и правил монтажа розетка обеспечивает стабильное электрическое соединение и длительный срок службы в составе аппаратуры.
