Назначение

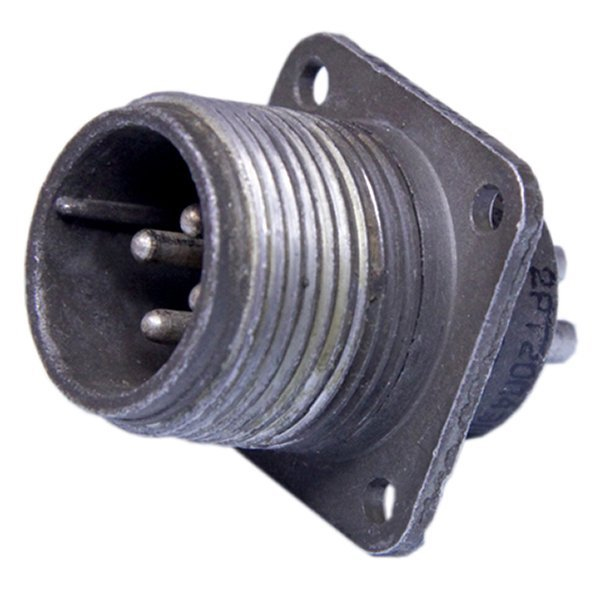

2РТ20У4ЭШ8-А — кабельная розетка с угловым патрубком и гайкой для экранированного кабеля. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция предусматривает подключение экранированного кабеля, что позволяет использовать розетку в цепях, где требуется защита передаваемого сигнала от внешних помех.

Розетка относится к серии 2РТ и предназначена для эксплуатации в составе электрических соединительных узлов аппаратуры. Индекс «Ш» в обозначении указывает на исполнение в виде розетки, а индекс «Э» — на приспособленность для экранированного кабеля.

Технические характеристики

Основные электрические и эксплуатационные параметры изделия:

• Количество контактов — 4.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 1 мОм.
• Рабочий ток на контакт — 25 А.
• Общее напряжение — до 700–850 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — 500.
• Наработка — минимум 1000 часов.
• Срок хранения — не менее 20 лет.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно при передаче токов до 25 А на каждый контакт. Значительное сопротивление изоляции не менее 1000 МОм подтверждает пригодность розетки для цепей с рабочим напряжением до 700–850 В.

Условия эксплуатации

Изделие выпускается в климатическом исполнении УХЛ и предназначено как для внутреннего, так и для наружного применения. При наружной установке защита от пыли и влаги обеспечивается потребителем.

Розетка выдерживает следующие механические воздействия:

• вибрацию в диапазоне от 1 до 1000 Гц с ускорением 100 м/с²;
• одиночный удар с ускорением до 10 000 м/с²;
• многократный удар с ускорением 1500 м/с²;
• линейную нагрузку 2000 м/с².

Указанные параметры позволяют применять соединитель в аппаратуре, работающей в условиях повышенных вибрационных и ударных нагрузок.

Расшифровка обозначения

Индекс изделия читается следующим образом:

1. 2РТ — серия соединителя.
2. 20 — размер корпуса.
3. У4 — четыре контакта.
4. Э — исполнение для экранированного кабеля.
5. Ш — розетка.
6. 8 — сочетание контактов.
7. А — материал изолятора.

Артикул изделия — 4437. Категория — 2РТ20. Производитель в предоставленных данных не указан.

Область применения

Благодаря совокупности характеристик 2РТ20У4ЭШ8-А подходит для использования в составе радиоэлектронной и радиотехнической аппаратуры в качестве соединителя общего назначения. Наличие четырёх силовых контактов с рабочим током 25 А и напряжением до 700–850 В позволяет применять розетку в цепях питания и коммутации, а исполнение для экранированного кабеля — в цепях передачи сигнала, требующих экранирования.

Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют область применения изделия как узлы, не требующие частой коммутации, но рассчитанные на длительный срок службы. Срок хранения не менее 20 лет делает возможным длительное складское содержание без потери рабочих свойств.
