Назначение

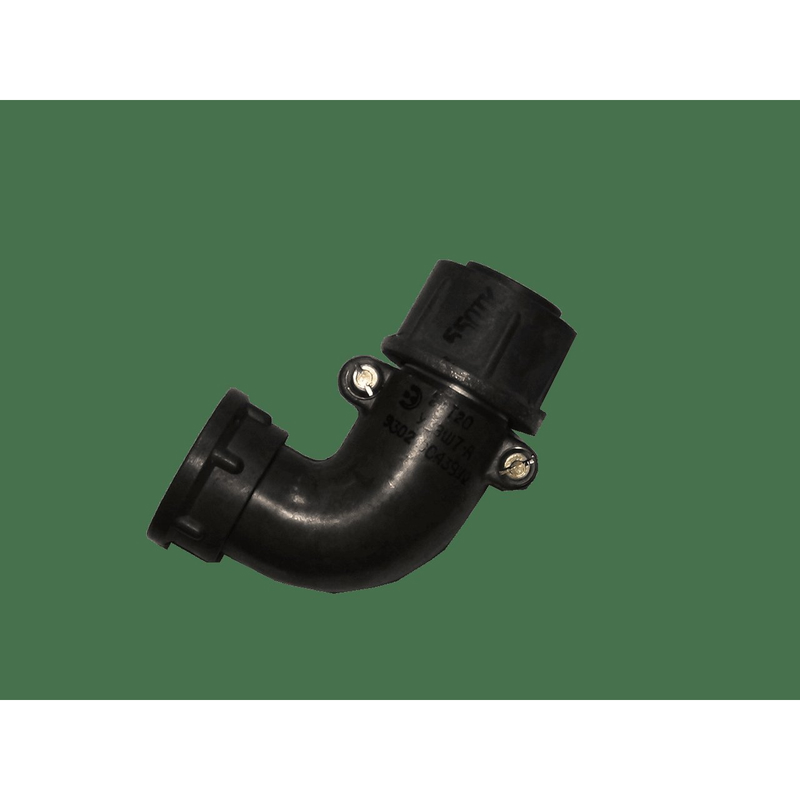

2РТ20У3ЭШ7-А — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется как соединитель общего назначения во внутренних и наружных условиях при защите от пыли и влаги со стороны потребителя. Климатическое исполнение — УХЛ.

Розетка предназначена для объёмного монтажа кабеля и обеспечивает электрическое соединение цепей с числом контактов, предусмотренным конструкцией. Благодаря угловому патрубку приборной части её удобно устанавливать в стеснённых условиях компоновки аппаратуры.

Расшифровка обозначения

Маркировка 2РТ20У3ЭШ7-А построена по принятой для серии схеме и содержит следующие сведения:

• 2РТ — тип соединителя;
• 20 — размер корпуса;
• У — угловой патрубок приборной части;
• 3 — количество контактов;
• Э — гайка для экранированного кабеля;
• Ш — розетка кабельная;
• 7 — три контакта диаметром 2,5 мм;
• А — материал изолятора.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с повышенными токами и напряжениями. Рабочий ток на контакт составляет 25 А, суммарный ток до 75 А. Максимальное напряжение постоянного тока — до 700 В, амплитудное значение — до 850 В.

Контактная система выполнена на контактах диаметром 2,5 мм с серебряным покрытием. Переходное сопротивление контакта — до 1 мОм. Сопротивление изоляции составляет не менее 1000–5000 МОм, что обеспечивает надёжную развязку цепей.

Надёжность и условия эксплуатации

Соединитель рассчитан на многократное сочленение и расчленение. Ресурс составляет 500 циклов, наработка — не менее 1000 часов, срок хранения — не менее 20 лет.

Изделие устойчиво к механическим и климатическим воздействиям:

• вибрация в диапазоне от 1 до 1000 Гц с ускорением до 100–300 м/с²;
• удары с ускорением до 10 000 м/с²;
• температура окружающей среды от минус 60 градусов Цельсия до плюс 180 градусов Цельсия;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Применение

Розетка 2РТ20У3ЭШ7-А применяется в составе цилиндрических низкочастотных соединителей для коммутации кабельных линий радиоэлектронной и радиотехнической аппаратуры. Использование гайки для экранированного кабеля позволяет подключать экранированные кабели, что важно при необходимости снижения помех и защиты сигнальных цепей.

Угловой патрубок приборной части упрощает монтаж в аппаратуре с ограниченным пространством и позволяет направлять кабель под углом к плоскости установки. Изделие подходит как для внутренних, так и для наружных условий при обеспечении потребителем защиты от пыли и влаги.

Комплектация и особенности

Товар поставляется под названием 2РТ20У3ЭШ7-А и артикулом 4434, категория 2РТ20. Сведения о производителе, комплектации поставки, сертификатах и гарантии в предоставленных данных отсутствуют. Заполненные характеристики VirtueMart для данной позиции не указаны.
