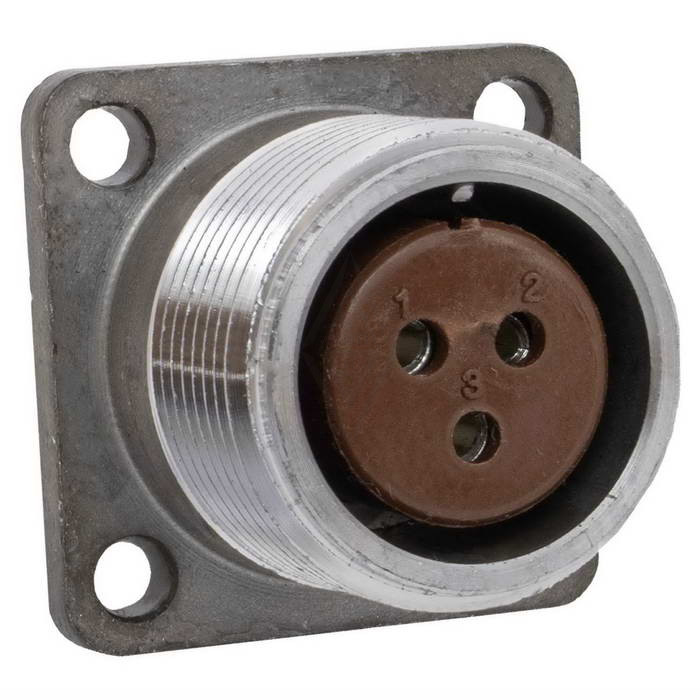

2РТ20У3ЭГ7-А — это цилиндрический разъём серии 2РТ (теплостойкий, нормальных габаритов) с условным размером корпуса 20, предназначенный для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения.

Основные характеристики

Разъём рассчитан на рабочее напряжение до 700 В постоянного тока и токовую нагрузку до 25 А на контакт диаметром 2,5 мм. Контакты имеют серебряное покрытие с сопротивлением не более 0,001 Ом, что обеспечивает надёжный контакт и низкие потери.

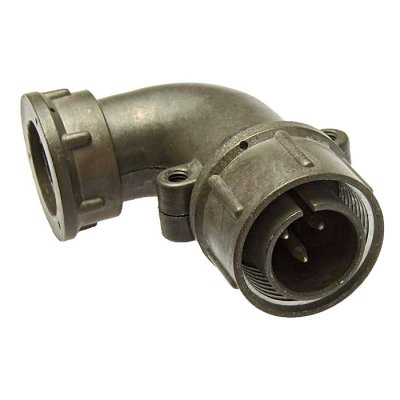

Материал изолятора обозначен индексом «А», а исполнение — кабельная розетка с угловым патрубком (У), для экранированного кабеля (Э), гнездом (Г) и комбинацией контактов №7.

Маркировка и конструкция

Полная расшифровка: 2РТ — тип, 20 — размер корпуса, У — угловой патрубок кабельной части, 3 — число контактов, Э — экранированный кабель, Г — розетка (гнездо), 7 — сочетание контактов, А — изолятор. Подходит для приборной или кабельной установки в аппаратуре с защитой от пыли и влаги.

Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10000 м/с² одиночные) и предназначен для климатического исполнения УХЛ (умеренный и холодный климат).​
