Назначение изделия

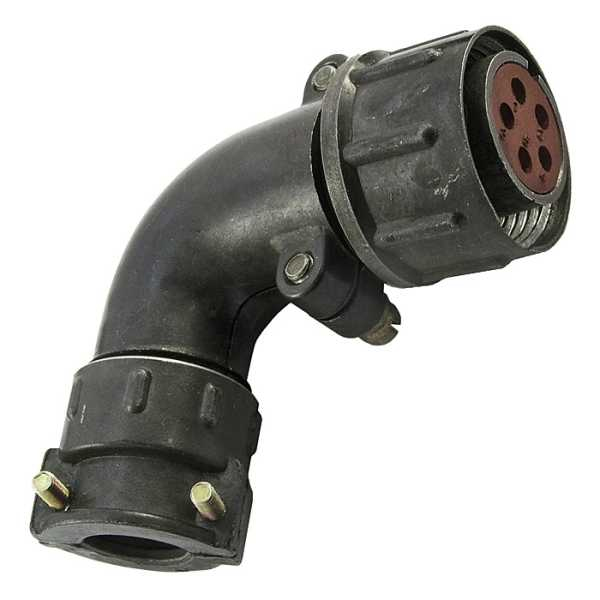

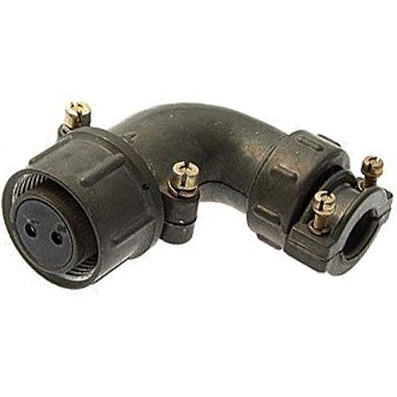

2РТ20У2НШ6-А представляет собой кабельную угловую розетку серии 2РТ20 — электрический соединитель с резьбовым соединением, предназначенный для коммутации электрических цепей. Изделие относится к категории соединителей, применяемых в наземной полевой аппаратуре, морской технике и горно-шахтном оборудовании.

Розетка используется как для внутренних, так и для наружных соединений при условии защиты от пыли и воды. Климатическое исполнение УХЛ позволяет эксплуатировать изделие в сложных условиях, характерных для указанных отраслей.

Подтверждённые технические характеристики

• Максимальное рабочее напряжение: 700 В постоянного тока.
• Рабочий ток: до 25 А.
• Диаметр контактов: 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений: 500.
• Минимальная наработка на отказ: 1000 часов.
• Приемка: «5».

Конструктивные особенности

Соединитель выполнен в угловом (ро­зеточном) исполнении и оснащён резьбовым соединением, обеспечивающим надёжную фиксацию ответной части. Контакты покрыты серебром и никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Изделие допускает различные типы монтажа, включая пайку. Приемка «5» подтверждает соответствие изделия установленным требованиям к качеству и надёжности.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Устойчивость к вибрациям с частотой до 5000 Гц.
• Устойчивость к механическим нагрузкам с ускорением до 350 метров на секунду в квадрате.

Указанные параметры делают розетку пригодной для применения в условиях повышенных требований к устойчивости и долговечности, включая полевую аппаратуру, морскую технику и горно-шахтное оборудование.

Применение

2РТ20У2НШ6-А применяется для подключения электрических цепей в составе наземной полевой и морской аппаратуры, а также в горно-шахтной технике. Розетка может использоваться как для внутренних, так и для наружных соединений при обеспечении защиты от пыли и воды.

Изделие подходит для монтажа пайкой и обеспечивает коммутацию цепей с рабочим напряжением до 700 В постоянного тока и током до 25 А. Благодаря резьбовому соединению и климатическому исполнению УХЛ соединитель сохраняет работоспособность в широком диапазоне температур и при значительных механических нагрузках.

Краткое резюме

2РТ20У2НШ6-А — кабельная угловая розетка серии 2РТ20 с приемкой «5», предназначенная для надёжного подключения электрических цепей в сложных условиях эксплуатации. Совокупность подтверждённых характеристик — рабочее напряжение до 700 В, ток до 25 А, диаметр контактов 2,5 мм, сопротивление изоляции не менее 5000 МОм, 500 сочленений и наработка на отказ не менее 1000 часов — определяет область её применения в полевой, морской и горно-шахтной аппаратуре.
