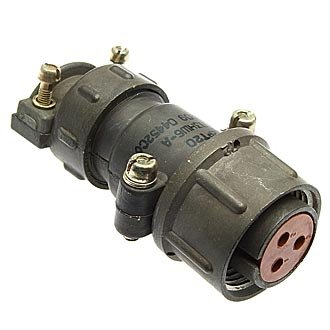

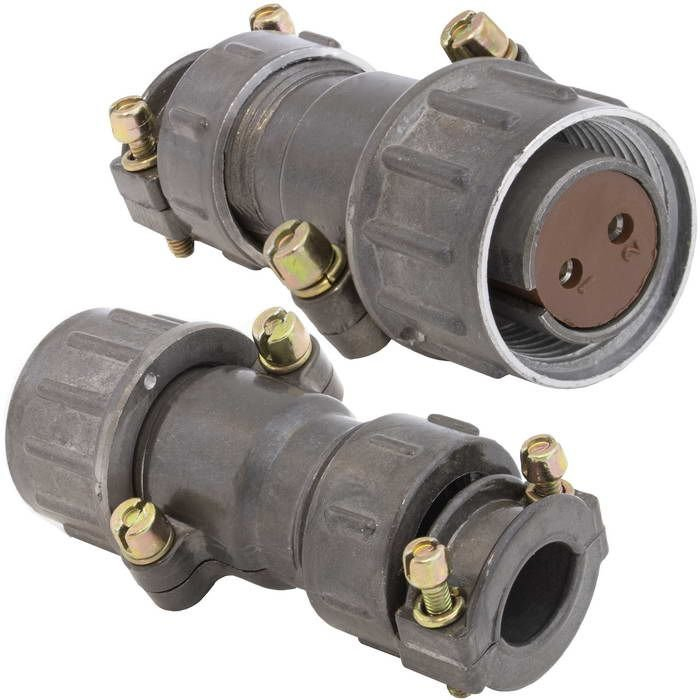

2РТ20У2НШ6-А: кабельная розетка для надежных соединений

2РТ20У2НШ6-А — цилиндрический электрический соединитель общего назначения, выполненный в виде кабельной розетки с угловым патрубком и гайкой для неэкранированного кабеля. Разъём предназначен для создания разъёмных соединений в цепях радиоэлектронной, промышленной и специальной аппаратуры, где особенно важны механическая прочность, устойчивость к внешним воздействиям и стабильные электрические параметры.

Конструкция и назначение

Соединитель относится к серии 2РТ и имеет резьбовое сочленение с ответной частью. Такое решение обеспечивает надёжную фиксацию в условиях вибраций, ударных нагрузок и периодического обслуживания оборудования.

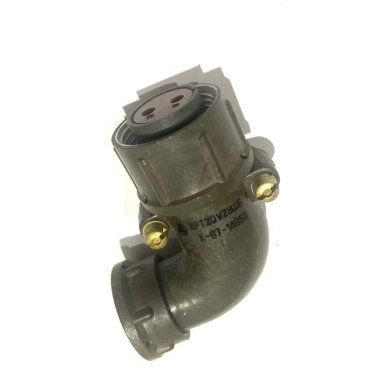

Исполнение У указывает на угловой патрубок кабельной части. Угловой вывод удобен при ограниченном пространстве внутри шкафов, приборных отсеков, корпусов машин и подвижных узлов: кабель можно направить вдоль поверхности оборудования, снизив радиус изгиба и механическую нагрузку на жилы.

Маркировка 2РТ20У2НШ6-А применяется для кабельной розетки с двумя контактами диаметром 2,5 мм. Контактная группа рассчитана на передачу силовых или управляющих цепей с заметной токовой нагрузкой.

Основные характеристики

Приведённые параметры характеризуют 2РТ20У2НШ6-А как решение для цепей, где требуется передача тока до 25 А через каждый из двух контактов при сохранении низкого переходного сопротивления. Серебряное покрытие контактных поверхностей способствует стабильности электрического контакта при многократных соединениях.

Применение разъёма

Кабельная розетка 2РТ20У2НШ6-А может использоваться в составе следующих систем:

• Промышленное электрооборудование и шкафы автоматики.

• Силовые и управляющие цепи станков, приводов и измерительных комплексов.

• Радиоэлектронная и радиотехническая аппаратура.

• Испытательные стенды и лабораторное оборудование.

• Электрооборудование транспортных, специальных и подвижных установок.

• Соединения между блоками аппаратуры, корпусами и кабельными жгутами.

Для наружного применения разъём требует дополнительной защиты от попадания пыли и влаги со стороны конструкции изделия или оборудования. Сам соединитель относится к негерметичному исполнению климатической категории УХЛ.

На что обратить внимание при подборе

При применении 2РТ20У2НШ6-А важно сверить не только основное обозначение, но и совместимость с ответной частью. Для корректной сборки необходимо учитывать:

• Тип ответного соединителя: вилка или розетка.

• Типоразмер корпуса 20.

• Сочетание контактов — в данной модификации используется два контакта.

• Исполнение кабельной части с угловым патрубком.

• Неэкранированное исполнение кабельного ввода.

• Способ монтажа жил пайкой.

• Требуемое направление вывода кабеля и доступное место для монтажа.

• Допустимые электрические и климатические нагрузки конкретного оборудования.

Резьбовая фиксация, двухконтактная схема и угловая кабельная часть делают 2РТ20У2НШ6-А практичным вариантом для надёжной коммутации силовых и функциональных цепей в компактной аппаратуре. При проектировании или ремонте оборудования рекомендуется проверять полную маркировку сопрягаемого соединителя, распайку контактов и условия эксплуатации всей кабельной сборки.
